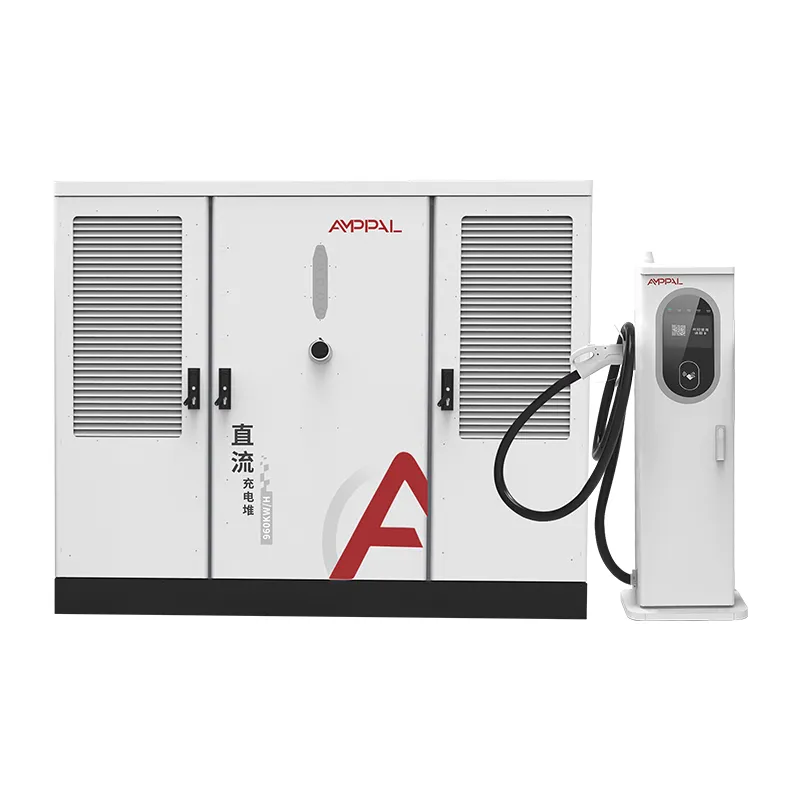

600кВ ултра-брзи ЕВ систем за пуњење течним хлађењем за флоте за тешке услове рада

Шта је АФ-ДЦ-600 и шта сигнализира

АФ-ДЦ-600 је 600кВ течно хлађени пуњач направљен да одговара куда индустрија иде, а не само камо је данас. Његови терминали хлађени текућином од 600А слиједе геометрију конектора коју је сам АМППАЛ предложио у априлу 2025. на Кантонском сајму, приједлог који је привукао пажњу стручњака Међународне електротехничке комисије (ИЕЦ).

Стандард је важнији код 600 кВ него код 60 кВ. Сваки произвођач може да направи велики енергетски модул; право питање је да ли ће утикач у руци возача данас и даље одговарати станици коју ваш наследник изгради 2030. АМППАЛ је одлучио да своју инжењерску тежину стави иза управо тог питања интерфејса.

Овај скуп је конкретан резултат: базен снаге 600 кВ, течни топови од 600 А, телеметрија ОЦПП 1.6/2.0 и интерфејс дизајниран да преживи деценију еволуције конектора.

Предлог покрива физички слој који већина продаваца прескаче: фитинге за расхладну течност и распоред контаката који одлучују да ли се пиштољ произвођача А спаја са станицом произвођача Б. Без тог слоја, свака примена 600А ризикује да постане острво које може да служи само његов бренд.

Зашто је стандардно вођена техника важна на 600 кВ

Трајност интерфејса: конектор са течним хлађењем прати предлог стандарда АМППАЛ, тако да сада купљени хардвер остаје компатибилан како стандард сазрева.

600А континуирани излаз са сваког терминала, са запечаћеном петљом расхладне течности која држи кабл и пиштољ испод 45°Ц.

Капацитет базена од 600 кВ служи четири сесије класе од 150 кВ или једно пуњење камиона пуном струјом; планер балансира оба.

94,5% вршне ефикасности и ИП54 заштита у истом ормарићу С2 класе као и модел од 480 кВ, што поједностављује резервне делове и обуку.

Потпуна покривеност протоколом на сваком терминалу — ЦЦС1, ЦЦС2, ГБ/Т, ЦХАдеМО, НАЦС — тако да један стек покрива мешовито тржиште.

ОЦПП 1.6/2.0 са даљинском дијагностиком, поједностављен јер је модел података већ интероперабилан.

Мањи ризик за накнадну уградњу: када се стандард финализује, станицама изграђеним у складу са предлогом потребно је ажурирање фирмвера, а не нове пушке или прерада плочица.

Техничке спецификације

Коме данас треба 600кВ (и ко је рано)

Станице у коридору за тешке услове где камиони и аутобуси од 800 В пристижу у непредвидивим интервалима.

Регионална чворишта која морају опслуживати четири аутомобила у просеку од 150кВ без додавања другог трансформатора.

Депои за електричне камионе на дуге релације који се наплаћују за 40-90 минута за ручак.

Лучка и логистичка дворишта стандардизирају 600А течне конекторе за своју флоту.

Пилоти националног коридора у земљама које усвајају интерфејс за течно хлађење усклађен са ИЕЦ.

Како стек и стандард раде заједно

АФ-ДЦ-600 има исту архитектуру као и остатак С2 породице: АЦ380В±15% улаз, 600кВ модул модула снаге на једној ДЦ магистрали и 600А течно хлађени терминали са запечаћеним петљама расхладне течности. Планер додељује сваком терминалу његову тражену струју до границе скупа.

Рад интерфејса је битан на конектору, где стандардни предлог дефинише распоред контаката, геометрију уградње расхладне течности и редослед руковања између пиштоља и возила. То је део који омогућава камиону из 2026. да се прикључи на станицу из 2031. и даље чисто преговара. Сваки терминал се испоручује са тренутном ревизијом руковања, а фирмвер пиштоља се ажурира преко ОЦПП-а као и остатак стека.

Телеметрија користи исти ОЦПП канал као и контрола напајања, тако да бацкенд види температуру расхладне течности, циклусе конектора и здравље модула по терминалу — податке које ИЕЦ радна група користи да прецизира стандард.

Мимо сертификата: Стандардни предлог АМППАЛ-а

АФ-ДЦ-600 се испоручује са комплетним сетом сертификата ЦЕ/ТУВ/ЦБ/ЦЦЦ/УЛ, а конектор за течност је посебно сертификован у оквиру предложеног интерфејса.

Сваки ормар пролази тест отпора изолације на 1000ВДЦ плус проверу континуитета уземљења.

Баланс модула у базену од 600 кВ је потврђен дводневним сагоревањем при пуном оптерећењу на фабричкој банци оптерећења.

Издржљивост оружја прати тест узорковања од 20.000 циклуса који је величине према прогнозама рада на коридору.

Заштита од уласка према ИП54 (ИЕЦ 60529) и отпорност на пренапоне (ИЕЦ 61000-4-5) су потврђени за сваку серију.

Извештаји о серијском тестирању се испоручују са јединицом, укључујући евиденцију конектора од прегоревања.

Осам корака иза АФ-ДЦ-600

Челични лим за кућиште С2 класе се сече на ТРУМПФ ласерима, а затим се формира ЦНЦ.

Ормар добија спољну завршну обраду прахом.

Упарени сетови модула долазе са наменске ДЦ линије за склапање.

Течни пиштољи 600А се склапају на чистој клупи, а расхладна течност је запечаћена на тој станици.

Сабирнице и свежња су контролисани обртним моментом; петља расхладне течности је тестирана под притиском.

ФАНУЦ роботи управљају постављањем модула.

Јединица је учитана са фирмвером, а ОЦПП профил је подешен за ваш бацкенд.

Тек након дводневног спаљивања и провере у 14 тачака, кабинет се ставља у сандук.

Рани усвојилац или брзи пратилац: ко сте ви?

Купите АФ-ДЦ-600 ако градите деценију: коридоре, флоте камиона или националну мрежу која ће стандардизовати 600А течне интерфејсе. Раном стандардном хардверу неће бити потребна реконструкција када се препорука ИЕЦ-а учврсти, а мреже коридора које се рано обавежу такође закључавају снабдевање конектора пре него што стигне главна потражња.

Прескочите то када су ваше сесије углавном класе 250А: базен од 600 кВ и топови од 600 А коштају више него што је потребно за посао, а систем од 240 кВ или 360 кВ зарађује исти приход. Прескочите и то када мрежна веза не може да издржи 600 кВ, јер би димњак био у стању мировања испод своје номиналне вредности.

Ако сте тип који брзо прати, чекање на финализоване ИЕЦ документе је одбрамбено — али АФ-ДЦ-600 већ испоручује геометрију коју је предложио АМППАЛ, тако да чекање углавном купује папир, а не промене хардвера.

Избор добављача са гласом у стандарду

АМППАЛ је представио приједлог сучеља са хлађењем текућином на Кантонском сајму у априлу 2025. године и кључни је допринос глобалном стандардном разговору о хлађењу текућином.

НЕОМ-ов пројекат зеленог водоника у Саудијској Арабији узео је 500 течно хлађених јединица са исте производне линије.

Залихе напуштају фабрику за 15-20 радних дана, а минимална поруџбина је једна гомила.

Више од 200 станица у АМППАЛ-овој мрежи даје инжењерском тиму теренске податке о истрошености конектора.

ЕКСВ, ФОБ Нингбо или ЦИФ цене са именованим инжењером који остаје до пуштања у рад.

Достава класе С2: сандуци, вијци и документи

Ормар АФ-ДЦ-600 димензија 1850 к 1850 к 1000 мм се испоручује у ојачаном сандуку од шперплоче, са сваким терминалом за течност од 600 А у кутији обложеној пеном, запечаћеној расхладном течношћу.

Један стог са два терминала терета по контејнеру од 40 стопа; сандук се причвршћује за подне шине и бруто тежина је 1400-1600 кг по сету.

Извозни пакет садржи комерцијалну фактуру, листу паковања, Б/Л, сертификат о пореклу и извештаје о испитивању по серији, под условима ЕКСВ, ФОБ Нингбо или ЦИФ; Поморски превоз од Нингбоа до Ротердама траје 32-38 дана, а ваздушни транспорт је опција за хитне појединачне јединице.

Двогодишњи поклопац изграђен око 600А опреме

Гаранција траје 2 године на кућиште, терминале, модуле и коло расхладне течности, уз укључену поновну валидацију геометрије интерфејса у складу са стандардом који се развија.

Комплети за допуну расхладне течности и резервни течни пиштољи се испоручују у року од 3-5 радних дана.

Кварталне даљинске провере прате трендове температуре расхладне течности и број циклуса конектора.

Шестомесечни инспекцијски лист — ниво расхладне течности, стеге, хабање пиштоља — испоручује се на пет језика.

Наменска ВхатсАпп линија вас повезује са инжењером за постпродају, са вашим серијским бројевима у евиденцији.

Радни високострујни стекови: погрешно против исправног

Погрешно: Под претпоставком да је било који конектор од 600А другог бренда повезан са пиштољем АФ-ДЦ-600. Десно: Користите одговарајући АМППАЛ конектор; руковање и уградња расхладне течности прате предложени стандард, а не власничку пречицу.

Погрешно: Покретање гомиле на пуних 600 кВ на мрежи од 400 А. Десно: Подесите ограничење улаза у ХМИ да одговара конекцији; планер то поштује.

Погрешно: третирати течни пиштољ као ваздушни пиштољ и чврсто га намотати. Десно: Окачите га на куку за док; чврсти намотаји савијају црево расхладне течности.

Погрешно: Прескакање евиденције циклуса конектора. Десно: Прегледајте број циклуса по терминалу квартално; предвиђа замену пиштоља са тачношћу од око 10%.

Погрешно: Ажурирање фирмвера без провере ОЦПП верзије на лицу места. Десно: Прво ускладите позадински профил; стек подржава 1.6 и 2.0 али се они мењају у конфигурацији.

Гласови из раних 600кВ распоређивања

Турски оператер аутопута инсталирао је један АФ-ДЦ-600 у септембру 2025. на пробном коридору. Њихов инжењерски менаџер је рекао да је конектор усклађен са ИЕЦ-ом био одлучујући фактор, јер је раније испитивање од 350 кВ користило власнички утикач који их је насукао. Жалба: пуштање у рад је трајало недељу дана дуже од 480кВ С2 јер је оператер мреже желео додатне студије заштите. Сада планирају другу јединицу за супротни правац.

Норвешки депо за пуњење електричних полуга користи слагач за пуњење три камиона током ручка. Баланс распореда са четири траке је функционисао како је прописано, а камиони су са 20% на 80% напуњености за око 40 минута сваки; менаџер локације је приметио да је за запечаћену петљу расхладне течности потребна једна провера нивоа у шест месеци, а не недељно допуњавање воде које су очекивали.

Пројектант казахстанског коридора купио је двије јединице одмах након састанка Кантонског сајма гдје је АМППАЛ представио приједлог. Њихов извршни директор је рекао да је куповина од сарадника за стандарде била сигурнија од куповине од следбеника, и да су наручили трећу јединицу пре него што је прва испоручена.

Честа питања о стандардима: Осам правих одговора

П: Шта је тачно АМППАЛ предложио на Кантоналном сајму?

О: Стандард интерфејса за пуњење са хлађењем течношћу који покрива геометрију конектора, спојеве расхладне течности и протокол руковања; Стручњаци ИЕЦ-а су показали интересовање за предлог.

П: Да ли АФ-ДЦ-600 ради са данашњим аутомобилима?

О: Да, сваки терминал подржава ЦЦС1, ЦЦС2, ГБ/Т, ЦХАдеМО и НАЦС, тако да се данашња флота наплаћује нормално.

П: Шта се мења када се ИЕЦ стандард финализује?

О: Вероватно ажурирања фирмвера и тестирања; хардверска геометрија коју је предложио АМППАЛ је већ у производу, тако да се физички конектор не мења.

П: Може ли један сноп опслуживати четири аутомобила одједном?

О: Да, базен од 600 кВ се дели на до 8 терминала, са приоритетним тракама за течност од 600 А.

П: Шта је потребно за инсталацију из мреже?

А: АЦ380В±15% трофазни; пуни излаз повлачи око 910А по фази, тако да већина локација планира трансформатор.

П: Да ли је расхладна течност безбедна у случају судара?

О: Течност је диелектрична и нетоксична у коришћеним запреминама, а петља је запечаћена и тестирана на притисак.

П: Колико брзо можемо преузети испоруку?

О: Отприлике три до четири недеље (15-20 радних дана) након што депозит слети за изградњу залиха.

П: Да ли гаранција покрива будућа ажурирања стандарда?

О: Ажурирања фирмвера су бесплатна 2 године, а геометрија хардвера већ одговара предложеном стандарду.
