Фабрички интегрисано складиште за пројекте великих размера: разумевање система за складиштење енергије у контејнерима у контејнерима

1. Шта стиже у камион за пројекте складиштења заснованог на контејнерима

Конвенционални пројекти складиштења мегават-часова обављају већину монтажних активности на лицу места. Батеријски пакети се испоручују на палетама, структуре регала се постављају локално, велике количине теренских каблова се усмеравају и повезују, а већи део распореда пуштања у рад се троши решавајући грешке у ожичењу које се појављују током инсталације на терену.Систем за складиштење енергије у контејнерима за помоћне батеријепреокреће ову типичну секвенцу пројекта.

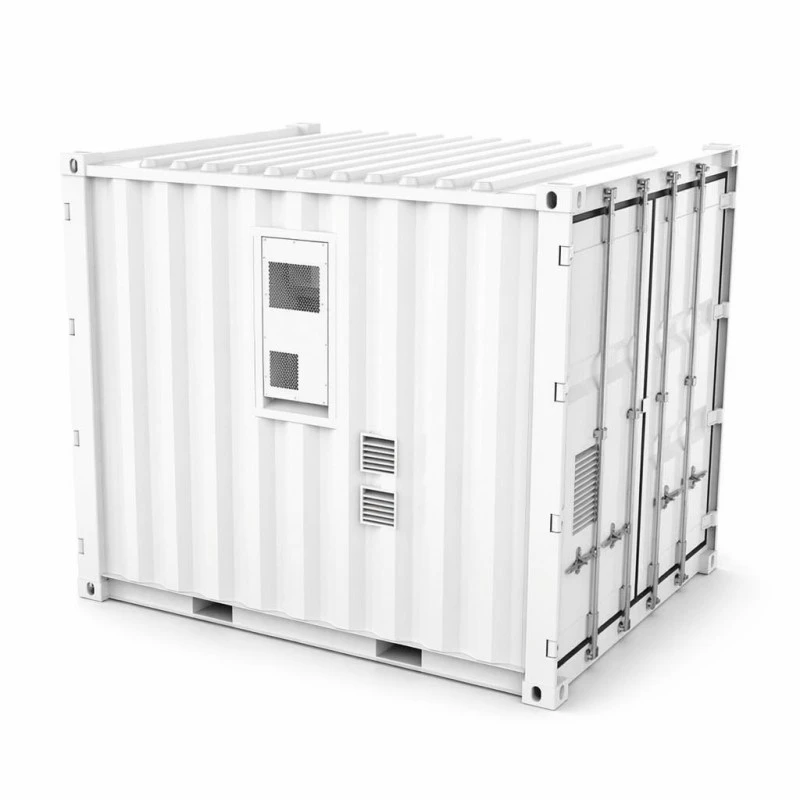

Комплетан сет батерија, ваздушно хлађен хардвер за термичку циркулацију, двоструки склопови за гашење пожара и комплетни каблови за надзор су у потпуности интегрисани у фабричке објекте који се налазе у Иуекингу. Сваки подсистем се подвргава комбинованом тестирању на нивоу система пре испоруке унутар кућишта од 3048*2438*2591‑милиметара. Када се испоруче у пројектне просторије, екипе на градилишту постављају контејнер на припремљене бетонске подлоге, покрећу ДЦ каблове за доњи улаз према ПЦС и ЕМС хардверу на локацији, а затим настављају са активностима пуштања у рад. Пребацивањем монтаже и валидације система у фабричке радне токове, ови критични задаци више не заузимају временску линију критичне путање пројекта, што представља основну понуду вредности за избор решења у стилу контејнера у односу на дискретне системе за складиштење засноване на регалу.

2. Преглед две варијанте капацитета и основни технички параметри

Исти физички отисак контејнера подржава две различите конфигурације енергетског капацитета, 1060кВх и 1215кВх. Грађевинско инжењерство пројекта, спецификације бетонске подлоге и планови подизања дизалица остају непромењени без обзира на то која варијанта буде изабрана, поједностављујући припремне радове пре изградње. Стринг архитектура се разликује за сваку конфигурацију: 48 батерија имплементира 4П264С топологију за 1060кВх (номинално 844,8ВДЦ), а 55 пакета имплементира 5П242С топологију испоручујући 1215кВх (номинално 774,4ВДЦ). Обе варијанте одржавају излаз унутар широко прихваћеног радног прозора од 680–950 ВДЦ компатибилног са већином масовних ПЦС хардверских платформи.

Стандардна струја пуњења и пражњења је 200А за обе верзије које раде на стопи од 0,5Ц, усклађујући излаз на страни једносмерне струје са типичним захтевима архитектуре сабирнице пројекта. Максимална ефикасност на нивоу система достиже 88 процената мерено током једног циклуса пуног пуњења и пражњења, укључујући потрошњу помоћне енергије, а не само метрику батерије. Перформансе животног века премашују 8000 циклуса под амбијенталним условима од 0,5Ц и 25‑Ц, уз задржавање минималног енергетског капацитета од 80 процената, а опсег радне температуре околине је између 0°Ц и +50°Ц, што одговара унутрашњем управљању топлотом климатизације у контејнеру.

3. Циљане локације за примену за складиштење у контејнерима

Вишеструки сценарији апликација у стварном свету имају користи од унапред интегрисаног складиштења батерија мегавата. Индустријски паркови који доживљавају вечерње врхове оптерећења од два до четири сата могу искористити средства за складиштење како би променили обрасце потрошње као одговор на тарифне оквире за време коришћења. За локације које зависе од дизел генератора, варијанта од 1060 кВх може да издржи умерена индустријска оптерећења током типичних периода застоја без сложене логистике за снабдевање горивом.

Локације за обновљиву енергију, укључујући соларне фарме и ветроелектране, постављају ове контејнере да стабилизују производњу и захвате производњу која би иначе била смањена. Оператери дистрибутивних мрежа могу да одложе скупу надоградњу хардвера подстаница применом уклањања пикова напојних јединица за ограничене оперативне периоде. Удаљене рударске локације и пројекти на острвима представљају још једно кључно уклапање; наменски изграђене батеријске просторије на лицу места често се покажу непрактичним, чинећи фабрички потврђену испоруку контејнера најпоузданијим путем. Приликом процене хардвера за складиштење за ове велике случајеве употребе,Систем за складиштење енергије у контејнерима за помоћне батеријепружа опцију спремну за примену избегавајући опсежну монтажу система на лицу места.

4. Ток рада за довођење пројекта монтажног складишта на мрежу

Извођење пројекта почиње припремом грађевинских радова. Извођачи конструишу равне бетонске јастучиће пројектоване да издрже оптерећење од 9500-10500 килограма, постављају канале за каблове који воде ка локацији контејнера и одржавају довољно слободног простора за функције одбијања топлоте клима уређаја.

Операције дизања се ослањају на стандардни хардвер контејнера, укључујући углове. Пројектни тимови изнајмљују стандардни хардвер за постављање шипки за расипање, уклањајући захтев за опрему за дизање по мери. Операција постављања једне дизалице поставља комплетну јединицу на припремљену основу.

Пуштање у рад се одвија у три различите фазе након постављања. Техничари довршавају ожичење на страни једносмерне струје кроз уводнице каблова са доње стране које се повезују са ПЦС хардвером који се налази на локацији. Следећи корак успоставља комуникацију између хардвера за унутрашње праћење контејнера и ЕМС платформе на нивоу пројекта, са доступним ЦАН, Етхернет и РС485, уз опциону 4Г функционалност даљинског приступа. Коначне активности прихватања укључују функционално тестирање релеја заштите, валидацију циклуса пуњења и пражњења 0,5ЦП и верификацију тачности извештавања СОЦ. Са правилно завршеном грађевинском припремом, активности пуштања у рад на локацији углавном трају два до три радна дана након постављања контејнера.

5. Уграђена безбедносна архитектура и документација за сертификацију

Двострука независна средства за гашење пожара чине централни елемент сигурносног дизајна. Аеросолни системи делују унутар појединачних кућишта паковања, а агенс перфлуорохексанона преплављује целу унутрашњост контејнера. Ова стратегија двоструког агента се бави термичким догађајима који се дешавају на различитим физичким скалама, што је конфигурација која се све више захтева у оквиру спецификација осигурања за велике инсталације за складиштење батерија.

Кућиште контејнера са ознаком ИП54 са ДЦ кабловима са доњим улазом отпорно је на излагање киши и прашини на лицу места, одржавајући тачке електричног продора нископрофилне и добро заштићене. Појединачни пакети батерија носе ЦЕ и РоХС документацију о усклађености. Пошиљке комплетног система укључују документацију УН38.3 и МСДС која је неопходна за међународни транспорт, царињење и захтеве за осигурање пројекта.

Интелигентни модулисани хардвер за климатизацију са ваздушним хлађењем одржава склопове батерија унутар уских температурних радних опсега, уместо да користи једноставну контролу циклуса укључивања и искључивања. Оперативне спецификације дефинишу услове околине од 0°Ц до +50°Ц, влажност 0‑95% релативне влажности без кондензације, плус максимална висина од 2000‑м са обавезним смањењем перформанси изнад овог прага надморске висине. Сваки завршени контејнер пролази кроз циклус пуњења и пражњења пуне скале од 0,5ЦП са подацима евидентирања на нивоу паковања који се прикупљају у фабрици, пре него што се врата контејнера запечате за отпрему напоље.

6. Осмостепени производни ток унутар производног погона Иуекинг

7. Провера реалности критичне величине за складиштење величине контејнера

Пројектни тимови треба да изаберу варијанту конфигурације у складу са стварним захтевима за отпрему уместо да аутоматски бирају опцију већег енергетског капацитета. Док 1060кВх и 1215кВх деле физичке димензије контејнера, номинални напони магистрале се значајно разликују. Инжењерски тимови морају да провере да ли циљни ПЦС хардвер у потпуности подржава радни период напона изабране јединице пре финализације налога за куповину.

Термални системи са ваздушним хлађењем носе одређене границе животне средине. Локације које имају редовне температуре околине које прелазе +50°Ц, или тропске локације где хардвер за климатизацију непрекидно ради под максималним оптерећењем, могу постићи супериорну стабилност температуре ћелије коришћењем алтернатива за складиштење са хлађењем течношћу. Понуде пројекта укључују искрене смернице у вези са прилагодбом околини, а не само да се настави са испоруком хардвера након имплементације.

Хардвер у формату контејнера представља лошу економичност за укупне потребе складиштења испод приближно 500 кВх. Производи за складиштење у орманима обезбеђују ниже трошкове за транспорт, рад дизалица и активности инсталације на локацији за потребе мањег капацитета, а постоје и алтернативне линије производа за решавање ових обима пројекта.

8. Разматрања о подизању, отпреми и царини

Тежина јединице је 9500 кг (1060 кВх) и 10500 кг (1215 кВх). У транспорту се користе камиони с равним платформама упарени са опремом за кран на оба краја транспортног путовања. Хардверу виљушкара недостаје довољна носивост за ове масе; треба дефинисати планове монтирања и приступ дизалицом на лицу места пре доласка камиона у одредишне просторије.

Пошто су склопови батерија претходно напуњени, ови контејнери се отпремају као опасна роба УН3480. Производни тимови достављају комплетне извештаје о тестирању УН38.3, МСДС документацију и декларације о паковању опасне робе. Планери пројекта би требало да планирају отприлике једну додатну седмицу времена за резервацију у почетној луци у поређењу са стандардним пошиљкама генералног терета.

Доступни комерцијални услови укључују ФОБ Нингбо или Шангај са ЦИФ опцијама на захтев. Сваки контејнер заузима простор који се може упоредити са једним утором за контејнере високе коцке од 40 стопа. За копнени транспорт у земљи потребно је пропуштање руте за јединицу ширине приближно 3 метра и тежине више од 10 тона.

9. Гаранција, одржавање капацитета и подршка на терену

Свеобухватна петогодишња гаранција важи за пакете, склопове клима уређаја, хардвер за гашење пожара и системе за надзор као један комплетан систем. Перформансе капацитета добијају гаранцију за минимално задржавање номиналне енергије од 80 процената која ради под документованим циклусним профилима од 0,5 Ц, са праћењем деградације који се позива на евиденцију основног тестирања фабричког прихватања.

Батеријски пакети подржавају радне токове одржавања замене на терену. Појединачна деградирана паковања могу да се замене у року од неколико радних сати без потребе за потпуно растављањем контејнера или стављањем остатка низа батерије ван мреже. Приступ даљинском надзору преко ЦАН / Етхернет / РС485 плус опционо 4Г повезивање омогућава сервисним тимовима да преузму оперативне скупове података на нивоу пакета, омогућавајући рану идентификацију одступања капацитета пре него што оператери уоче утицаје на перформансе.

Препоручене годишње сервисне активности укључују чишћење филтера за ваздух, валидацију притиска ватрогасног средства, поновну верификацију обртног момента терминала и тестове перформанси капацитета. Резервни хардвер се испоручује у року од пет до седам радних дана по захтеву.

10. Уобичајене грешке у припреми локације које одлажу рокове пројекта

11. Белешке на терену из стварног света из глобалних мегават-часова распоређивања

Предузеће за развој некретнина које послује у Ташкенту у Узбекистану поставило је јединицу од 1060 кВх крајем 2024. године као подршку комерцијалном комплексу који користи разлике у тарифама дан-ноћ. Инжењери пројекта су известили да су операције које генеришу приход почеле само девет дана након што је кран подигао контејнерску јединицу из транспорта равним платформама. Радови на физичкој инсталацији су се одвијали брзо; већина улагања времена отишла је на рад на конфигурацији мапирања параметара заснованог на РС485 ЕМС-у.

Програмер соларног пројекта у Антананариву, Мадагаскар, упарио је варијанту контејнера од 1215 кВх заједно са постојећим ПВ фармама. Повратне информације са сајта су истакле повећано радно оптерећење система за хлађење у условима рада на локалном острву и клими са високим температурама. Пројектни тим је затражио званичну документацију о смањењу температуре при високим температурама пре него што је издао накнадне наруџбине јединице.

Особље рударских извођача са седиштем у Алматију у Казахстану поставило је јединицу за складиштење контејнера која обезбеђује резервно напајање за инфраструктуру постројења за прераду. Надзорници за електричну енергију на градилишту су похвалили радни ток постављања контејнера са једним подизањем, али су приметили да је фабрички уграђена дужина репа комуникационих каблова захтевала прилагођавање, јер се принудне руте каблова за ровове позиционира на доњем улазу, које се протежу четири метра даље него што је првобитно предвиђено.

За ове и друге велике примене складиштења енергије,АМППАЛснабдева фабрички направљен хардвер за складиштење контејнерског формата који опслужује више међународних тржишта.

12. Често постављана питања
