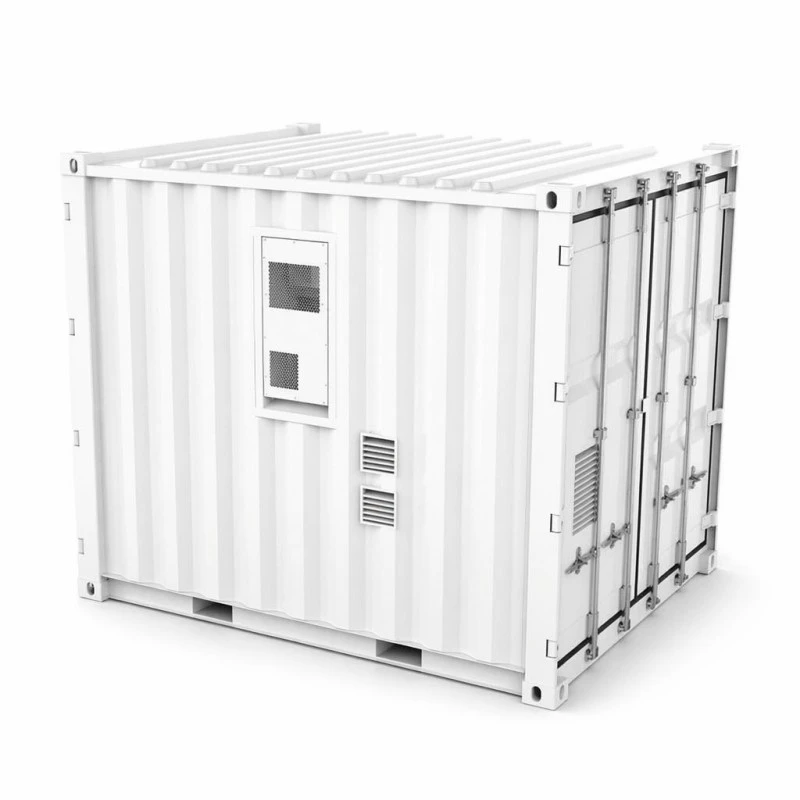

Систем за складиштење енергије у контејнерима за помоћне батерије

Систем за складиштење енергије у контејнерима за помоћне батерије интегрише фабрички састављене контејнере од 3048 мм са опцијама капацитета 1060кВх и 1215кВх. Направљен са ЛФП 3.2В/314Ах ћелијама, има интелигентно управљање температуром са ваздушним хлађењем, заштиту од пожара са двоструким агенсом и кућиште са ознаком ИП54. Свака префабрикована јединица се испоручује спремна за ДЦ ожичење и пуштање у рад на лицу места.

Пошаљи упит

Опис производа

Шта стиже на камион

Конвенционални мегават-сати пројекти се склапају на лицу места: пакети стижу на палете, регали се подижу, каблови се вуку, а половина времена пуштања у рад се троши на тражење грешака у ожичењу које су направљене током недеље инсталације. Контејнерски систем за складиштење енергије употребних размера инвертује тај низ. Пакети батерија од 48 или 55, петља за климатизацију, противпожарни системи са аеросолом и перфлуорохексаноном и ожичење за надзор су интегрисани у нашој фабрици у Иуекингу, тестирани као један систем и испоручени као једна јединица 3048*2438*2591 мм. По доласку, екипа градилишта га поставља на припремљену подлогу, провлачи ДЦ доњи улазни кабл до ПЦС/ЕМС пројекта и предаје га пуштању у рад. Време фабричке монтаже је померено са вашег критичног пута, што је обично цела поента куповине контејнера, а не система регала.

Пет бројева који дефинишу две варијанте

Називни капацитет од 1060кВх и 1215кВх из истог кућишта: 48 пакета наспрам 55 пакета ЛФП 3,2В/314Ах ћелија, тако да се тлоцрт, подлога и план дизалице не мењају између варијанти.

Стринг архитектура се разликује по дизајну — 4П264С за јединицу од 1060кВх на 844,8ВДЦ номинално, 5П242С за јединицу од 1215кВх на 774,4ВДЦ — док оба остају унутар прозора од 680~950ВДЦ које прихвата већина великих ПЦС платформи.

Стандардна струја пуњења и пражњења је 200А на оба, при брзини од 0,5ЦП, што одржава ДЦ излаз контејнера компатибилним са типичним дизајном пројектне магистрале.

Ефикасност система је наведена на максималних 88% на 0,5Ц, мерено током једног пуњења и једног пражњења — број укључује помоћне елементе, а не само низ батерија.

Животни век се наводи као више од 8000 циклуса на 0,5Ц и 25°Ц са најмање 80% задржавања енергије, а радни опсег од 0°Ц до +50°Ц одговара климатизованој унутрашњости.

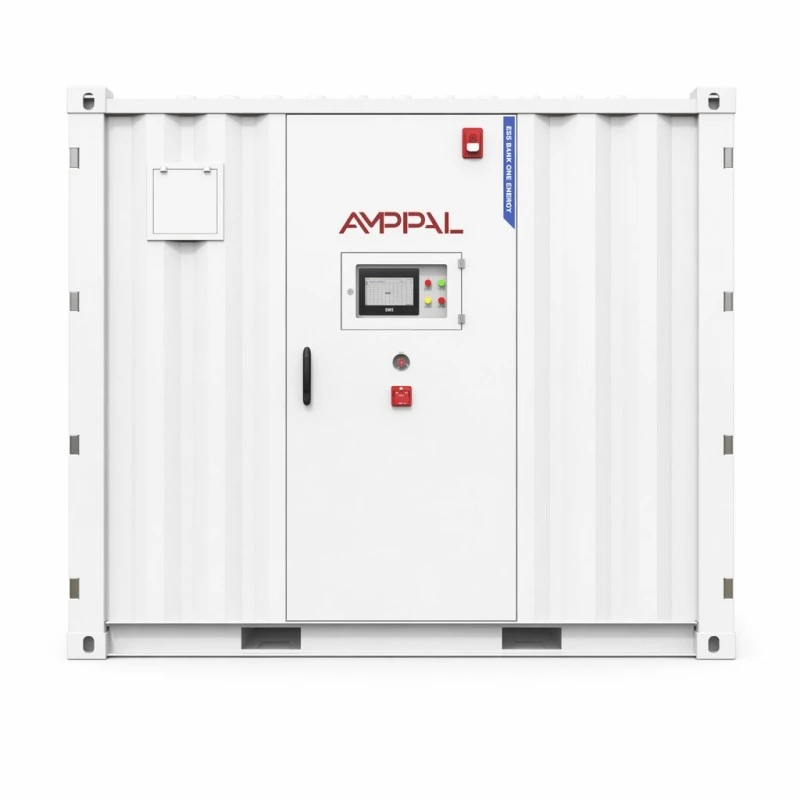

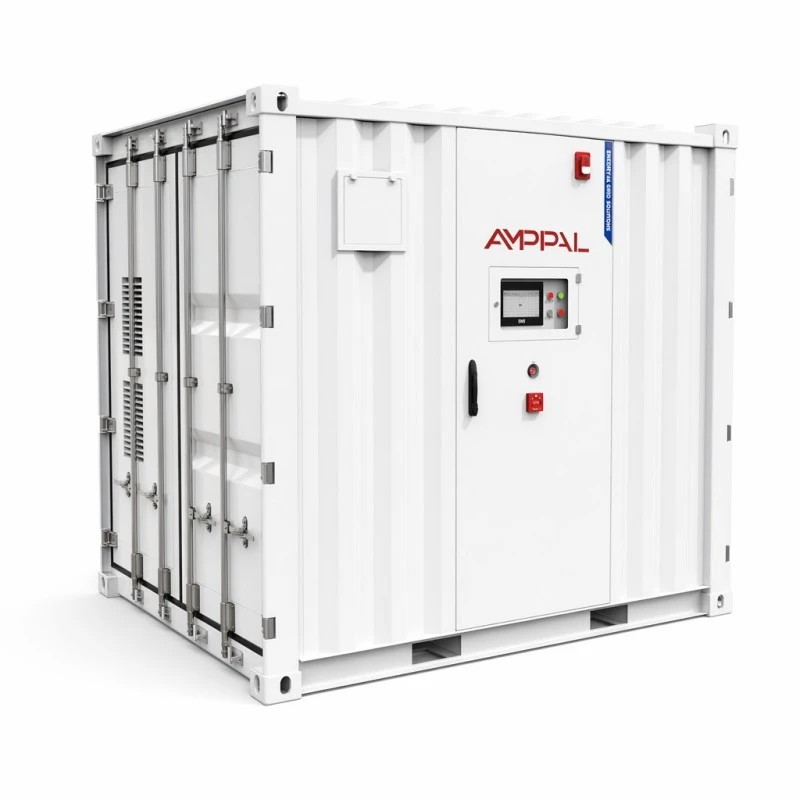

1.06–1.215MWh Containerized Battery Energy Storage System for Utility-Scale Energy Storage

Техничке спецификације

Категорија	Параметар	Модел од 1060 кВх	Модел од 1215 кВх
ДЦ Сиде	Називни капацитет	1060кВх	1215кВх
	Тип ћелије	ЛФП 3.2В/314Ах	ЛФП 3.2В/314Ах
	Низ система батерија	4П264С	5П242С
	ПАЦК спецификација	70.4В314Ах	70.4В314Ах
	НО. оф ПАЦКс	48 ПЦС	55 ПЦС
	Називни напон	844.8ВДЦ	774.4ВДЦ
	Опсег напона	680~950ВДЦ	680~950ВДЦ
	Стандардна струја пуњења/пражњења	200А	200А
Системски параметри	Ефикасност система	МАКС.ефикасност 88% @0,5Ц / 1 пуњење 1 пражњење	МАКС.ефикасност 88% @0,5Ц / 1 пуњење 1 пражњење
	Животни век система	>8000 пута (0,5Ц @ 25°Ц) Стопа задржавања енергије ≥ 80%	>8000 пута (0,5Ц @ 25°Ц) Стопа задржавања енергије ≥ 80%
	Метода ожичења	ДЦ доњи улаз	ДЦ доњи улаз
	Стопа пуњења и пражњења	0.5ЦП	0.5ЦП
	Метода термичког управљања	Интелигентни клима уређај са ваздушним хлађењем	Интелигентни клима уређај са ваздушним хлађењем
	Комуникациони протокол	ЦАН/Етх/РС485 (4Г опционо)	ЦАН/Етх/РС485 (4Г опционо)
	Систем заштите од пожара	Аеросол и перфлуорохексанон	Аеросол и перфлуорохексанон
	ИП рејтинг	ИП54	ИП54
	Величина производа	304824382591мм	304824382591мм
	Тежина производа	9500кг	10500кг
Енвиронментал Рекуирементс	Опсег радне температуре	0°Ц~+50°Ц	0°Ц~+50°Ц
	Радни опсег влажности	0~95% РХ (без кондензације)	0~95% РХ (без кондензације)
	Радна висина	2000м (>2000м Смањење капацитета)	2000м (>2000м Смањење капацитета)
	Цертифицатион	ПАКОВАЊЕ: ЦЕ РОХС УН38.3 МСДС	ПАКОВАЊЕ: ЦЕ РОХС УН38.3 МСДС
	Гаранција	5 година	5 година

Сајтови који наплаћују мегават-сат

Индустријски паркови са вечерњим шпицама од 2-4 сата и тарифном структуром која награђује померање тог прозора.

Замена дизел генератора: 1060кВх при 200А пражњењу покрива скромно индустријско оптерећење кроз типичан период застоја без логистике горива.

Соларне или ветроелектране треба да повећају производњу и захвате производњу која би иначе била смањена.

Компаније за дистрибуцију одлажу надоградњу трафостанице бријањем напојног врха на сезону или две.

Удаљена рударска и острвска места где су батерије изграђене на локацији непрактичне, а фабрички тестирана испорука је једина поуздана опција.

Како монтажни пројекат постаје онлајн

Секвенца пројекта почиње са цивилним пакетом: равна бетонска подлога предвиђена за тачкасто оптерећење од 9500-10500 кг, канал за каблове до положаја контејнера и простор за одбијање топлоте клима уређаја.

Подизање је операција са једним краном. Коверте и углови јединице 3048*2438*2591 мм су стандардни хардвер за контејнере, тако да се шипка за ширење и опрема изнајмљују уместо да се праве по мери.

Пуштање у рад се затим одвија у три корака: ДЦ ожичење преко доње улазне уводнице до ПЦС-а на локацији, руковање ЦАН/Етх/РС485 са пројектним ЕМС-ом (4Г даљински приступ опционо), и секвенца прихватања у којој локалне власти или оператер мреже присуствују тестовима релеја заштите, пуњење/пражњење на 0,5ЦП и провера тачности СОЦ извештаја. Дозволите два до три дана рада на градилишту након постављања контејнера.

Унутар датотеке о безбедности и сертификацији

Два независна ватрогасна агенса: аеросол делује унутар запремине паковања док перфлуорохексанон преплављује простор контејнера — пар покрива термичке догађаје на обе скале.

ИП54 кућиште са ДЦ улазом на дну, тако да контејнер толерише кишу и прашину на лицу места, док електрична пенетрација остаје ниска и заштићена.

Пакети носе ЦЕ и РоХС; комплетна опрема се испоручује са УН38.3 и МСДС документацијом потребном за транспорт, царину и осигурање локације.

Интелигентна клима хлађена ваздухом држи низ од 48-55 комада у уском температурном опсегу; контролер модулира радије него да се снажно окреће.

Радни оквир је од 0°Ц до +50°Ц амбијента са 0-95% релативне влажности без кондензације и 2000м надморске висине са горе наведеним смањењем вредности — бројеви које вреди проверити у односу на локацију пројекта.

Сваки контејнер довршава пуну 0,5ЦП пуњење и пражњење са евидентирањем на нивоу паковања у фабрици пре него што се врата запечате за отпрему.

Осам корака унутар фабрике Иуекинг

1. Унос ћелија — ЛФП ћелије од 314 Ах су узорковане у серији за капацитет и унутрашњи отпор по доласку.

2. Израда пакета — 70,4В/314Ах пакети су заварени, ожичени, опремљени са БМС пакетом и тестирани на изолацију.

3. Израда контејнера — кућиште је исечено, заварено и премазано заштитом од корозије на истом поду као и други енергетски производи компаније.

4. Инсталација сталка — пакети се монтирају у 4П264С или 5П242С распоред низа са ДЦ бусом.

5. Термичка и противпожарна опрема — клима јединице, канали, генератори аеросола и перфлуорохексанонски цилиндри су инсталирани и функционално испитани.

6. Ожичење и контрола — надзор, комуникациони гејтвеји и доња улазна уводница једносмерне струје завршавају се на интерфејсу пројекта.

7. Фабрички тест прихватања — пун циклус од 0,5ЦП са напоном на нивоу паковања и температуром евидентираним у односу на серијски број.

8. Заптивање и паковање — врата запечаћена, уграђени индикатори удара, јединица припремљена за контејнерско двориште.

Провера стварности величине у скали контејнера

Купите варијанту која одговара вашем року за отпрему, а не већи број. Јединица од 1060кВх испоручује стандард од 200А на магистрали од 844,8ВДЦ; јединица од 1215 кВх нуди више енергије на нижој номиналној 774,4 ВДЦ. Проверите који напон се налази унутар вашег ПЦС радног опсега пре него што се прекине ПО.

Ваздушно хлађење има стварне границе. Ако ваша локација редовно прелази +50°Ц или се налази у влажној тропској клими где клима уређај ради непрекидно при пуном оптерећењу, производ хлађен течношћу ће одржавати температуру ћелије равномерније и можда ће боље одговарати. То кажемо у цитату, а не након испоруке.

Испод око 500 кВх потребе за складиштењем, овај контејнер је погрешног облика. Производ величине ормарића кошта мање за транспорт, дизалицу и градилиште, а ми вам можемо указати на један из истог асортимана.

Питања за ЕПЦ цитате

Питајте да ли је цифра ефикасности на нивоу система током једног циклуса пуњења-пражњења — наш је максимум од 88% на 0,5Ц, укључујући помоћне уређаје.

Питајте да ли тврдња о животном циклусу наводи брзину, температуру и праг задржавања — „8000 циклуса“ без услова је маркетиншка реченица, а не спецификација.

Питајте колико је ватрогасних средстава унутра. Аеросол плус перфлуорохексанон је конфигурација коју осигуравачи све више уписују у своје захтеве.

Питајте шта се дешава са временом пуштања у рад ако ПЦС локације користи другачији комуникациони протокол — ЦАН, Етхернет и РС485 су овде стандардни, 4Г даљински је опционо.

Комерцијални услови: производња траје 30-40 радних дана за стандардни контејнер, петогодишња гаранција, а батерије се могу заменити на терену без вађења контејнера.

Дизање, отпрема и царина

На 3048*2438*2591мм и 9500кг (1060кВх) или 10500кг (1215кВх), јединица се креће на равној платформи са краном на оба краја. Виљушкари нису оцењени за ову тежину; планирајте монтирање и дизалицу пре него што камион стигне.

Пошто је батерија инсталирана и напуњена, контејнер се шаље као опасна роба УН3480. Припремамо извештај УН38.3, МСДС и ДГ декларацију о паковању; требало би да издвојите отприлике једну додатну недељу времена за резервацију у тренутку испоруке у односу на генерални терет.

Стандардни услови су ФОБ Нингбо или Шангај са ЦИФ доступним; јединица путује као један терет еквивалентан високој коцки од 40 стопа, а за копнену испоруку у вашој земљи потребно је пропуштање руте за терет ширине 3 метра и 10,5 тона.

Гаранција и сервис капацитета

Петогодишња гаранција на пакете, климатизацију, противпожарне системе и надзор као један испоручени систем.

Капацитет је гарантован да задржи најмање 80% номиналне енергије под наведеним циклусом од 0,5Ц; праћење деградације користи фабрички дневник прихватања као основну линију.

Пакети су модули који се могу заменити на терену — слаб пакет се замењује за неколико сати без уклањања контејнера или прекидања остатка низа.

Даљинско надгледање преко ЦАН/Етх/РС485 са опционим 4Г омогућава нашем сервисном тиму да чита податке на нивоу пакета и закаже посету пре него што оператер постане видљив промену капацитета.

Годишњи сервис: чишћење ваздушног филтера, провера притиска ватрогасног средства, верификација обртног момента терминала и рад капацитета; резервни пакети се испоручују у року од 5-7 радних дана.

Грешке у припреми сајта које коштају недеље

Погрешно: сипање подлоге пре провере закретања врата контејнера и зазора клима уређаја. Десно: означите отисак 3048*2438мм плус 1м сервисни коридор пре него што се наручи бетон.

Погрешно: под претпоставком да се јединица од 9500 кг може повући виљушкаром. Десно: кран са угаоних одливака са посипачем — план монтирања треба да постоји пре него што камион исплови из луке.

Погрешно: остављајући доњу улазну уводницу једносмерне струје закопану испод испуне канала за каблове. Десно: завршити и запечатити жлезду током недеље постављања, пре него што се ров затрпа.

Погрешно: прескакање провере влажности јер „има ИП54“. Десно: радни опсег је 0-95% РХ без кондензације; одвлаживач ваздуха је јефтино осигурање у монсунским регионима.

Погрешно: повезивање сабирнице батерије на ПЦС изван прозора 680~950ВДЦ. Десно: проверите да ли ПЦС пројекта прихвата номинални напон варијанте (844,8В или 774,4В) пре укључивања.

Теренске белешке из пројеката мегават-часова

Инвеститор у Ташкенту, у Узбекистану, наручио је јединицу од 1060 кВх крајем 2024. за комерцијални комплекс са распоном тарифа ноћ/дан. Њихов пројектни инжењер је известио да је контејнер генерисао приход у року од девет дана након што га је кран подигао са платформе, и приметио је да је руковање ЕМС-ом преко РС485 трајало једно поподне мапирања параметара - дуже од физичке инсталације.

Соларни произвођач у Антананариву, Мадагаскар, упарио је варијанту од 1215 кВх са постојећом ПВ фармом. Њихове повратне информације биле су фокусиране на клима-уређај: на острвској врућини оптерећење хлађења је било веће него што је предложено у техничком листу, и тражили су од нас табелу смањења снаге на +45°Ц пре него што су наручили другу јединицу.

Извођач рударских радова у Алматију, у Казахстану, користио је контејнер као резерву за фабрику за прераду. Њихов супервизор за електричну енергију похвалио је инсталацију са једним подизањем, али се пожалио да су комуникациони каблови потребни дужи фабрички репови - доња улазна позиција једносмерне струје значила је да је њихов ров био 4 м даље од планираног.
