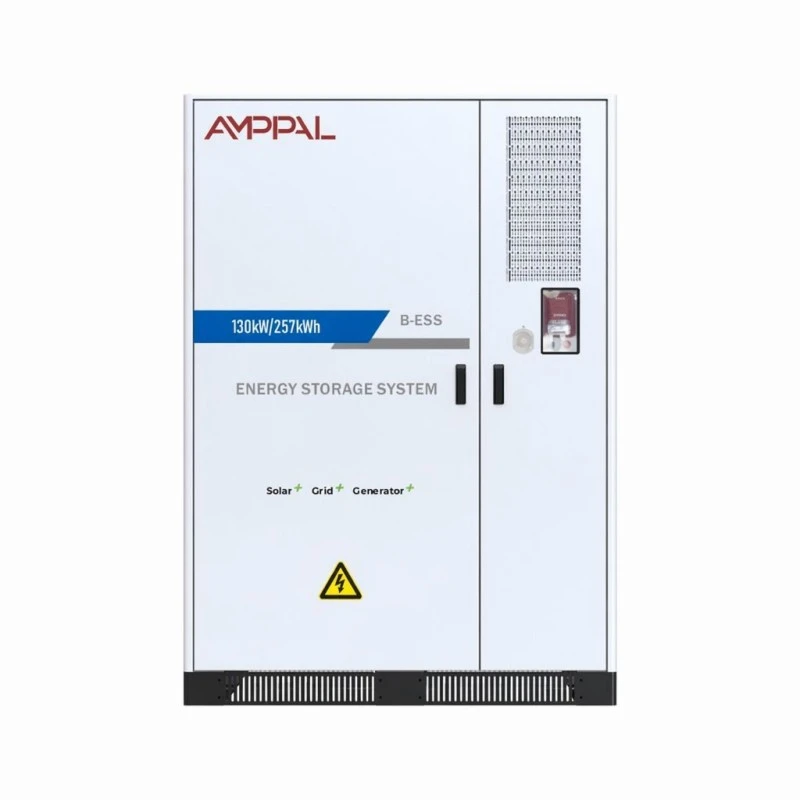

Индустријски акумулаторски систем за складиштење енергије од 130 кВ за управљање енергијом у фабрици

За шта је овај систем

Већина комерцијалних рачуна за електричну енергију носи две одвојене накнаде: енергију коју трошите и наплату по потражњи која је одређена вашим највећим пола сата потрошње у обрачунском периоду. Једно лоше поподне у јулу може одредити наплату потражње за цео месец. То је проблем који је овај систем за складиштење енергије индустријских батерија од 130кВ за управљање фабричком енергијом направљен да реши.

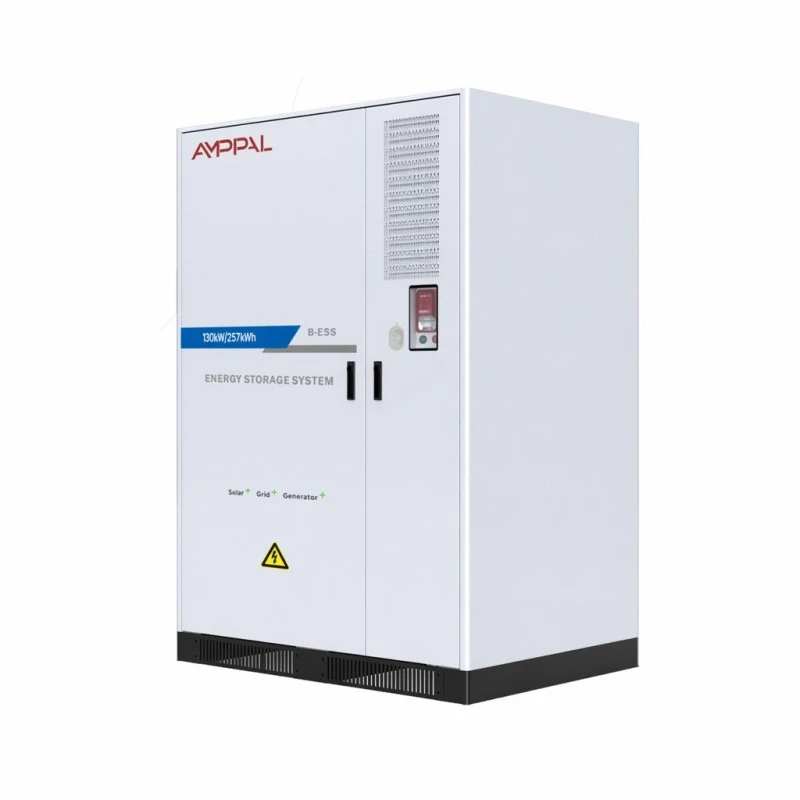

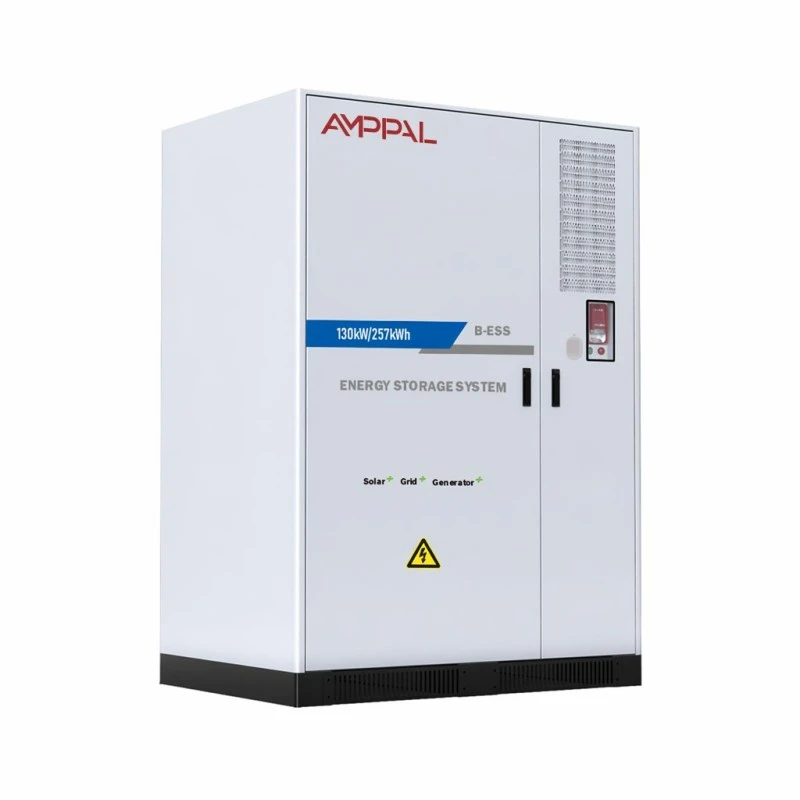

АФ 130кВ/257кВх орман се пуни када су тарифе ниске или ваша соларна мрежа производи вишак, а затим се испушта у зграду када се оптерећење приближи вашем плафону потражње. На 0,5Ц може да испоручи 130кВ за отприлике два сата — довољно дуго да покрије типичан индустријски вршни прозор.

Ради на мрежи и ван мреже, тако да вас исто средство покрива и током нестанка. За локације на којима нестанак струје зауставља производњу, та друга функција често сама по себи оправдава куповину.

Избори спецификација који утичу на повраћај

ЛФП 3.2В/314Ах ћелије у низу 1П256С: ћелије великог формата значе мање веза, а мање конекција значи мање тачака квара током осмогодишњег радног века.

>8000 циклуса на 0,5Ц и 25°Ц са 80% задржавања енергије: у једном циклусу по радном дану што је преко двадесет година номиналног века, тако да је бициклизам ретко ограничавајући фактор.

ТХДи испод 3% при називној снази: друга опрема ваше зграде не плаћа хармонијску казну за смештај батерије.

Фактор снаге подесив у целом опсегу од -1 до 1, што омогућава систему да исправи фактор снаге на локацији док је неактиван, а не да седи као мртво средство.

Двострука заштита од пожара — аеросол плус перфлуорохексанон — и на нивоу ПАКОВА и на нивоу кабинета. Осигуравачи све више траже двостепено сузбијање комерцијалних инсталација.

Интелигентни клима-уређај уместо пасивног хлађења: температура ћелије остаје уједначена преко жице, што заправо одређује да ли ћете достићи 8000 циклуса.

Техничке спецификације

Сајтови на којима бројеви раде

Производни погони са тешким стартовањем мотора: трошкови потражње изазвани кратким пиковима су најјаснији случај поврата за складиштење.

Пословне зграде са високим поподневним оптерећењем ХВАЦ: пуњење преко ноћи по јефтиној тарифи, пражњење кроз шпицу хлађења.

Локације са постојећим кровним соларним и извозним ограничењима: складиштите производњу вишкова уместо да је смањите или извозите по ниским стопама.

Постројења са резервним погоном за дизел: ЕМС координира фотонапонску енергију, батерију и генератор, смањује сате рада генератора и потрошњу горива.

Депои за пуњење електричних возила: баферујте мрежну везу тако да група пуњача не приморава скупу надоградњу снабдевања.

Како заправо тече врхунско бријање

ЕМС непрекидно прати мерење локације. Постављате праг потражње — обично испод вашег уговореног капацитета — и систем се празни кад год би га измерено оптерећење иначе прешло. Реакција је довољно брза да ухвати стартове мотора и сличне кратке врхове.

Пуњење је заказано, а не опортунистичко. Контролор гледа у ваш календар тарифа и допуњава батерију током сати ван шпица или раније ако ПВ низ производи више него што зграда троши.

У режиму ван мреже, опциони СТС преноси локацију на батеријско напајање када мрежа откаже. Стандардни капацитет је 240-500 кВ са доступним већим јединицама, а пренос је довољно брз да ИТ опрема и контролни системи остану у функцији уместо да се поново покрећу.

Безбедносни инжењеринг и сертификација

Батеријски пакети су сертификовани према ЦЕ и РоХС; комплетан систем носи УН38.3 и МСДС документацију за отпрему и одобрење локације.

Двостепено сузбијање пожара: аеросол делује на нивоу паковања док перфлуорохексанон штити запремину кућишта, адресирајући две различите скале отказа.

ИП54 кућиште са електричним одељком одвојеним од одељка за батерије, тако да се топлотни догађај у једном не шири кроз други.

Свако паковање је процењено на капацитет и унутрашњи отпор је усклађен пре склапања. Неусклађене ћелије у низу од 256 су класични узрок прераног губитка капацитета.

Испитивање изолације и диелектрике се врши на 100% склопљених система, а резултати се евидентирају у односу на серијски број.

Радни омотач је верификован на температурама од 0°Ц до +50°Ц и до 95% влажности без кондензације.

Изградите секвенцу у нашој фабрици Иуекинг

1. Унос ћелије — свака серија се узоркује за капацитет и унутрашњи отпор према вредностима које је навео добављач.

2. Оцењивање и упаривање ћелија — ћелије се сортирају тако да се сваки низ гради из уског опсега перформанси.

3. Склапање ПАКОВА — заваривање сабирница, БМС ожичење и испитивање изолације на нивоу пакета.

4. Израда ормана — лим сечен, формиран и заварен, затим претходно обрађен и прашкасто премазан.

5. Интеграција — пакети, ПЦС, клима уређај, гашење пожара и ЕМС су инсталирани и повезани у кабинет.

6. Тест пуштања у рад — потпуно пуњење и пражњење на 0,5Ц са температуром на нивоу ћелије и евидентирањем напона.

7. Симулација мреже — пренос на мрежи и ван мреже верификован на основу програмабилног извора наизменичне струје.

8. Паковање — орман причвршћен за ојачану палету, уграђени индикатори удара, а затим у сандуку за превоз на мору.

Да ли је 130кВ/257кВх права величина?

Димензионисање прати ваш профил оптерећења, а не вашу грађевинску површину. Извуците дванаест месеци полусатних података мерача и погледајте облик својих врхова: колико високо изнад основне линије и колико дуго. Систем од 130кВ/257кВх покрива врхове снаге до 130кВ који трају до око два сата.

Ако су ваши врхови краћи, али виши — рецимо 250 кВ на двадесет минута — треба вам више снаге и мање енергије, а другачија конфигурација боље одговара. Ако раде цео дан, овај систем ће се рано испразнити и оставити вас изложеним поподне.

Будите искрени и по питању тарифе. Тамо где су накнаде по потражњи ниске или их нема, само бријање на врхунцу се ретко враћа у разумном року. У том случају пословни случај мора произаћи из резервне вредности или соларне сопствене потрошње, а ми бисмо радије то утврдили пре него што се обавежете.

Шта упоредити са другим добављачима

Затражите век трајања циклуса на 0,5Ц са наведеним прагом задржавања. Циклус циклуса без температуре, брзине и процента задржавања је бесмислен.

Питајте која је заштита од пожара укључена на нивоу паковања, а не само на нивоу ормара. Многи цитати покривају само један.

Питајте да ли је наведена ефикасност повратна на нивоу система или само на ДЦ страни. Наш је максимум од 88% на 0,5Ц, мерено у целом систему.

Питајте о интеграцији ЕМС-а са постојећим фотонапонским претварачима и генераторима — накнадна опремање некомпатибилног ЕМС-а кошта више од самог контролера.

Комерцијални услови: производња 25-35 радних дана за стандардне конфигурације, гаранција 5 година, са продуженим поклопцем по наруџбини.

Испорука ормана од 2800 кг

Ормар има димензије 1550 × 1268,5 × 2185 мм и тежак 2800 кг, тако да се испоручује као једна јединица на палети са ојачаним челичним оквиром са тачкама за подизање које су доступне виљушкару или крану.

Два ормарића одговарају контејнеру од 20 стопа; пет до шест одговара коцки од 40 стопа у зависности од учвршћења. Батерије су класификоване као УН3480 опасна роба за поморски транспорт — ми се бавимо декларацијом, а извештај о тестирању УН38.3 и МСДС се испоручују са папирима.

Услови су ФОБ Нингбо или Шангај, са ЦИФ доступним. Ваздушни транспорт није практичан у овој тежини и класификацији. Дозволите додатно време за резервацију опасног терета, што обично додаје недељу дана распореду пловидбе у поређењу са генералним теретом.

Гаранција и дугорочни сервис

Петогодишња гаранција која покрива батерије, ПЦС, ЕМС, управљање топлотом и гашење пожара као комплетан систем.

Даљински надзор преко ЦАН, Етхернет или РС485, са опционим 4Г. Можемо читати податке на нивоу ћелије и идентификовати слаб модул пре него што утиче на капацитет система.

Препоручује се годишња сервисна посета: замена филтера за ваздух, инспекција гашења пожара, провера обртног момента терминала и провера капацитета.

Заменски пакети се држе на лагеру и испоручују се у року од 5-7 радних дана; једно неуспело паковање се може заменити без искључивања целог кабинета.

Продужена гаранција на осам или десет година доступна је у тренутку поруџбине, у односу на ваш очекивани бициклистички профил.

Грешке у инсталацији и раду

Погрешно: постављање ормарића уз зид без слободног простора. Десно: пратите зазоре за вентилацију у упутству. Системи са ваздушним хлађењем одбијају топлоту у околни ваздух и за то им је потребан простор.

Погрешно: постављање прага потражње са једног месечног рачуна. Десно: користите податке о интервалима од дванаест месеци. Сезонски врхунци су оно што хвата оператере.

Погрешно: под претпоставком да батерија покрива целу локацију током нестанка. Тачно: намерно димензионирајте свој круг критичног оптерећења. 130кВ је значајно, али није неограничено.

Погрешно: прескакање годишње промене филтера ради уштеде. Десно: ограничен проток ваздуха подиже температуру ћелије, а повишена температура је најбржи пут до губитка капацитета.

Погрешно: инсталирати тамо где постоји ризик од поплава. Десно: ИП54 штити од прашине и прскања, а не од стајаће воде. Подигните постоље ако локација има било какву историју поплава.

Шта оператери извештавају

Текстилна фабрика у Бурси, Турска, пустила је у рад један од ових система почетком 2025. за управљање трошковима потражње од покретања мотора разбоја. Њихов електроинжењер је известио да је врхунац потражње пао за око 90 кВ у првом пуном месецу обрачуна, и приметио је да је ЕМС-у требало неколико недеља подешавања пре него што је праг исправно постављен за њихов образац оптерећења.

Оператер хладњаче у Најробију купио је систем првенствено за резервну копију, а не за бријање на врхунцу. Њихове повратне информације су биле практичне: прекиди у мрежи који су раније значили покретање генератора у року од неколико минута сада пролазе непримећено, иако су од нас тражили да подесимо праг аларма ниског СОЦ-а навише након дужег прекида рада.

Комерцијални станодавац у Казахстану који има два ормара у канцеларијском комплексу прокоментарисао је буку клима уређаја — чујну на суседном паркингу, а коју нису очекивали. Дали смо препоручени изглед акустичног екрана уместо да мењамо јединицу.

Често постављана питања

П: Колико дуго може да испоручује 130кВ?

О: Отприлике два сата од пуног пуњења на 0,5Ц, што даје 257кВх употребљивих на наведеној дубини пражњења.

П: Да ли ради без мреже?

О: Да, у режиму ван мреже са опционим СТС. Стандардни капацитет преноса је 240-500кВ; већи је прилагодљив.

П: Која је стварна ефикасност повратног путовања?

О: Максимално 88% на 0,5Ц мерено на нивоу система, укључујући конверзију и помоћна оптерећења.

П: Може ли се директно пунити са соларне енергије?

О: Да, преко ЕМС-а, који координира ПВ, батерију, мрежу и генератор.

П: Колико дуго ће трајати батерије?

О: Више од 8000 циклуса на 0,5Ц и 25°Ц са најмање 80% задржавања. Више температуре околине ово скраћују.

П: Које сертификате носи?

О: ЦЕ и РоХС на нивоу паковања, УН38.3 и МСДС за комплетну опрему.

П: Какво одржавање му је потребно?

О: Годишња замена филтера, провера гашења пожара, верификација обртног момента и тест капацитета. Отприлике пола дана по кабинету.

П: Које је време испоруке?

О: 25-35 радних дана за стандардне конфигурације; прилагођена ЕМС интеграција или нестандардни напони трају дуже.
