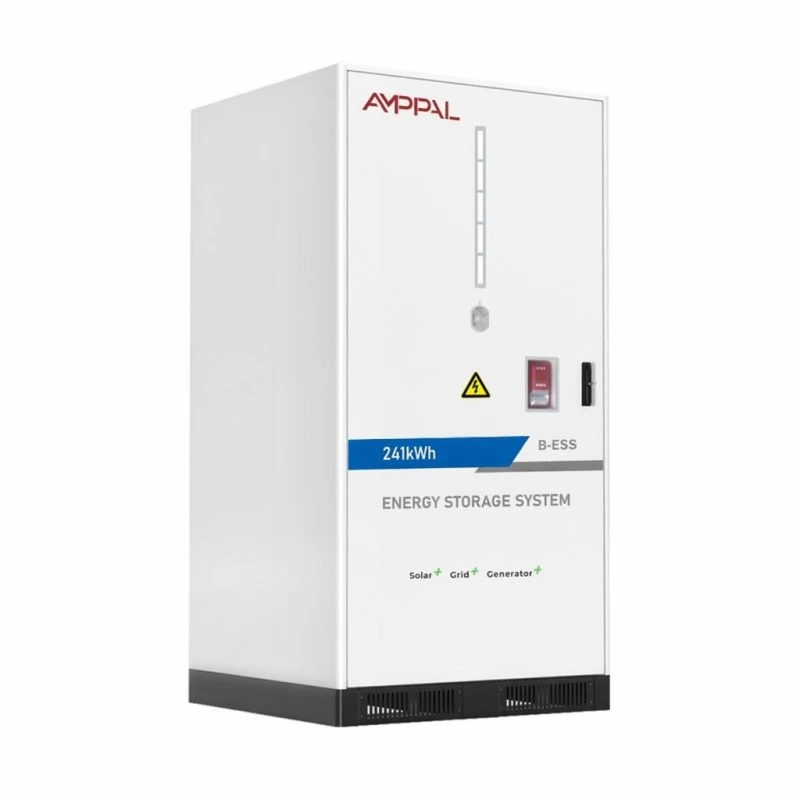

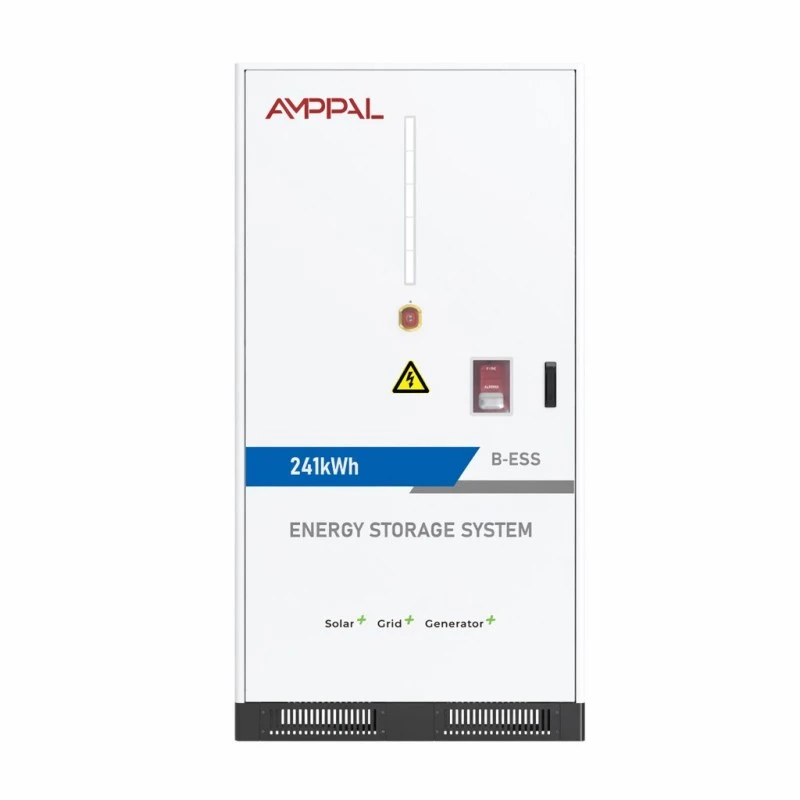

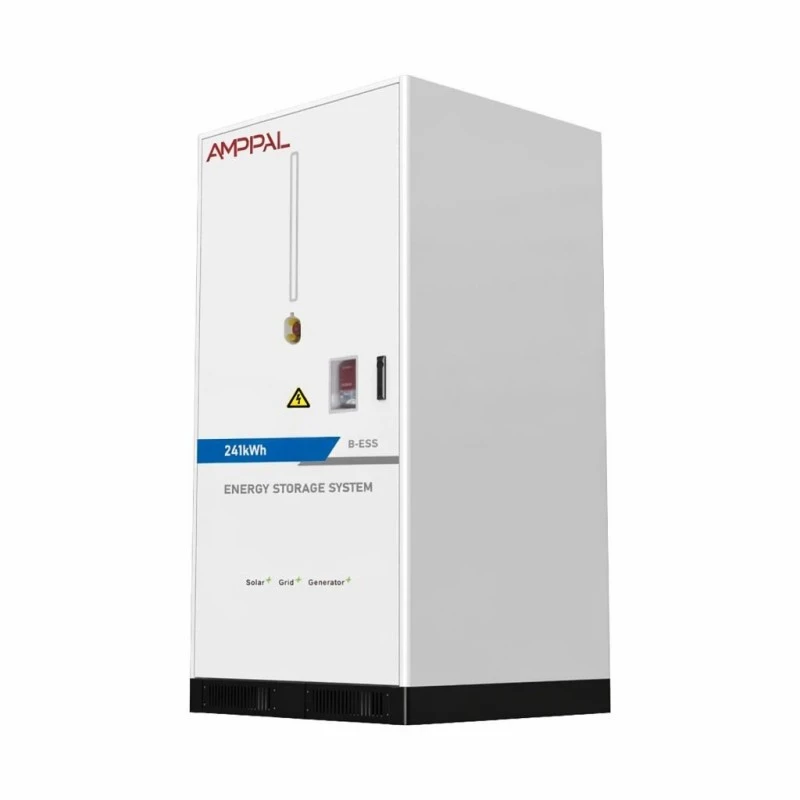

225кВх / 241кВх модуларни систем за складиштење енергије батерија за комерцијалне микромреже

Група батерија није систем за складиштење

Овај модуларни батеријски систем за складиштење енергије од 225кВх / 241кВх за комерцијалне микромреже се испоручује без инвертора унутра. Нема ЕМС екрана, нема мрежних терминала - то је група батерија на ДЦ страни, и управо то одсуство је разлог зашто га интегратори купују.

Интегратор система или ЕПЦ често има преферирани ПЦС бренд, ЕМС у целој фабрици или пројекат контејнера где је фаза конверзије енергије већ уговорена. Куповина батерије са уграђеним претварачем значи куповина другог претварача који не можете да користите и плаћање за интеграцијски рад који је фабрика већ урадила.

Кластери од 225кВх и 241кВх представљају чист ДЦ интерфејс преко ЦАН-а, Етхернет-а или РС485, омогућавајући вам да повежете средство за складиштење на сопствену конверзију енергије и контролни стацк. Ви чувате архитектуру; ми снабдевамо енергијом.

Две конфигурације и шта се подударају

225кВх на 1П224С са номиналним 716,8ВДЦ и радним прозором од 604~806ВДЦ; 241кВх на 1П240С са номиналним напоном од 768ВДЦ и 672~864ВДЦ.

Оба користе ЛФП ћелије од 3,2В/314Ах у паковањима од 51,2В/314Ах - 14 пакета за кластер од 225кВх, 15 за 241кВх - и оба имају стандардну струју од 150А на 0,5ЦП.

Прозор од 604~806ВДЦ одговара ПЦС платформама изграђеним око 600-800В ДЦ магистрале; прозор од 672~864ВДЦ одговара класи 750-900В - ускладите се пре него што цитирате пројекат.

Максимална ефикасност је 88% на 0,5Ц током једног пуњења и једног пражњења, укључујући помоћне уређаје, тако да ваш модел за повратно путовање користи прави системски број.

Животни век циклуса је наведен на више од 8000 пута на 0,5Ц и 25°Ц са најмање 80% задржавања енергије - број који је потребан вашем моделу поврата, са приложеним условима.

Интелигентна клима хлађена ваздухом, аеросол плус перфлуорохексанонска заштита од пожара, ИП54, и 2050 кг у орману од 1095*1210*2120мм у обе варијанте.

Техничке спецификације

Ко купује голи кластер

Интегратори са постојећом линијом ПЦС: кластер додаје складиште свом каталогу без другог СКУ-а претварача за складиштење и подршку.

ЕПЦ стандардизују једног партнера за батерије на неколико локација - исти ормар од 2050 кг, исти комуникациони интерфејс, иста листа резервних делова свуда.

Пројекти који претварају ПВ постројења у ДЦ-цоуплед складиште, где се кластер налази на ДЦ магистрали постојећег претварача, а стари инвертор задржава своју улогу.

Пројекти контејнера у којима се ПЦС посебно набавља од стране клијента, а батерија мора да стигне као фабрички тестирана, независно сертификована јединица.

Резервне копије за рударске и индустријске локације где је контролна архитектура власничка и само ДЦ компонента ће се убацити у њу.

Усклађивање и слагање са вашим ПЦС-ом

Прва провера је напон. Радни прозор кластера - 604~806ВДЦ или 672~864ВДЦ у зависности од модела - мора да се налази унутар ПЦС ДЦ улазног опсега са маргином на оба краја, јер батерија пролази кроз цео прозор између празног и пуног пуњења.

Друга провера је руковање. Група говори ЦАН, Етхернет и РС485 као стандард са 4Г опционом за даљинску услугу; ваш ЕМС или говори један од њих или добија протоколарни пролаз. Објављујемо мапу регистра са пакетом документације тако да ваш контролор може мапирати СОЦ, тренутна ограничења и заштитне аларме без фабричког позива.

Капацитет расте додавањем кластера, а не преклапањем. Други кластер од 241 кВх истог модела повезује се на исту ДЦ магистралу паралелно - услов је усклађен са номиналним напоном - и ЕМС локације их агрегира као два извора једносмерне струје. Снага остаје ограничена ПЦС-ом; енергетске скале у корацима од 225 или 241 кВх.

Датотека о безбедности и сертификацији

Заштита од пожара је двостепена: аеросол на нивоу паковања, перфлуорохексанон за запремину кабинета - конфигурацију осигуравача сада очекују од комерцијалних батерија.

Пакети носе ЦЕ и РоХС; опрема се испоручује са УН38.3 и МСДС, што је документација коју царина и осигуравач на локацији тражи да види.

ИП54 кућиште са доњим улазом за једносмерну струју, који одваја подручје електричне уводнице од преграде за пакирање унутар ормарића.

Интелигентна клима хлађена ваздухом одржава 14-15 паковања у уском температурном опсегу; контролер модулира вентилаторе у зависности од температуре ћелије.

Радни оквир је 0°Ц до +50°Ц, 0-95% релативне влажности без кондензације, 2000м надморске висине са горе наведеним смањењем - потврдите да је ваша локација унутар њега пре потписивања.

Сваки кластер завршава потпуни 0,5ЦП фабрички циклус циклуса са евидентирањем на нивоу паковања, а извештај о прихватању се испоручује са јединицом.

Како је кластер састављен у Иуекингу

1. Унос ћелија — 314 Ах ЛФП ћелије се узоркују за капацитет и унутрашњи отпор пре него што изградња почне.

2. Монтажа пакета — 51,2В/314Ах пакети су заварени, ожичени и опремљени са БМС пакетом, а затим тестирани на изолацију.

3. Израда ормана — челични лим је ЦНЦ резан, савијен, заварен и обложен прахом са заштитом од корозије.

4. Сталак — пакети су инсталирани у низу 1П224С или 1П240С са затегнутом и провереном ДЦ магистралом.

5. Термичка и противпожарна опрема — инсталирани и испитани клима уређаји, канали, аеросол генератори и перфлуорохексанонски систем.

6. Контролно ожичење — контролер кластера, комуникациони пролази и доња улазна уводница једносмерне струје су прекинути и верификовани.

7. Тест прихватања — 0,5ЦП пуњење и пражњење са напоном и температуром на нивоу паковања евидентираним у односу на серијски број.

8. Паковање — орман од 2050 кг је причвршћен за ојачану палету, уграђени су индикатори удара и спакован за терет.

Који кластер и колико

Прво изаберите модел према вашем ПЦС напонском прозору, а затим према енергетском циљу. 750-900В ДЦ магистрала указује на кластер од 241кВх (672~864ВДЦ); сабирница 600-800В указује на јединицу од 225кВх (604~806ВДЦ). Форсирање неусклађености напона значи смањење снаге батерије или претварача, и обоје штети исплати.

Затим пребројите кластере према диспечерском прозору: сваки кластер од 225 кВх испоручује стандард од 150 А у магистралу, тако да је корисна енергија у двосатном прозору оно што ПЦС претвара, а не натписна плочица.

Будите искрени у вези са обликом набавке. Ако ваш пројекат још увек нема ПЦС и ЕМС, голи кластер је погрешна полазна тачка - интегрисани орман или контејнер из истог фабричког опсега ће брже стићи у рад. Кластер је за купце који већ поседују остатак гомиле.

Питања за кластер цитат

Затражите прозор напона, не само номинални. Група која се наводи као '768В' и даље може бити бескорисна ако се ваш ПЦС спаја на 850В, а пакет се пуни на 864В.

Питајте да ли се мапа комуникационог регистра испоручује са јединицом или тек након прегледа НДА - наша је у пакету документације.

Питајте како је постављена заштита од пожара: овде су присутни и аеросол и перфлуорохексанон; понуда једног агента мења ваш досије осигурања.

Питајте да ли се у захтеву за циклус наводи брзина, температура и задржавање - '8000 циклуса' без услова није спецификација.

Комерцијални услови: 25-35 радних дана за стандардне кластере, петогодишња гаранција, МОК једна јединица за рад на интеграцији прототипа.

Испорука грозда од 2050 кг

Орман је димензија 1095*1210*2120мм и тежак 2050кг у обе варијанте, тако да се креће на ојачаној палети са џеповима виљушкара и тачкама за подизање за кран где је потребна локација.

Са инсталираном батеријом, пошиљка је УН3480 опасна роба: припремамо извештај УН38.3 и МСДС, а ви бисте требали да додате отприлике једну недељу времена испоруке ДГ резервације при пореклу.

Услови су ФОБ Нингбо или Шангај са ЦИФ на захтев. Једна група по одељку камиона је практично оптерећење за друмски терет; два одговарају контејнеру од 20 стопа са подупирачима ако рута дозвољава.

Посвећеност услугама и капацитетима

Петогодишња гаранција на пакете, клима уређај, противпожарни систем и контролер кластера као једну испоручену јединицу.

Задржавање капацитета је гарантовано на 80% под наведеним циклусом од 0,5Ц, упоредо са фабричким дневником прихватања.

Пакети се могу заменити на терену: слаб пакет се замењује за неколико сати са остатком низа нетакнутим, а БМС се поново балансира при поновном покретању.

Даљинска дијагностика преко ЦАН/Етх/РС485 (4Г опционо) омогућава нашим инжењерима да прочитају податке на нивоу пакета и да обележе померање пре него што се то прикаже у енергетским извештајима на локацији.

Годишња услуга обухвата чишћење филтера, проверу притиска на пожар, верификацију обртног момента и рад капацитета; резервни пакети се испоручују у року од 5-7 радних дана.

Грешке интеграције које видимо да се понављају

Погрешно: повезивање кластера са ПЦС-ом чији ДЦ прозор једва преклапа опсег батерије. Десно: проверите да се 604~806ВДЦ или 672~864ВДЦ налази унутар ПЦС прозора са маргином на оба краја.

Погрешно: мешање кластера од 225кВх и 241кВх на једној магистрали. Десно: паралелне јединице морају бити истог модела тако да се називни напони поклапају.

Погрешно: остављајући доњу улазну отвору за једносмерну струју доступном за отицање воде. Десно: затворите уводницу при монтажи и држите подручје постоља чистом.

Погрешно: под претпоставком да ИП54 значи излагање на отвореном било где. Десно: толерише прашину и прскање, а не стајаћу воду - држите грозд даље од тла подложног поплавама.

Погрешно: прескакање теста комуникационе мапе пре укључивања. Десно: покрените ЦАН/РС485 руковање на нивоу клупе са својим ЕМС-ом пре него што се кластер повеже са магистралом.

Шта интегратори извештавају

Системски интегратор у Дубаију упарио је кластер од 241 кВх са ПЦС-ом од 500 кВ за хотелски пројекат почетком 2025. Њихов главни инжењер је рекао да им мапа ЦАН регистра омогућава да заврше ЕМС мапирање у поподневним сатима и да је извештај о фабричком тестирању учинио преглед докумената локалних власти кратким - иако су ДЦ кабловске кутије додале више од стандарда.

ЕПЦ у Кејптауну стандардизован на кластеру од 225 кВх на три малопродајна места. Њихов руководилац набавке приметио је да идентичан ормарић од 2050 кг и уобичајена листа резервних делова поједностављују логистику локације, док се њихова екипа за пуштање у рад пожалила да се приступна плоча за сервис клима уређаја налази на страни која је окренута према зиду у њиховом жељеном распореду.

Извођач рударских радова у Медељину, Колумбија, покреће два кластера од 241 кВх на једном ДЦ аутобусу иза дизел-хибридног система. Њихов контролни инжењер је потврдио да се паралелна конфигурација одржава у складу са СОЦ-ом као што је рекламирано, и затражио је дужу опцију ВиФи антене тако да је дијагностика кластера стигла до контролне собе без кабла.

Одговори Интегратори питају пре потписивања

П: Да ли је ПЦС укључен?

О: Не - ово је група батерија на ДЦ страни. Предаје се на ваш ПЦС/ЕМС преко ЦАН-а, Етхернета или РС485 (4Г опционо).

П: Којим напонима ПЦС-а одговара?

О: Кластер од 225кВх обухвата 604~806ВДЦ; 241кВх обухвата 672~864ВДЦ. Проверите свој ПЦС ДЦ прозор у односу на опсег.

П: Могу ли да покренем два кластера паралелно?

О: Да, кластери истог модела на истој ДЦ магистрали, подударни номинални напон, агрегирани од стране ЕМС локације.

П: Која је стандардна струја?

О: 150А по кластеру при брзини од 0,5ЦП; ПЦС дефинише снагу, кластер дефинише енергију.

П: Која је ефикасност повратног путовања?

О: Максимално 88% на 0,5Ц током једног пуњења и једног пражњења, укључујући помоћне уређаје.

П: Колико дуго ће ћелије трајати?

О: Преко 8000 циклуса на 0,5Ц и 25°Ц са најмање 80% задржавања; више температуре околине га скраћују.

П: Да ли ради са ЕМС-ом треће стране?

О: Да – мапа регистра је део пакета документације, тако да ваш инжењер може да се интегрише без фабричког позива.

П: Које је време испоруке?

О: 25-35 радних дана за стандардне кластере, плус око недељу дана резервације опасне робе у пореклу.
