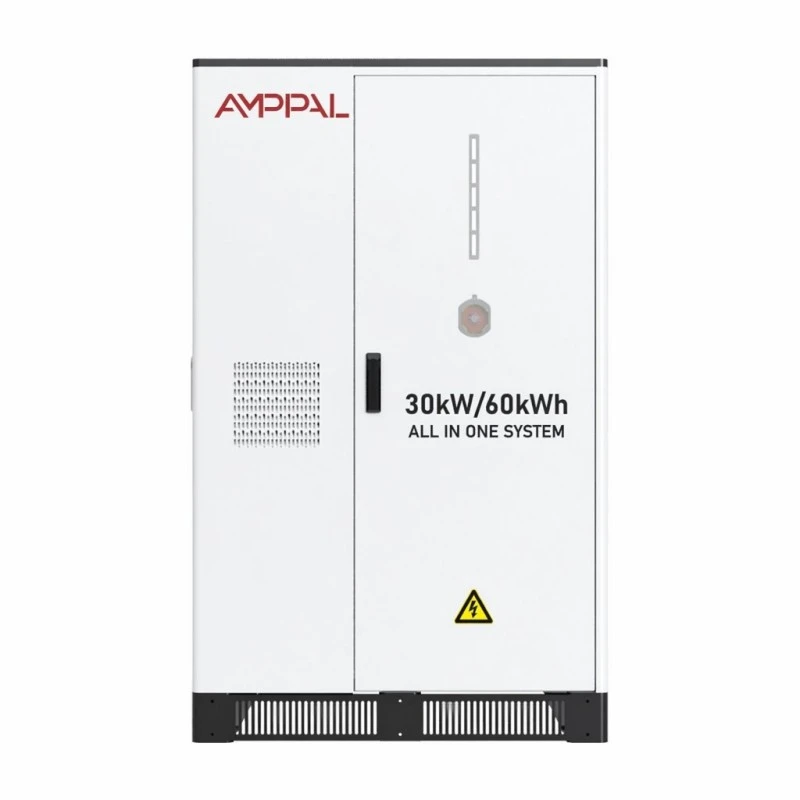

20–50кВ све-у-једном батеријски систем за складиштење енергије за комерцијалне и соларне апликације

Један кабинет уместо три листе набавки

Пројекат соларног плус складиштења обично подразумева три продавца: ПВ инвертер, сталак за батерије и контролер који говори са оба. Сваки има своју гаранцију, свог инжењера за пуштање у рад и своју игру окривљавања када систем не ради. Овај 20–50кВ све-у-једном батеријски систем за складиштење енергије за комерцијалне и соларне апликације сажима сва три у једну испоруку.

Инвертерски степен прихвата до 26кВ једносмерне струје са вашег кровног низа (39кВ на моделу од 30кВ, 65кВ на моделу од 50кВ) преко 2/4 МППТ трацкера, тако да се батерија пуни из соларне енергије без засебног хибридног претварача или додатне кутије са струнама.

Унутра је ЛФП батерија од 51,2кВх направљена од пет пакета од 10,24кВх, плус локална контролна логика која покреће сопствену потрошњу, промену времена коришћења и резервну копију мреже са истог екрана. За сајт који жели само коришћење соларне енергије плус покриће за прекиде, ово је најкраћи пут од поруџбине до извоза.

Зашто је оцена соларног улаза важна

Максимални ПВ улаз од 26кВ на моделу од 20кВ омогућава низу да премаши номиналну снагу претварача; МППТ задржава вишак уместо да смањи дневни принос.

2/4 МППТ начина: два трагача као стандард, четири где је ваш кров окренут према различитим азимутима — једна засенчена страна не зауставља другу.

Називни напон мреже је 380В АЦ са толеранцијом 50/60Хз ±5Хз, тако да исти ормар служи тржиштима од 50Хз и 60Хз без фабричке варијанте.

Са максималном ефикасношћу од 97% и дубином пражњења од 90%, више од сваког соларног киловат-сата достиже оптерећење уместо да се изгуби у конверзији.

Комуникација преко ЦАН/РС485/ВиФи обухвата локални надзор, руковање претварачем и даљинско очитавање без куповине посебног гејтвеја.

Доњи улаз за наизменичну струју, трофазни четворожични (3Л+Н+ПЕ), одржава вођење каблова унутар постоља и скраћује ток до главне разводне табле.

Техничке спецификације

Где орман од 20-50кВ зарађује за одржавање

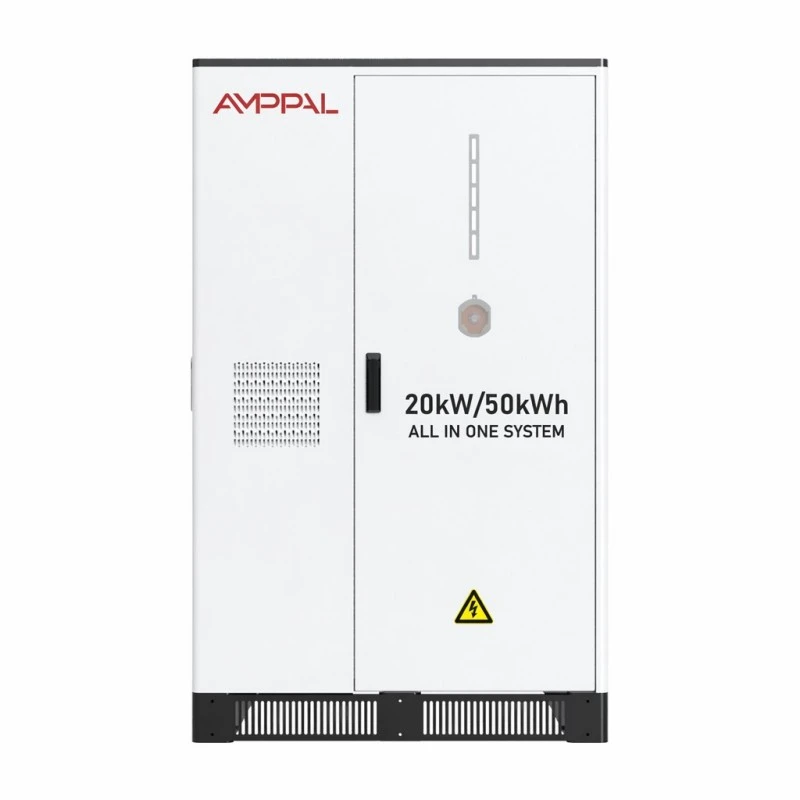

Мале фабрике са соларном и поподневном производњом на врхунцу: модел од 20 кВ/51,2 кВх покрива пораст потражње од 20 кВ за отприлике два и по сата.

Хотели и пансиони који користе клима-уређај према тарифи за време коришћења: пуњење преко ноћи, испуштање кроз прозор за хлађење.

Локације за пољопривредну прераду са повременим квалитетом мреже — кабинет пролази кроз падове напона на локалној контроли без екстерног ЕМС софтвера.

Малопродајни ланци и радионице који изнајмљују простор: за један ормар није потребна посебна просторија за батерије, само равна бетонска подлога и приступ кабловима.

ЕВ предњи терени са скромним оптерећењем пуњења: баферујте 2-4 спора пуњача са слабе мрежне везе без надоградње трансформатора.

Како хибридна топологија ради дневно

Ујутро МППТ трацкери прво напајају соларно оптерећење зграде. Вишак иде у батерију док не достигне програмирани СОЦ плафон, обично 90-100% у зависности од вашег тарифног плана.

Када оптерећење премашује соларну плус батерију, мрежа покрива баланс неприметно - једна фаза конверзије, а не две кутије које преговарају преко аутобуса.

Ноћу се батерија празни током вршних тарифних сати и ЕМС резервише подни СОЦ за резервну мрежу. Пошто локални контролер држи распоред, изгубљена интернет веза не зауставља логику промене – она само зауставља удаљену контролну таблу.

Шта садржи безбедносни фајл

Заштита од пожара је аеросол на нивоу ПАЦК и аеросол поново на нивоу кабинета — две независне фазе усмерене на два различита места где термички догађај може да почне.

ЛФП 3.2В/100Ах ћелије носе ЦЕ и РоХС на нивоу паковања, а комплетна опрема се испоручује са УН38.3 и МСДС документацијом за царину и осигурање.

Интелигентно ваздушно хлађење држи пет паковања унутар уског температурног опсега; крива вентилатора прати температуру ћелије уместо да ради пуном брзином цео дан.

ИП54 кућиште одговара позицијама надстрешница на отвореном и покривеним просторијама за биљке; електрични одељак је одвојен од одељка за батерије унутар кућишта.

Животни век циклуса је наведен на >6000 пута на 0,5Ц и 25°Ц са најмање 80% задржавања енергије — један пуни циклус по радном дану је отприлике двадесет година пре него што се достигне праг.

Амбијентални прозор је од 0°Ц до +50°Ц са 0-95% релативне влажности и 2000м надморске висине (горе наведено); већина неогреваних просторија за биљке се налази унутар њега.

Како је направљен кабинет од 850 кг у Иуекингу

1. Унос ћелија — долазне ЛФП ћелије се узоркују у серији за капацитет и унутрашњи отпор пре него што започне било какво састављање паковања.

2. Склапање пакета — 102,4В/10,24кВх пакети су заварени, ожичени и тестирани на изолацију са уграђеним БМС пакетом.

3. Израда ормана — челични лим је ЦНЦ-сечен, савијен и заварен, затим претходно третиран и прашкасто премазан на истој линији која се користи за производе за пуњење.

4. Интеграција претварача — ПВ степен, степен батерије ДЦ и АЦ терминали су повезани са локалним контролером у једну магистралу.

5. Противпожарна и термичка опрема — аеросол генератори, ваздушни канали и температурни сензори су инсталирани и функционално проверени.

6. Пуштање у рад — сваки ормар довршава пуно пуњење и пражњење од 0,5Ц са евидентираним напоном и температуром на нивоу паковања.

7. Симулација мреже — прелази на мрежу и ван мреже су верификовани у односу на програмабилни извор наизменичне струје пре објављивања.

8. Паковање — орман је причвршћен вијцима на ојачану палету са индикаторима удара, умотан и припремљен за утовар контејнера.

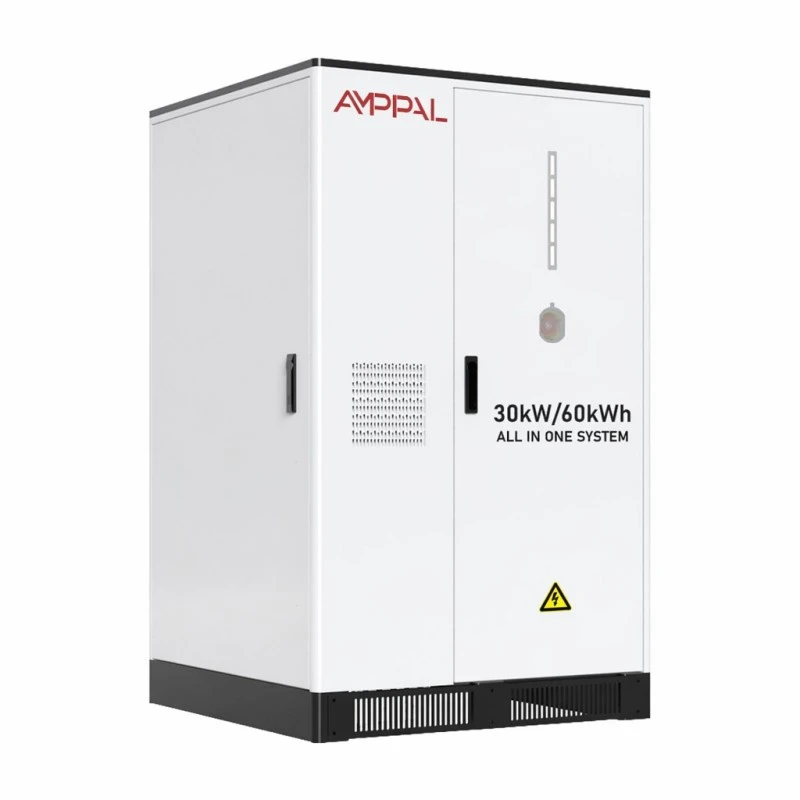

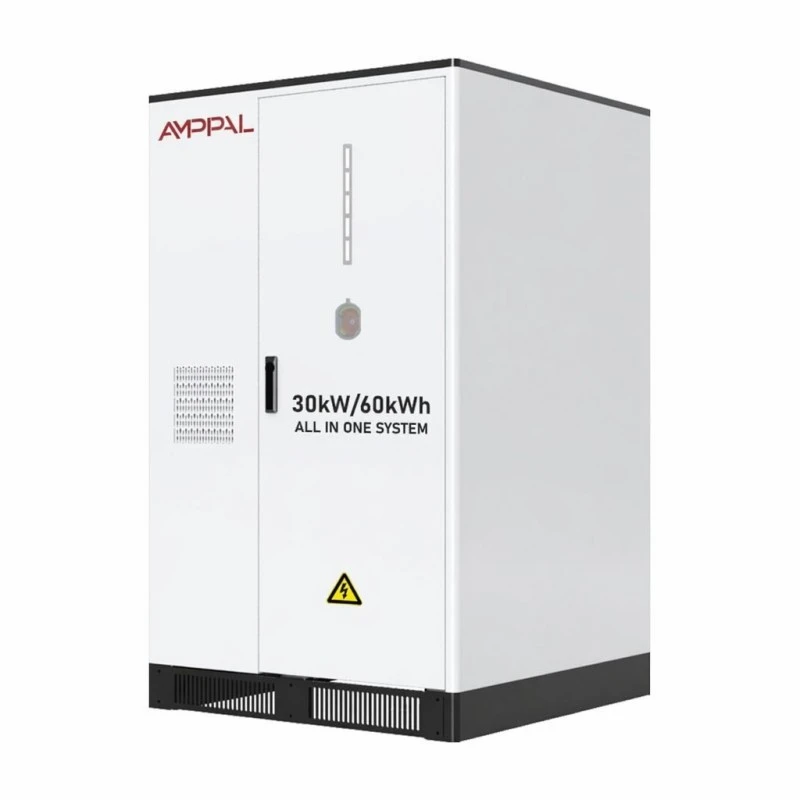

Избор између 20, 30 и 50 кВ

Ускладите модел са својим најгорим могућим увозом, а не са просеком. Измерите полусатну потражњу која заправо покреће ваш рачун: модел од 20кВ носи до 20кВ оптерећења из батерије, модел од 30кВ 30кВ, а модел од 50кВ 50кВ. Енергија следи: 51,2, 61,44 и 107кВх респективно.

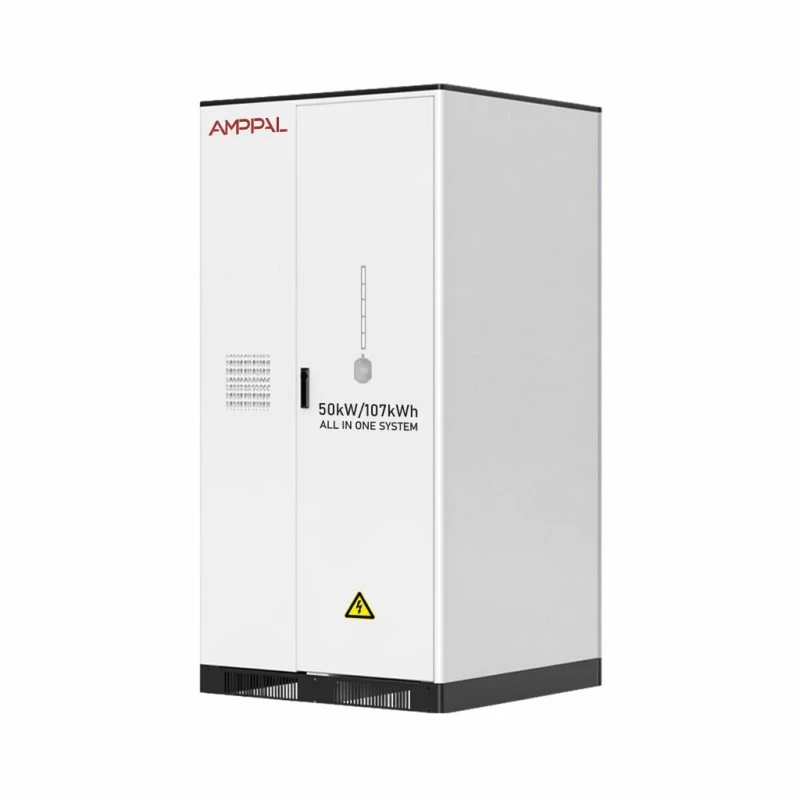

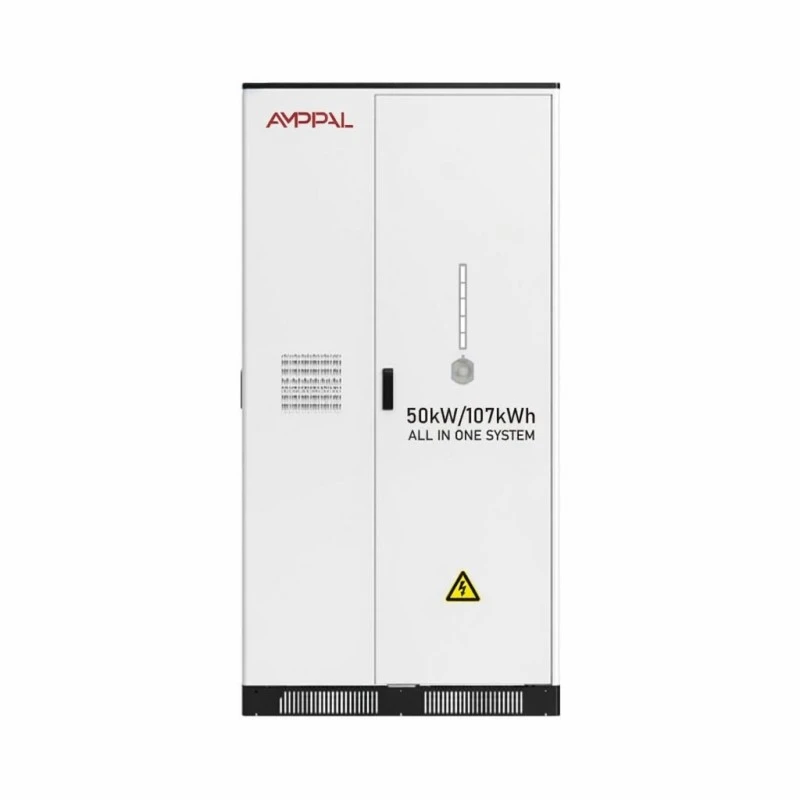

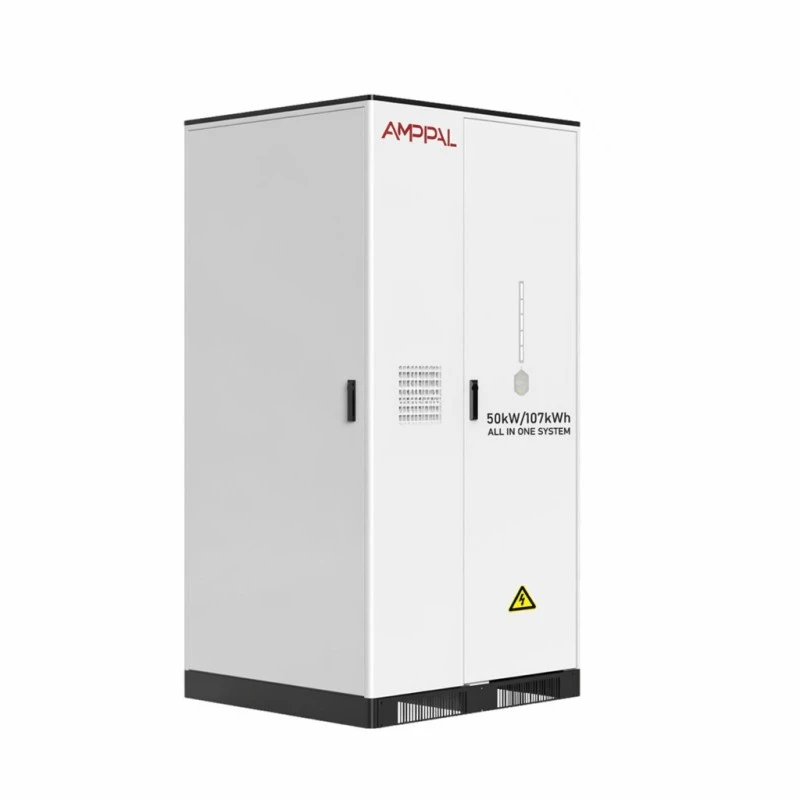

Орман од 50кВ је физички другачији — 1100*1205*2200мм и 1200кг наспрам 1000*1106*1640мм и 850кг за два мања — па проверите ширину врата, оптерећење пода и приступ дизалицом пре него што почнете.

Ако ваша веб локација нема проблема са увозом мреже и временско ограничење употребе, овај ормар је вероватно погрешна потрошња. Она се враћа сопственом потрошњом и мењањем тарифа; без њих, батерија је паркирано средство. Рекли бисмо вам то пре него што преузмемо вашу поруџбину.

Поређење понуда међу добављачима

Питајте да ли је наведена ефикасност на нивоу система или само на инвертеру. Наш је максимум од 97%, мерено на граници ормана укључујући помоћна оптерећења.

Питајте да ли заштита од пожара покрива и ниво паковања и ниво ормара — понуда са аеросолом за ормарић само оставља паковања незаштићена.

Питајте који је МППТ улазни плафон; '20кВ хибрид' који прихвата само 15кВ ПВ приморава вас да касније купите други инвертер.

Питајте за ЕМС: може ли локални контролер да ради без облака? Наш то чини, што је важно на тржиштима са нестабилном везом.

Комерцијални услови: 25-35 радних дана за стандардне моделе, петогодишња гаранција на комплетан ормар, МОК једне јединице за поруџбине за процену.

Испорука једноделног ормара

Модели од 20кВ и 30кВ су 1000*1106*1640мм и тежине 850-950кг; модел од 50кВ је 1100*1205*2200мм при 1200кг. Сваки се испоручује на ојачаној челичној палети са џеповима за виљушкаре, спреман за камион за дизање репа на одредишту.

Једна јединица заузима отприлике трећину контејнера од 20 стопа; два се удобно уклапају уз учвршћење. Пошто је батерија инсталирана, пошиљка је класификована као опасна роба УН3480 — ми припремамо извештај УН38.3 и МСДС, а требало би да издвојите отприлике једну додатну недељу за резервацију опасне робе у луци.

Услови су ФОБ Нингбо или Шангај као стандардни, ЦИФ доступан на захтев. За ваздушни транспорт са једном јединицом, тежина и класа батерије га чине неекономичним; морски или копнени терет је практичан пут.

Гаранција, деградација и замена паковања

Петогодишња гаранција на комплетан орман — пакете, степен инвертера, термалне вентилаторе и локални контролер — не само батерију.

Капацитет је гарантован да задржи најмање 80% номиналне енергије током првих пет година под нормалним циклусом од 0,5Ц; деградација изнад тога је обухваћена истим условима.

Пакети су заменљиви модули: неуспели пакет се замењује за неколико сати без враћања целог ормарића, а БМС се аутоматски поново балансира након поновног покретања.

Годишњи сервис обухвата чишћење филтера, проверу обртног момента терминала, преглед вентилатора и верификацију капацитета; наша даљинска дијагностика може прво да означи слаб пакет.

Резервни пакети и контролне табле се држе на лагеру и испоручују у року од 5-7 радних дана; продужена гаранција на осам или десет година се наплаћује у тренутку наручивања.

Грешке у инсталацији које видимо да се понављају

Погрешно: под претпоставком да излаз од 380 В директно напаја једнофазну опрему. Десно: орман је трофазни; поделите оптерећење на Л1/Л2/Л3 и задржите неутралну везу према локалном коду.

Погрешно: монтирати на дрвени под или танку кошуљицу. Десно: за тежину од 850-1200 кг потребна је бетонска подлога или ојачани под који је оцењен за тачкасто оптерећење.

Погрешно: покретање ПВ низова мешовите оријентације у један уређај за праћење очекујући пун излаз. Десно: користите 4-смерну МППТ конфигурацију и доделите сваком азимуту сопствени трагач.

Погрешно: складиштење батерије испод -20°Ц или пуњење изнад +50°Ц. Десно: поштујте температурни оквир складиштења од -20°Ц до +60°Ц и радну влажност од 0-95% РХ.

Погрешно: закопавање доњег улаза кабла у воду или остатке. Десно: држите постоље чистим — АЦ доњи улаз (3Л+Н+ПЕ) претпоставља да ће подручје жлијезде остати доступно.

Шта пријављују инсталатери и власници

Радионица за одећу у Даки, Бангладеш, поставила је модел од 30 кВ иза крова од 40 кВп почетком 2025. Власник је пријавио да су сати дизел генератора пали са дневних на неколико месечно, а инсталатер је приметио да им је интегрисани МППТ уштедео недељу дана пуштања у рад у поређењу са засебном опремом — иако су желели да ВиФи антена има дуже вођство за њихову металну кућу.

Оператер супермаркета у Софији, Бугарска, користи јединицу од 20 кВ уз тарифни распон ноћ/дан. Њихов менаџер је потврдио да кабинет плаћа отприлике трећину своје месечне делте електричне енергије и додао примедбу: вентилатор се чује у суседној магацини, па су га преместили у утоварни простор.

Складиште за снабдевање рударством у Лими, Перу, купило је модел од 50 кВ за резервну копију након поновљених резова у мрежи. Њихов електроинжењер је похвалио брзину примопредаје на мрежи, али је тражио гласнији локални аларм - саму ЛЕД диоду на панелу било је лако пропустити током ноћне смене.

Често постављана питања

П: Може ли се пунити искључиво од соларне енергије без мреже?

О: Да, у режиму ван мреже; МППТ усмерава ПВ до батерије и оптерећења, са мрежом само за резервну копију.

П: Колики је кров за модел од 20кВ?

О: Око 4кВп на 20м2 доброг крова, тако да је 26кВ ПВ улаза отприлике 130м2 панела.

П: Шта се дешава током нестанка мреже?

О: Ормар се аутоматски пребацује у режим ван мреже; резервни СОЦ који поставите у ЕМС-у дефинише колико дуго зграда ради.

П: Колико дуго трају пакети?

О: Преко 6000 циклуса на 0,5Ц и 25°Ц до 80% задржавања — око двадесет година по једном циклусу по радном дану, мање ако се ради јаче.

П: Да ли се инвертер може засебно заменити?

О: Да, степен инвертера и пакети су независни модули, који се могу сервисирати без враћања ормана у фабрику.

П: Која је ефикасност повратног путовања?

О: Максимално 97% на нивоу кабинета са 90% дубине пражњења — резерва од 10% ДОД такође продужава животни век циклуса.

П: Да ли нам треба просторија за батерије?

О: Не. ИП54 и унутрашње гашење пожара омогућавају инсталацију у постројењу или наткривену спољашњу инсталацију на бетонску подлогу.

П: Које је време испоруке?

О: 25-35 радних дана за стандардне моделе 20/30/50кВ; прилагођени напони додају време.
