14кВ АЦ ЕВ пуњач за хотеле и пословне зграде

Шта се торањ од 150 мм мења на вашем сајту

Узмите било који постоље за пуњење наизменичном струјом које сте видели на европској улици и обично је дубоко око 240 мм. Овај је 150 мм. Тих 90 мм звучи тривијално док не станете између два паркинг места и не покушате да држите пролаз чистим.

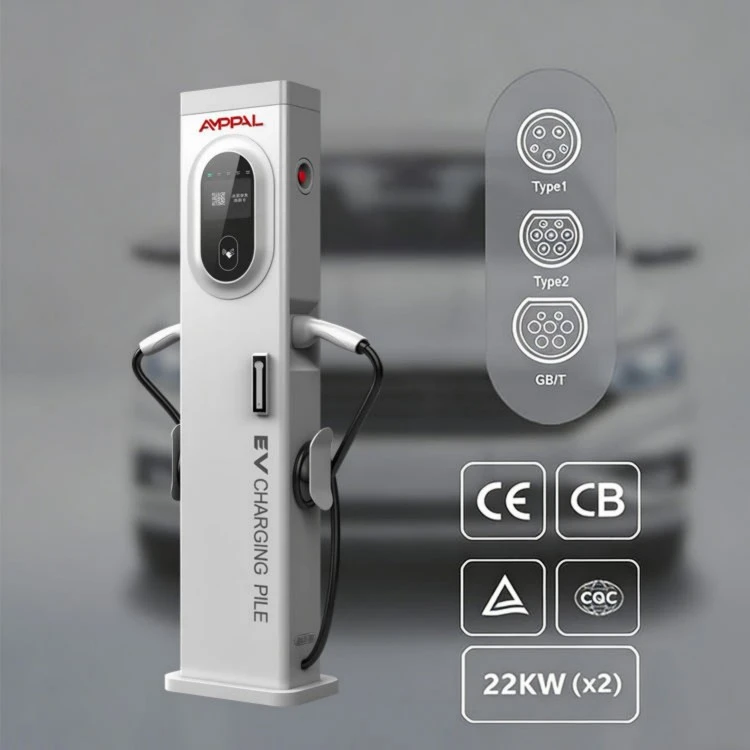

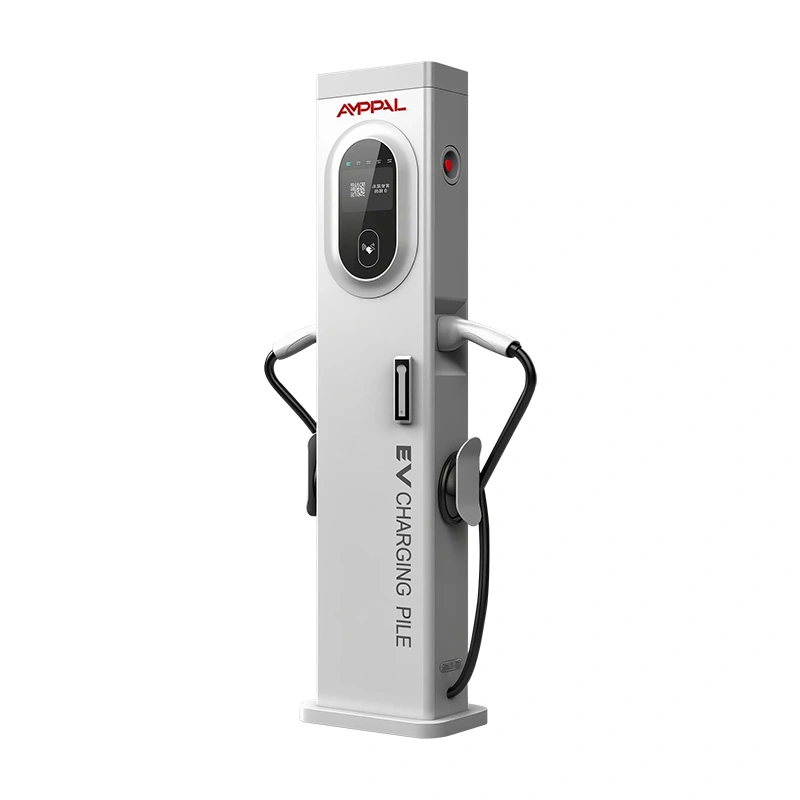

14кВ АЦ ЕВ пуњач за хотеле и пословне зграде (АФ-АЦ-014-И-А-0-4-ЈА-П) је стуб димензија 300 к 150 к 1400 мм који носи два пиштоља типа 2, оцењених 16А+16А на трофазном напајању од 380ВАЦ, са екраном осетљивим на додир. Коверта постоји да реши један проблем: где иде пуњач када нема зида и широког острва?

Оператери га користе на траци између два улаза, дуж ивица тротоара где шири орман не би био одобрен, и унутар гаража где колоне поједу сваки резервни метар. Само пуњење је стандардно АЦ; отисак је карактеристика.

Пет исплата колоне упола дебљине

Дубина од 150 мм чисти путеве за инвалидска колица и љуљање врата које би постоље од 240 мм блокирало; ово је димензија која одлучује да ли ће истраживање локације проћи.

Две утичнице типа 2 (16А+16А) омогућавају пуњење два аутомобила са једне тачке напајања, отприлике удвостручујући пропусност стуба са једним пиштољем.

Торањ је висок 1400 мм са 5-инчним екраном у висини очију на прометном месту.

ИП54 заштита и радни опсег од -20°Ц до +50°Ц покривају временске прилике на улици без заклона или надстрешнице.

ОЦПП 1.6Ј са Етхернетом, 4Г и ВиФи придружује се постојећој позадинској канцеларији без новог софтвера.

Свака јединица је ЦЕ сертификована и има 2-годишњу фабричку гаранцију, са роком испоруке од 15-20 радних дана из наше фабрике у Зхејиангу.

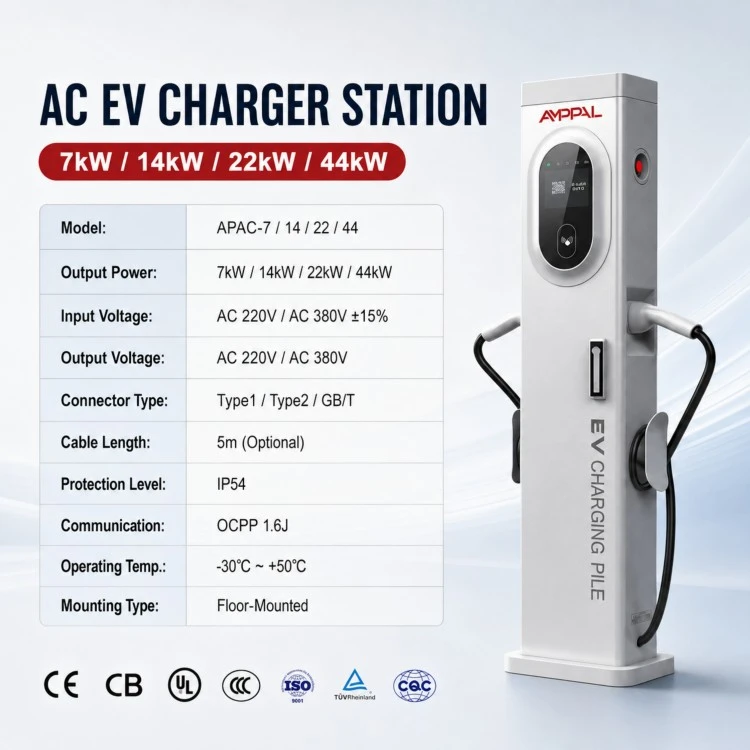

Техничке спецификације

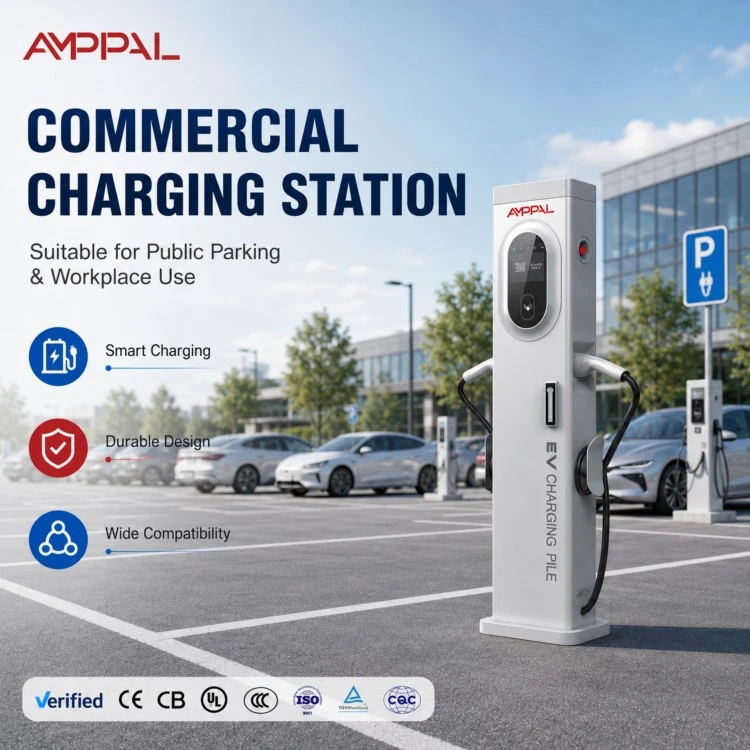

Сајтови на којима се наплаћује сваки центиметар

Уличне увале у старим европским градовима где је тротоар преузак за ормарић од 240 мм; кула од 150 мм грли линију ивичњака.

Углавни паркинг редови: један торањ на заједничкој траци служи два супротна реда.

Вишеспратни паркинг са уским скретањима рампе; профил држи видљиве линије отворене за возаче и камере.

Предворје хотела и канцеларија где пејзажни архитекта одбија гломазно постоље поред улаза.

Привремене локације за догађаје: једна сидрена база М12, два пиштоља и напајање од 380 В могу се пустити у рад за један дан.

Заступници који допуњују демо ЕВ преко ноћи без одустајања од паркинга у изложбеном простору.

Како кула служи два возила из једне колоне

380ВАЦ +/-15% трофазно напајање улази кроз основну плочу и пада на део ДИН шине унутар стуба, где га станица дистрибуира на две утичнице. Сваки пиштољ има 16А по фази; фирмвер ограничава укупну снагу на натписној плочици од 14 кВ и дели тај простор између два аутомобила.

Укључите први аутомобил и он ће повући цео буџет. Започните другу сесију и торањ ребалансира струју између обе утичнице без прекидања прве; екран приказује кВ и кВх сваке сесије у реалном времену.

Екран осетљив на додир покреће ток укључи и напуни, док ОЦПП 1.6Ј преноси сваки запис трансакције на ваш сервер преко Етхернета, 4Г или ВиФи мреже. Ако мрежа нестане, сесија се наставља и записи се отпремају касније.

Сертификација и тестови иза тога

ЦЕ усаглашеност са директивама о ниском напону и ЕМЦ, поново верификована пре испоруке сваке производне серије.

100% јединица прође хи-пот диелектрично тестирање и проверу континуитета уземљења на завршној линији.

Термички циклус од -30°Ц до +70°Ц према ИЕЦ 60068 на узоркованим јединицама, плус 96-часовни тест сланог спреја за приобалне инсталације.

48-часовно непрекидно сагоревање при пуном оптерећењу са праћењем струје, температуре и стабилности комуникације уживо.

Компоненте су усаглашене са РоХС и РЕАЦХ, а фабрика има систем управљања квалитетом ИСО 9001:2015.

Долазна инспекција покрива сваку серију конектора; лабава утичница типа 2 је најчешћи квар на терену који видимо у стубовима наизменичне струје.

Од равног челика до стуба од 1,4 метра: осам корака

Ласерско сечење: листови се секу на ЦНЦ ласерима до тачног профила торња, толеранције се држе до 0,1 мм.

Савијање и обликовање: ЦНЦ кочница преса савија шкољку стуба и тачкасти завари закључавају шав.

Роботско заваривање на ФАНУЦ крацима спаја основну конзолу и уводницу за каблове, исти процес који се користи на нашој ДЦ линији.

Површинска обрада: тростепена линија за чишћење и завршну обраду штити шкољку пре монтаже.

Претходно састављање: ДИН шина, контактори, уређај за диференцијалну струју и мерни модул су монтирани и затегнути према спецификацији.

Електроника: екран, комуникациона плоча и плоча за напајање су монтирани и повезани.

Учитавање фирмвера и провера усаглашености са ОЦПП: свака јединица се региструје и упарује са тест сервером пре бокса.

Коначни КЦ и паковање: Хи-пот тест, визуелна инспекција и паковање у картону затварају линију; стандардне поруџбине одлазе за 15-20 радних дана.

Да ли 14кВ одговара вашем отиску?

Торањ од 14 кВ зарађује тамо где је ограничење физичко. Ако је ваша локација широко отворена парцела са бетонским острвом спремним за стандардни постоље, купите јефтинији ормар од 240 мм; танак профил вам ништа не купује.

Такође је погрешно средство када аутомобили остају осам сати или више. Ноћни паркинг боље је опслуживати зидним кутијама од 3,5-7кВ уз делић цене, јер се 14кВ враћа само када возила улазе и излазе током дана.

Изаберите га када можете да бројите центиметре: уска средња трака, ред ивичњака са стриктним правилом назадовања или гаража у којој би шири ормар коштао паркинг место. Ако два аутомобила од отприлике 7 кВ одговарају вашем времену задржавања, ово је најефикаснији начин да га испоручите.

АМППАЛ наспрам стандардног постоља од 240 мм

Отисак: 150 мм наспрам дубине од око 240 мм значи да торањ пролази испитивање локације које одбија постоље.

Једно напајање, два аутомобила: једно трофазно коло служи за обе пушке, уместо за две одвојене инсталације.

Докази теста: ЦЕ, 100% хи-пот, 96-часовни слани спреј и 48-часовно сагоревање су документовани по серији, а не само наведени у брошури.

Услови куповине: стандардни модели од МОК 1 јединица, рок испоруке 15-20 радних дана, 2-годишња гаранција, резервни делови преко ДХЛ-а/ФедЕк-а.

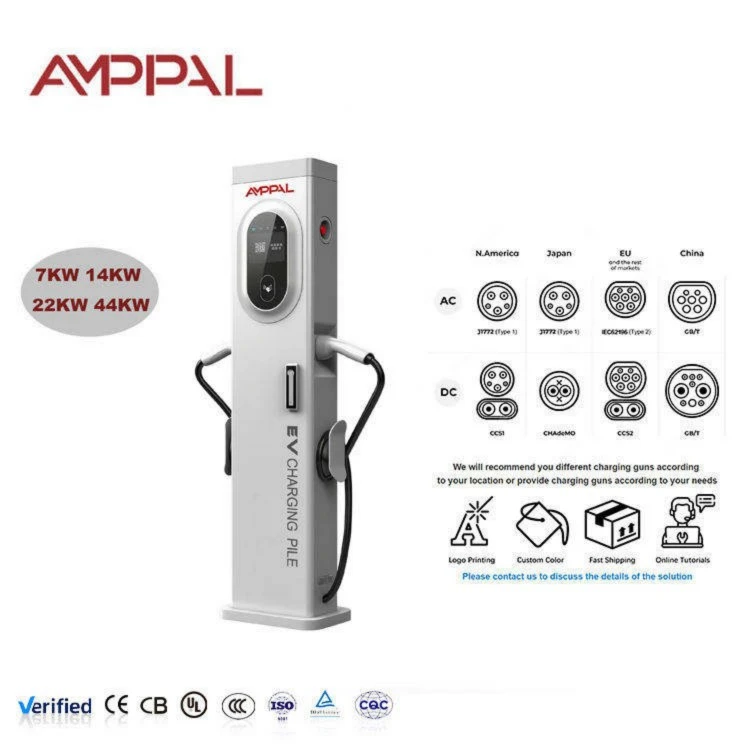

Прилагођавање: логотип, почетни екран и брендирање кабла могу се променити; испоручили смо извозне програме у 40+ земаља укључујући УАЕ, Саудијску Арабију, Казахстан, Немачку и Мексико.

Паковање и испорука: Достављање колона на локацију

Сваки торањ се испоручује у потпуности састављен у једном извозном картону од приближно 350 к 220 к 1460 мм са угаоним блоковима од пене; бруто тежина је око 45 кг укључујући комплет за сидрење и кабловске уводнице.

Картоне иду четири по палети, умотане са штитницима за ивице; контејнер од 40 стопа држи отприлике 60 торњева на палетима, или до 80 натоварених на под.

Стандардни услови су ФОБ Нингбо или Шангај, или ЕКСВ фабрика. Свака пошиљка укључује комерцијалну фактуру, листу паковања, товарни лист, потврду о пореклу и ЦЕ декларацију о усаглашености; поморски превоз до Ротердама или Џебел Алија обично траје 30-40 дана.

Подршка која поштује ваш временски оквир инсталације

2-годишња гаранција на грешке у производњи, рачунајући од испоруке, а не од пуштања у рад, за коју нам инсталатери кажу да поједностављује потраживања.

24-часовни одговор на техничке карте, са видео дијагностиком, тако да ваш електричар може да прође кроз поправку истог дана.

ДХЛ/ФедЕк резервни делови из нашег централног складишта; предмети који се брзо крећу као што су екрани осетљиви на додир и кабловске уводнице одлазе у року од 2 радна дана.

РМА на првом месту: пошаљите фотографије и серију уређаја, а ми ћемо одлучити између замене или поправке пре него што нешто пошаљете назад.

За увођење на више локација предлажемо један комплет за одржавање на 20 стубова које имате на залихама, тако да замена на терену никада не чека на царину.

Руковање на лицу места: погрешно против исправног

Погрешно: постављање торња тако да се кабл окреће ка саобраћајном пролазу. Десно: оријентишите стуб тако да оба кабла излазе даље од возне траке.

Погрешно: напајање торња из малог кола јер је само наизменична струја. Десно: димензионирајте довод за оба пиштоља заједно; 32А трофазни прекидач са проводницима од 6мм2 је сигурна почетна тачка, а затим проверите у складу са локалним кодом.

Погрешно: провођење Етхернет кабла у истом проводнику као и кабл за напајање. Десно: одвојени канали, удаљени најмање 30 цм, да би се мрежни линк заштитио од сметњи.

Погрешно: покривање екрана осетљивог на додир налепницама или натписима. Десно: нека екран буде чист; екран од 5 инча је једини локални интерфејс оператера.

Погрешно: под претпоставком да гаранција покрива вандализам. Десно: одмах пријавите штету са фотографијама и серијским бројем; 2-годишња гаранција покрива производне недостатке, тако да што брже документујете, то брже делујемо.

Шта менаџери сајтова извештавају после сезоне

Оператер паркинга у Дубаију водио је 12 ових кула дуж ивичњака који је општина сматрала преуским за стандардне постоље. После осам месеци лета на 45°Ц, један екран осетљив на додир је почео да трепери, што смо заменили под гаранцијом у року од недељу дана. Његов резиме: стуб је танак, али се није савио, љуљао или прегрејао.

Немачка хотелска група стандардизовала је торањ за свој паркинг у дворишту након што је архитекта одбио шири кабинет. Њихова једина замерка: 4Г антена пада на једну траку унутар дворишта, па сада наручују ВиФи/Етернет верзију и каблом је повезују са прекидачем зграде.

Саудијски извођач је купио прву серију од 20 за развој мешовите намене. Инсталације сидра су његовим електричарима одузеле два сата по торњу првог дана и мање од сат времена након што је видео шаблон за бушење; од тада су наручили још три серије.

Често постављана питања

П: Могу ли се два аутомобила заиста пунити у исто време на торњу од 14 кВ?

О: Да, обе утичнице су под напоном и станица дели буџет од 14кВ између њих; један ауто добија пуни буџет када је сам.

П: Какав је размак потребан торњу од ивичњака или зида?

О: Оставите око 600 мм радног простора испред утичница; отприлике 200 мм бочно је довољно за кабловску петљу.

П: Да ли је за танак торањ потребан бетонски темељ?

О: М12 анкер база на бетонској подлози 300 к 300 мм је стандардна; на асфалту испоручујемо носач за површинску монтажу.

П: Са којим конектором се станица испоручује?

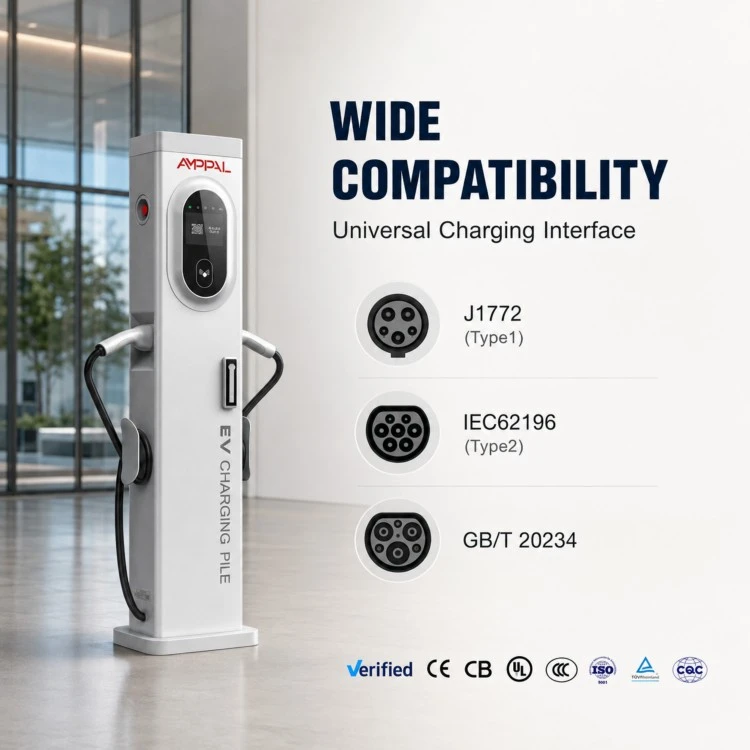

О: Две утичнице типа 2 са кабловима од 4,5 м као стандард; овај АЦ модел не нуди ЦЦС.

П: Може ли торањ радити на једнофазно напајање?

О: Не, потребно је 380ВАЦ трофазно; за једнофазне локације погледајте наше зидне АЦ станице од 3,5-7кВ.

П: Како наплата функционише без терминала за плаћање?

О: ОЦПП 1.6Ј преноси тарифе и даљинско покретање/заустављање вашој бек-канцеларији или роминг платформи, док екран приказује податке о сесији локално.

П: Које је време испоруке за наруџбу контејнера?

О: 15-20 радних дана за стандардне моделе након потврде поруџбине и депозита.

П: Да ли је екран читљив на директној сунчевој светлости?

О: То је ЛЦД екран у боји дијагонале 5 инча са поставком спољашње осветљености; на јаком подневном сунцу помаже и хауба за сенку коју нудимо као опцију.
