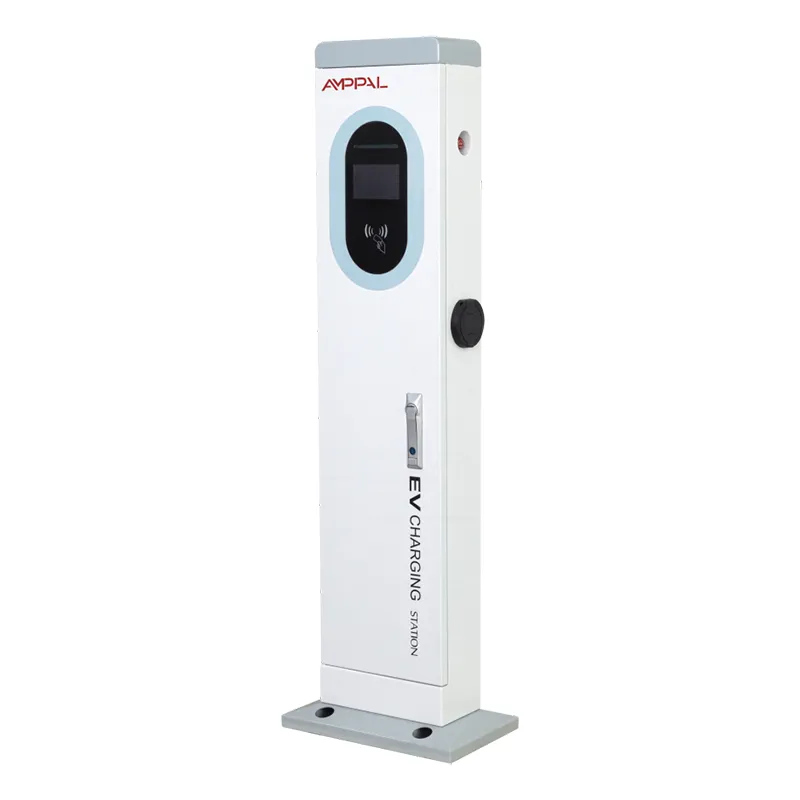

14кВ Дуал-Порт АЦ ЕВ торањ за пуњење за комерцијална паркиралишта

Две тачке пуњења на једној подлози

Два паркинг места могу да деле једну колону за пуњење - та једина одлука је цела прича о овом производу. АФ-АЦ-14кВ је торањ димензија 410 к 240 к 1400 мм са два топова наизменичне струје од 7 кВ, једним екраном у боји осетљивим на додир од 5 инча, једним комплетом терминала за плаћање и једним мрежним модулом који служи обе стране.

Замислите то као две зидне кутије кондензоване у једну самостојећу колону, без дуплираних делова. Један темељ, једно кућиште, једно кућиште ИП54, једно напајање од 220ВАЦ +/-20% - и два аутомобила који се пуне у исто време по 7кВ сваки.

За власнике сајтова који рачунају цену по заливу, то је место где торањ мења табелу. Други залив престаје да кошта скоро колико и први. Два одељка, један уговор о одржавању, један комплет докумената - бројеви престају да се удвостручују.

Аргумент трошкова по заливу

Један темељ уместо два - једна бетонска подлога и комплет за анкере покривају оба поља.

Један мрежни модул, једна СИМ, један екран - овде се деле делови који се дуплирају на два одвојена пуњача.

Једна посета монтажи - једна екипа и један кабл до колоне, отприлике половина рада на градилишту за две јединице.

На прорачунским листовима наших купаца, укупна инсталирана цена по лежишту обично пада 25-35% испод два одвојена пуњача од 7 кВ.

Једна улазна тачка ОЦПП-а – два лежишта се појављују као један уређај на позадинској страни, тако да пуштање у рад и дневно праћење трају мање времена.

Стандардизовани резервни делови - исти екрани, пиштољи и контролне плоче се користе у нашој серији торњева, тако да један резервни комплет покрива неколико локација.

Техничке спецификације

Најбоље локације за торањ са два топова

Парцеле хотела и одмаралишта где се два увала за госте обично попуњавају око времена одјаве.

Парцеле тржног центра са упареним крајњим увалама близу улаза.

Паркинги на радном месту упарују места за запослене, где оба аутомобила долазе и одлазе по истом распореду.

Општинске парцеле где је ширина залива тесна и два одвојена стуба би била гужва у реду.

Стан и стамбени простор који опслужују два наменска стана.

Како два пиштоља деле један торањ

Оба пиштоља црпе из истих 220ВАЦ +/-20% напајања кроз једну контролну јединицу. Када се два аутомобила прикључе одједном, сваки пиштољ испоручује до 7 кВ - комбиновано 14 кВ. Када се само један аутомобил укључи, он и даље добија до 7кВ; овај торањ не концентрише снагу на један топ, а ми се не претварамо другачије.

Екран од 5 инча приказује обе сесије, тако да свако лежиште добија свој статус пуњења, ток плаћања и рачун. Пошто се оба пиштоља налазе на једном уређају, возач који плаћа картицом или АПП-ом не мора да зна на ком се одељку налази – сесија прати пиштољ на који је прикључен.

Оба лежишта извештавају бацкенд преко једне ОЦПП 1.6 или 2.0 везе. То значи један унос уређаја, једно ажурирање фирмвера и једну сесију даљинске дијагностике за два паркинг места. Менаџер са два туцета кула види два туцета уређаја на контролној табли, а не четрдесет осам.

Капије квалитета пре него што ознака ЦЕ крене

Торањ има ЦЕ ознаку у складу са директивама о ниском напону и ЕМЦ, са фајлом који се чува по серији модела.

ИП54 верификован лабораторијским тестирањем и тестирањем треће стране - отпоран на прашину и прскање, са запечаћеним уводницама за каблове.

96-часовно испитивање сланом спрејом на прашкастом премазу, стандардно за наш програм за приморски извоз.

Тестирање оптерећења са двоструким пиштољем - оба излаза раде при пуној називној снази истовремено да би доказали комбиновано понашање од 14 кВ.

Тестирање температуре на -20Ц до +50Ц, укључујући читљивост са екрана при хладном старту.

Ниједан торањ не испоручује се без сопственог извештаја о тестирању са серијским бројем. Сертификација на нивоу фабрике покрива ЦЦЦ, ТУВ, УЛ и ЦБ.

Како је изграђен торањ са два пиштоља

Профил стуба 410 к 240 је ласерски исечен и избоден на нашим сопственим линијама, а не купљен.

ТРУМПФ прес кочнице формирају колону; ФАНУЦ роботи заварују шавове.

Наноси се прашкасти премаз, а серијски узорци се шаљу на испитивање у сланом спреју.

АЦ линија одговара контролној јединици, контактору, екрану и оба пиштоља са својим футролама.

ИП54 заптивање се проверава на улазима за каблове и оквиру екрана.

Сваки торањ изводи тест истовременог оптерећења са два пиштоља плус тестови плаћања и мреже.

КЦ бележи серијски број, резултате испитивања и ЦЕ документе, а затим књижи отпрему.

Стандардно време испоруке је 15-20 радних дана; Резервације контејнера се потврђују пре почетка производње.

Један торањ са двоструким оружјем или два појединачна пуњача?

Два одвојена пуњача од 7 кВ побеђују у тачно једној ситуацији: када су два лежишта удаљена један од другог, као што су супротни крајеви парцеле, где би кабл за довођење до заједничке колоне коштао више од кућишта друге јединице.

Свугде другде кула побеђује у новцу и одржавању. Два пуњача значе два темеља, два екрана, два мрежна модула, две СИМ картице и две инсталационе посете. Један торањ замењује све то са једним од сваког, због чега се цена инсталирања по лежишту обично смањује за четвртину до трећине. Уштеда је довољно стварна да неколико наших дистрибутера сада подразумевано цитира торњеве са два топова кад год су два суседна лежишта.

Ко не би требало да га купи: локације са једним заливом данас и без планираног другог - торањ са једним топом од 7 кВ је јефтинији; или парцеле где два поља за пуњење морају остати физички одвојена за више од неколико метара. Купите торањ када два поља седе једно поред другог и тако ће и остати.

Зашто увозници поново наручују други контејнер

Директне фабричке цене од Зхејианг Анфу Нев Енерги Тецхнологи Цо., Лтд. у Иуекингу - основано 2014. године, национално мало гигантско предузеће.

Један СКУ који покрива два лежишта, што поједностављује залихе увозника и обуку инсталатера.

Датотеке са сертификатима (ЦЕ плус ЦЦЦ, ТУВ, УЛ и ЦБ) спремне за предају локалним властима и комуналним предузећима.

1.000.000+ јединица испоручених до 2024. у више од 40 земаља, уз поновљене поруџбине од дистрибутера у Малезији, Турској и Заливу.

ОЕМ и ОДМ опције - прилагођена боја, логотип и брендирање плаћања, са МОК-ом који се разматра по пројекту.

Испорука торња од 1,4 метра без оштећења

Кутија је вертикална, са упориштем изграђеним око лица екрана и обе футроле. Анкер вијци, шаблон за бушење и монтажни хардвер се налазе у истом сандуку, тако да инсталатер има све од првог дана.

Дужина сандука од 1400 мм је кључна фигура за планирање контејнера - сандуци леже равно и наслагани, а контејнер од 20 стопа носи отприлике 60-80 торњева у зависности од димензија сандука. Наша шалтерска служба потврђује тачан број пре него што резервишете.

Подразумевано наводимо ФОБ Нингбо или Шангај; ЕКСВ и ЦИФ су доступни. Папирологија обухвата фактуру, листу паковања, товарни лист и копију ЦЕ сертификата - припрема се у року од 15-20 радних дана.

Услови услуге које купци треба да знају

2 године гаранције која покрива оба пиштоља, екран и модул за плаћање.

Резервни склопови пиштоља и паравани за брзу отпрему - два најчешћа артикла за хабање.

Даљинска дијагностика преко 4Г или Етхернет мреже, са ажурирањима фирмвера која се испоручују преко позадинске мреже.

Савет за особље на локацији: једном недељно пребришите екран сувом крпом и проверите да ли се каблови у обе футроле повијају.

Упутство за употребу, инсталацијски цртеж и водич за подешавање ОЦПП-а се испоручују са сваком јединицом.

Грешке у инсталацији које уништавају добар торањ

Погрешно: закопавање кабла за напајање без проводника и нада да ће преживети. Десно: повуците кабл у цев до основе стуба, са сервисном петљом за будуће поновно затварање.

Погрешно: сипање подлоге на око и подешавање торња да се након тога изравна. Десно: сипајте на испоручени шаблон и проверите ниво пре него што бетон стврдне.

Погрешно: пустити оба кабла да леже преко пролаза између лежишта. Десно: усмерите сваки пиштољ према сопственом одељку тако да се возачи никада не спотакну о кабл друге стране.

Погрешно: под претпоставком да канцеларијски ВиФи досеже оба одељка. Десно: проверите сигнал на позицији колоне пре сипања - или поставите 4Г СИМ.

Погрешно: прескакање провере уземљења јер торањ изгледа чврсто. Десно: проверите континуитет уземљења на шипки за уземљење јастучића током пуштања у рад.

Приче оператера са сајтова са два залива

Управник имања у Атини је крајем 2024. опремио осам кула у два стамбена блока, а становници су делили четири јединице са двоструким оружјем за осам увала. Њена белешка после шест месеци: једну футролу за пиштољ је требало поново затегнути, а укућани су се свађали ни о чему другом - што се, за стамбену плочу, рачуна као тихи успех.

Холандски оператер паркинга води торањ на П+Р парцели изван Утрехта - два одељка, једна колона, плаћање картицама. Његов коментар: други залив је био у основи бесплатна инфраструктура, платили смо само додатни пиштољ. Мала замерка је положај екрана: добро стоји, незгодно ако желите да га гледате из аутомобила.

Турски дистрибутер који купује торњеве од 14 кВ за хотелске ланце рекао је да је торањ скратио његово време за инсталацију по простору са два дана на један. Његова замерка: испоручени шаблон претпоставља много нивоа, а двема његовим сајтовима су прво била потребна мала подешавања нивелисања.

Питања о пуњењу са два пиштоља

П: Ако се два аутомобила пуне одједном, коју брзину сваки добија?

О: Сваки пиштољ истовремено испоручује до 7кВ, комбиновано 14кВ - ни један залив не изгладњује другог.

П: Може ли један пиштољ испоручити свих 14 кВ?

О: Не. Плафон сваког пиштоља је 7кВ, тако да се један аутомобил и даље пуни до 7кВ; изаберите торањ од 22кВ или 44кВ ако вам треба више по возилу.

П: Колико паркинг места служи један торањ?

О: Два, један по пиштољу, идеално један поред другог - кабл сваког пиштоља стиже до сопственог одељка.

П: Да ли су за торањ потребна два одвојена струјна кола?

О: Нема - један 220ВАЦ +/-20% напајање опслужује оба пиштоља преко унутрашње контролне јединице.

П: Да ли је 14 кВ довољно за модеран ЕВ преко ноћи?

О: Да. 7 кВ по аутомобилу додаје отприлике 45 км домета на сат, тако да сесија преко ноћи покрива пуну батерију за већину путничких ЕВ.

П: Колико кошта по лежишту у односу на два појединачна пуњача?

О: На типичним локацијама инсталирани трошак по заливу пада 25-35% нижи, углавном због дељења темеља, мрежног модула и посете инсталације.

П: Могу ли да управљам са два пиштоља независно у позадини?

О: Да - сваки пиштољ је засебан ОЦПП конектор на једном уређају, тако да можете да одредите цену, распоред и извештај по одељку.

П: Које је време испоруке?

О: 15-20 радних дана, са пуним пакетом докумената и ЦЕ сертификатом који се шаље из Нингбоа или Шангаја.
