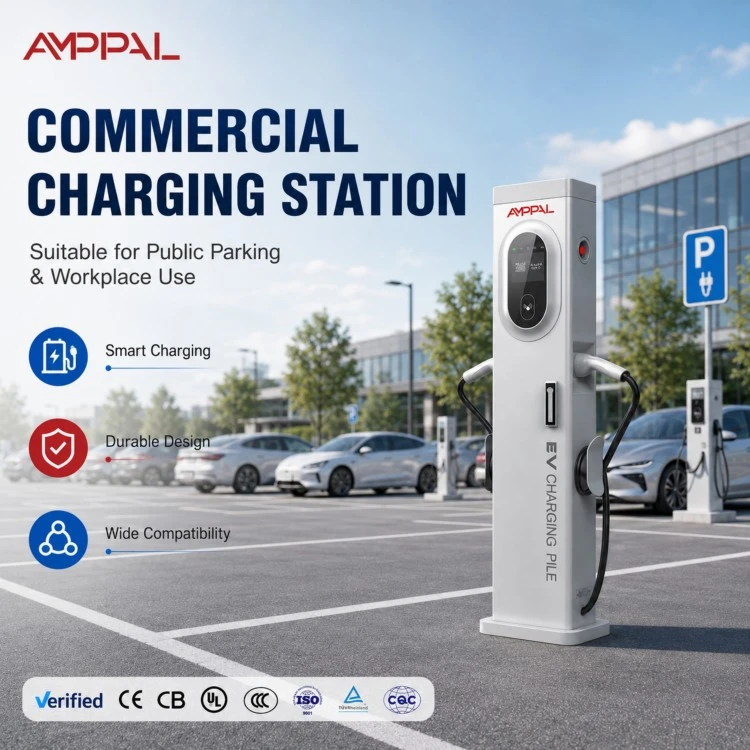

44кВ Слим Товер пуњач са два порта АЦ ЕВ за комерцијалне паркинге

Питање 44кВ је питање панела

Већина АЦ пуњача са двоструким пиштољем поквари на папиру пре него што покваре на терену. Квар није пуњач; то је прво питање електричара: шта плоча има да даје?

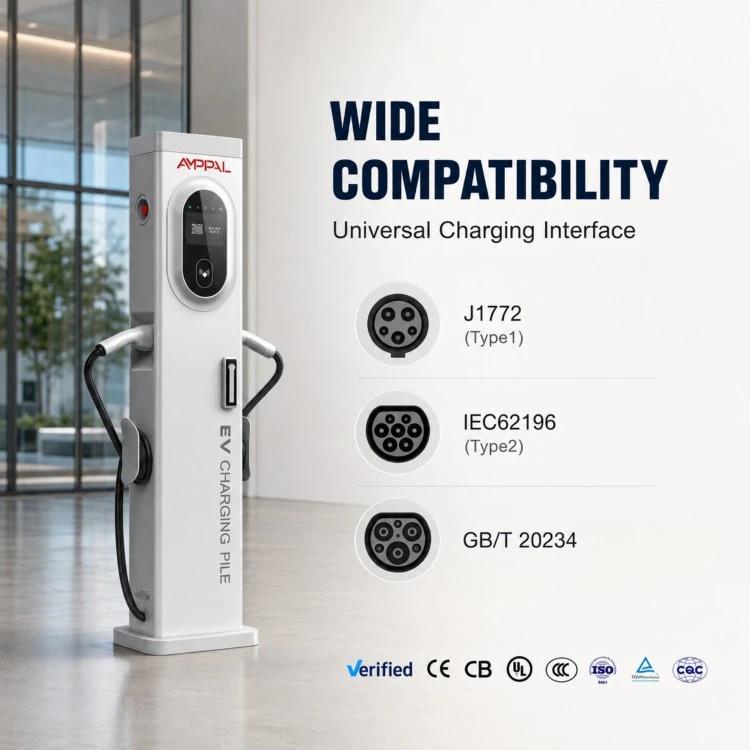

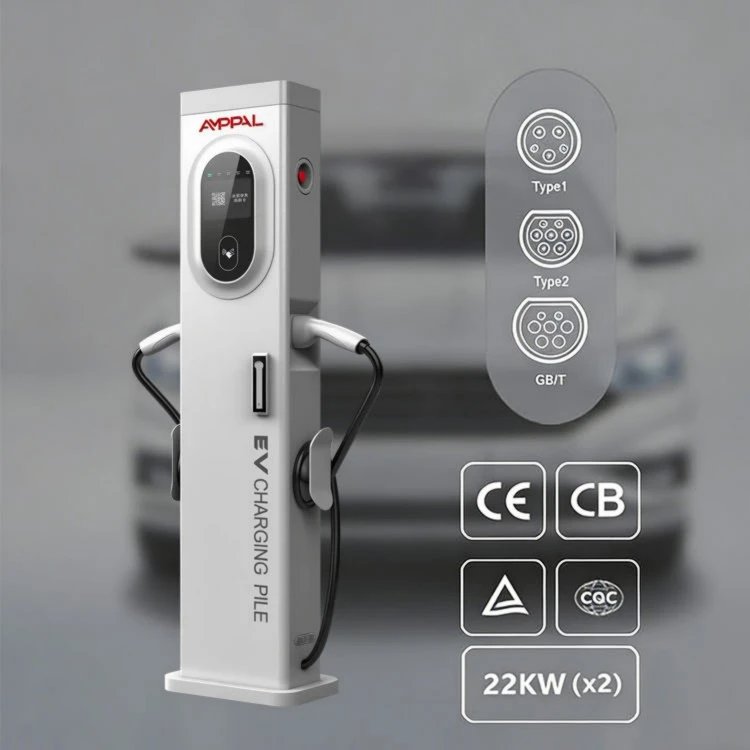

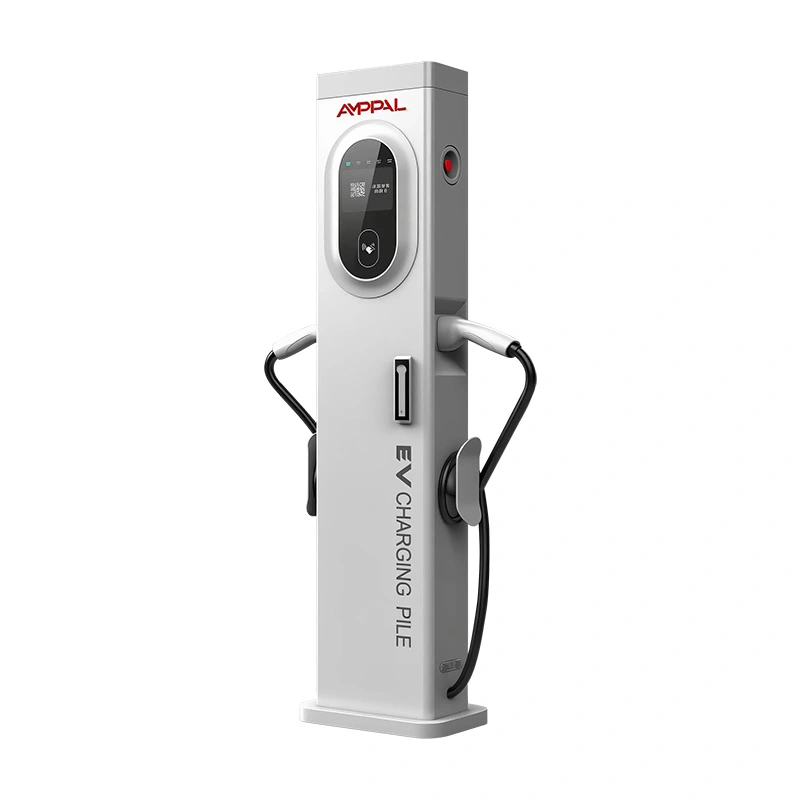

АМППАЛ 44кВ СлимТовер (АФ-АЦ-044-И-А-0-4-ЈА-П) носи два пиштоља типа 2 на 32А+32А на трофазном напајању од 380ВАЦ, са стуба од 300к150к1400мм са 5-инчним екраном осетљивим на додир. Свака утичница може да повуче отприлике 21кВ; пар се заједно приближава натписној плочици од 44 кВ.

Ова страница је написана за особу која потписује електричне цртеже. Ако сте то ви, прочитајте математику у наставку пре него што се заљубите у спецификацију.

Добра вест је да је математика једноставна и јавна: волти, ампери и квадратни корен. Лоша вест је да то нико не ради на дан када стигну пуњачи. Урадите то сада, на папиру, пре него што се контејнер резервише.

Шта пуно оптерећење 32А+32А значи за вашу локацију

Два аутомобила, оба на 32А по фази: ваш напојник мора носити око 64А по фази у истом тренутку, или се узводни прекидач активира у најгорем могућем тренутку.

Планирајте трансформатор: сваки торањ додаје до 44кВ прикљученог оптерећења; десет кула значи 440кВ пре него што рачунате осветљење и ХВАЦ.

Димензионисање кабла почиње од 16 мм2 бакра по фази за кратко време и расте са растојањем; 25 мм2 или 35 мм2 је уобичајено за стазе преко 50 метара.

Дужност прекидача: трофазни прекидач од 80А, или две јединице од 40А са једним по пиштољу, даје пару простора за главу без сметњи.

Фазни баланс је споредна предност: трофазно оптерећење 32А+32А је љубазније према мрежи од три једнофазна пуњача од 7кВ постављена на једну фазу.

Ако локација не може да обезбеди пуно оптерећење, ОЦПП 1.6Ј управљање оптерећењем може да ограничи торањ са нижим буџетом, а ви задржите простор за касније.

Топлота је део буџета: 44кВ рада сатима загрева панелну просторију, па планирајте вентилацију пре првог лета.

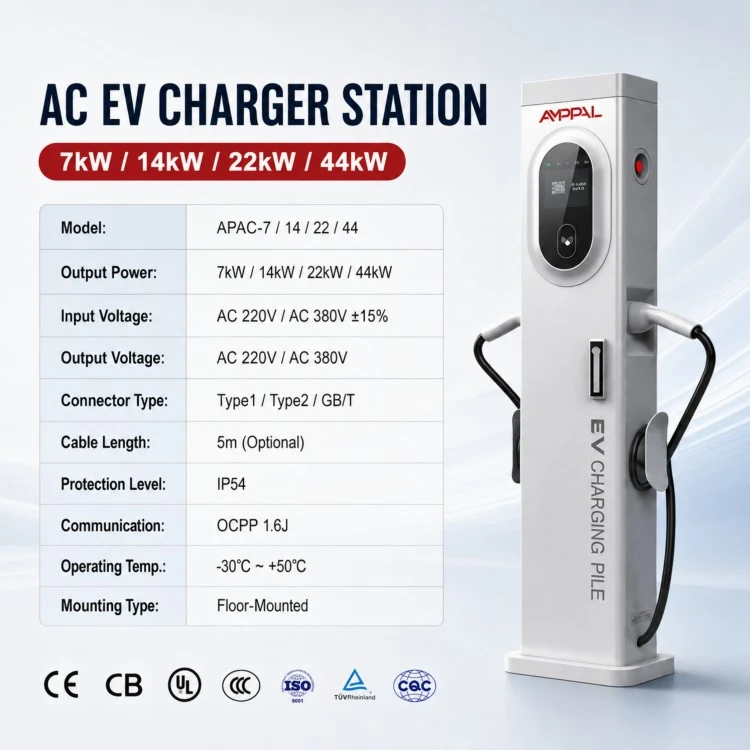

Техничке спецификације

Случајеви употребе који оправдавају капацитет од 44 кВ

Депо дворишта где комбији паркирају један до три сата између смена; 44кВ по лежишту претвара време застоја у употребљив опсег.

Такси стајалишта и чворишта за вожњу у којима се возачи брзо ротирају, а време задржавања је мање од два сата.

Предворје за камионе које опслужују доставна возила и лака комерцијална возила до 3,5 тоне.

Складиште пристаје у коме низ кула дели једну трансформаторску просторију.

Флете за изнајмљивање електричних возила које морају да окрећу аутомобиле између изнајмљивања без чекања преко ноћи.

Стамбени блокови са трофазним сервисом где је 44кВ највећа снага наизменичне струје коју дистрибутер дозвољава на доводу.

Паркиралишта на аеродромима и станицама где је јутарњој гужви плуг-ин хибрида потребно брзо допуњавање пре поласка.

Читање тока снаге: од панела до утичнице

Снага напушта разводну плочу на трофазном напајачу и улази у торањ кроз основну уводницу. Унутра, станица независно мери сваки пиштољ, тако да натписна плочица од 44 кВ није једна огромна утичница већ два кола од 32 А која деле једно кућиште.

Када се један ауто укључи, може да користи пуних 32А сопственог пиштоља. Када стигне други аутомобил, оба повуку до 32А; торањ држи две сесије одвојене за наплату, а ОЦПП 1.6Ј извештава о енергији сваког конектора посебно.

Мерење по утичници је важно за подељену наплату: закупац А плаћа за топ 1, закупац Б за пиштољ 2, а сервер никада не меша два укупна кВх.

Једна замка коју вреди назвати: смањење вредности. Ако је напајање слабо, прекидач се активира уместо да торањ успорава. Поклопац фирмвера је контролисана алтернатива, па одлучите о буџету пре ожичења, а не после првог путовања.

Евиденција квалитета у које инжењер може да верује

Усклађеност се сматра у складу са директивама о ниском напону и ЕМЦ, а датотека се поново проверава кад год се промени степен напајања.

Свака станица је тестирана и уземљена пре него што напусти линију — при 32А по пиштољу нема маргине за сумњиву путању до земље.

Рад при пуном оптерећењу: торањ од 44 кВ је тестиран на горење током 48 сати непрекидно на струји са натписне плочице, са забележеним температурама у ормару.

Узорковане колоне имају термалне циклусе ИЕЦ 60068 између -30°Ц и +70°Ц, плус 96 сати сланог спреја на завршној обради.

Зглобови сабирница и конектора испитани обртним моментом; лабави завршеци су класични узрок топлотних кварова у високострујним АЦ зупчаницима.

Набавка компоненти прати РоХС и РЕАЦХ унутар система ИСО 9001:2015; ЦЦЦ, ТУВ, УЛ и ЦБ обим постоји на нивоу фабрике.

Секвенца састављања осам станица

Ласерски резана шкољка, толеранција 0,1 мм, на ЦНЦ линији.

Прес-кочница преклапање и шавно заваривање тела торња.

ФАНУЦ роботско заваривање основне плоче и носача уводнице.

Тростепено чишћење површине и завршна обрада.

Одељак са високом струјом: сабирнице, контактори и расклопни уређај 32А, уграђен и затегнут.

Мерење и електроника: бројила кВх по утичници, комуникациона плоча и екран осетљив на додир од 5 инча.

Оптерећење фирмвера и ОЦПП усаглашеност раде на тест серверу.

Тестирање оптерећења са узорком, хи-пот, визуелна пропусница, затим паковање. Израда траје 15-20 радних дана.

Водич за одређивање величине: када 44кВ одговара (а када не)

Купите торањ од 44 кВ када трансформатор и панел већ имају простор за главу, или када дизајнирате електрични систем од нуле и можете га правилно димензионисати. Додатни капацитет у односу на модел од 14 кВ је стваран само ако га храна може испоручити.

Прескочите га ако је ваш сајт на 32А једнофазном напајању; водили бисте торањ са делић његове оцене, плаћајући капацитет који не можете да користите. Прескочите и то када се аутомобили паркирају преко ноћи осам и више сати; 7-11кВ АЦ кошта мање и нежнији је по питању трајања батерије. А ако је ваш стабилан паркинг са стриктним распоредом, прво потврдите дозвољени капацитет прикључка дистрибутера; неки региони ограничавају пуњење наизменичном струјом по локацији.

Ако је панел тесан, али потражња је стварна, искрен одговор је управљање оптерећењем: дозволите ОЦПП-у да затвори торњеве сада и подигните га како локација расте. Тај план функционише са овим торњем јер фирмвер прихвата удаљено ограничење струје.

АМППАЛ против буџетских ривала са двоструким оружјем

Стварна 32А+32А способност: неки нижи стубови рекламирају 44кВ али се испоручују са 16А контакторима; штампамо оцену по пиштољу на натписној плочици.

Независно мерење по утичници за подељени обрачун, а не једно збројено бројило.

ОЦПП 1.6Ј преко Етхернета, 4Г и ВиФи мреже, тако да се торањ придружује системима за управљање оптерећењем и ромингом.

Доказ теста: топлотни рад при пуном оптерећењу, евиденција обртног момента и резултати сланог спреја доступни по серији.

Комерцијални услови: МОК 1 јединица, 15-20 радних дана време испоруке, 2-годишња гаранција, ДХЛ/ФедЕк резервни делови.

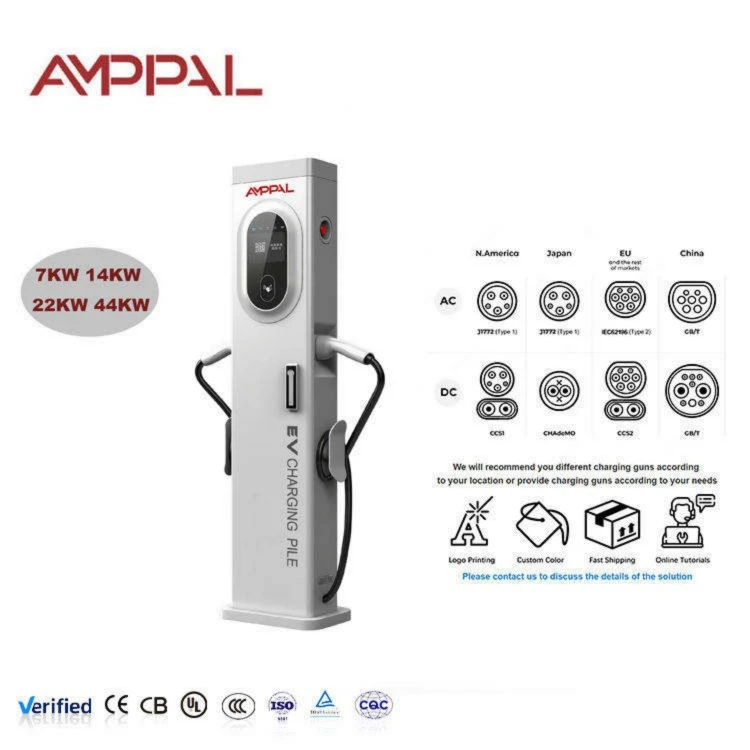

ОЕМ опције за логотип, екран и брендирање каблова; извози у 40+ земаља од 2014.

Логистика и детаљи паковања

Сваки торањ се испоручује у потпуности састављен у 5-слојној кутији за извоз од око 350 к 220 к 1460 мм са угаоним блоковима од пене, комплетом за сидрење и кабловским уводницама унутра; бруто тежина је око 45 кг.

Четири картона иду на палету са штитницима за ивице и скупљајућом фолијом; контејнер од 40 стопа садржи око 60 торњева палетизираних или до 80 подних торњева, а ЛЦЛ поновно паковање се организује на захтев.

Цене су обично ФОБ Нингбо или Шангај, са ЕКСВ на захтев. Свака пошиљка носи фактуру, листу паковања, товарни лист, сертификат о пореклу и ЦЕ декларацију о усаглашености. Консолидоване пошиљке за Блиски исток и ЗНД се договарају недељно, што скраћује транзит за мање поруџбине.

Услуга која почиње са панелом

Гаранција од 2 године од датума испоруке, која покрива фабричке грешке, укључујући део са високом струјом.

24-часовни технички одговор; наши инжењери се редовно придружују позивима за пуштање у рад како би прегледали подешавање панела са вашим електричаром.

Резервни делови преко ДХЛ/ФедЕк-а; контактори, бројила и екрани осетљиви на додир одлазе у року од 2 радна дана.

РМА према фотографијама и серијском броју: замена или поправка је потврђена пре него што се било шта врати.

Бесплатан пакет подршке: табела за израчунавање улагача, вредности обртног момента и контролна листа за пуштање у рад.

Упозорења о ожичењу и раду

Погрешно: под претпоставком да прекидач од 32А покрива оба пиштоља. Десно: подесите напајање за 64А по фази укупно, или заштитите сваки пиштољ посебно.

Погрешно: поновна употреба танког кабла са старе инсталације. Десно: минимално 16 мм2 по фази, увећано за дуге стазе; проверити пад напона при пуном оптерећењу.

Погрешно: остављање торња заувек на поклопцу фирмвера јер панел никада није надограђен. Десно: забележите поклопац у дневник одржавања и подигните га тек након што се докаже довод.

Погрешно: мешање станара пиштоља 1 и пиштоља 2 на једној фактури. Десно: држати омогућено мерење по утичници; ОЦПП извештава о сваком конектору посебно.

Погрешно: игнорисање обртног момента након посете сервису. Десно: поново затегните сабирничке и папучне везе годишње; топлотни кварови у зупчаницима наизменичне струје су скоро увек лабави спојеви.

Погрешно: прескакање уређаја диференцијалне струје. Десно: поставите РЦД од 30мА према локалним правилима; торањ ради са стандардном РЦД заштитом.

Инжењери објеката својим речима

Управник депоа у Алматију опремио је шест стубова за општински возни парк од 40 комби возила. Математика фидера 64А по фази била је цео разговор са његовим дистрибутером; након што је трансформаторски простор потврђен, пуштање у рад је трајало један дан. Он је приметио да су ознаке обртног момента на поклопцу сабирнице спречиле његове електричаре да нагађају.

Логистички оператер у Гвадалахари упарио је торњеве са трансформатором од 250 кВА за двадесет планираних поља. Признају да су претерали трансформатор за један корак; додатни трошкови су били мали и пут раста је сада бесплатан. Њихова притужба: мени од 5 инча је дубок, а возачи ионако углавном користе апликацију.

Оператер складишта у близини Москве покреће торњеве са ограничењем фирмвера од 11 кВ све док се наредне године не укључи други фидер. Управо такав план смо ми предложили и зато нису купили јефтинији једнотарифни пуњач.

Честа питања: Снага, панели и двоструки пиштољи

П: Који напојник је потребан једном торњу од 44 кВ?

О: Трофазно напајање величине око 64 А по фази при пуном оптерећењу, са проводницима од 16-25 мм2 у зависности од дужине рада.

П: Могу ли оба пиштоља заиста испоручити 32А одједном?

О: Да, сваки пиштољ има 32А по фази; заједно се приближавају натписној плочици од 44 кВ.

П: Колико стубова може да подржи трансформатор од 250кВА?

О: Око пет при пуном оптерећењу; са ОЦПП управљањем оптерећењем можете инсталирати више и ограничити укупно.

П: Да ли торањ подржава управљање оптерећењем?

О: Да, ОЦПП 1.6Ј удаљена ограничења струје омогућавају платформи да затвори сваки конектор.

П: Да ли је овај торањ једнофазни компатибилан?

О: Не, потребно му је 380ВАЦ трофазно; за једнофазне локације погледајте наше зидне станице од 3,5-7кВ.

П: Која је величина кабла за трчање од 60 метара?

О: Израчунајте пад напона на 64А по фази; већина 60м стаза слете на 25мм2, али проверите код свог електричара.

П: Зашто је мерење по пиштољу важно?

О: Два станара на једној кули требају одвојене укупне кВх за поштено наплату; торањ независно мери сваку утичницу.

П: Које је време испоруке?

О: 15-20 радних дана за стандардне моделе након депозита, исто као и наши други АЦ торњеви; масовне поруџбине су заказане на котацији.
