3,5 кВ Цомпацт Валлбок АЦ ЕВ пуњач за кућно и канцеларијско пуњење

Шта је овај пуњач (и за кога је)

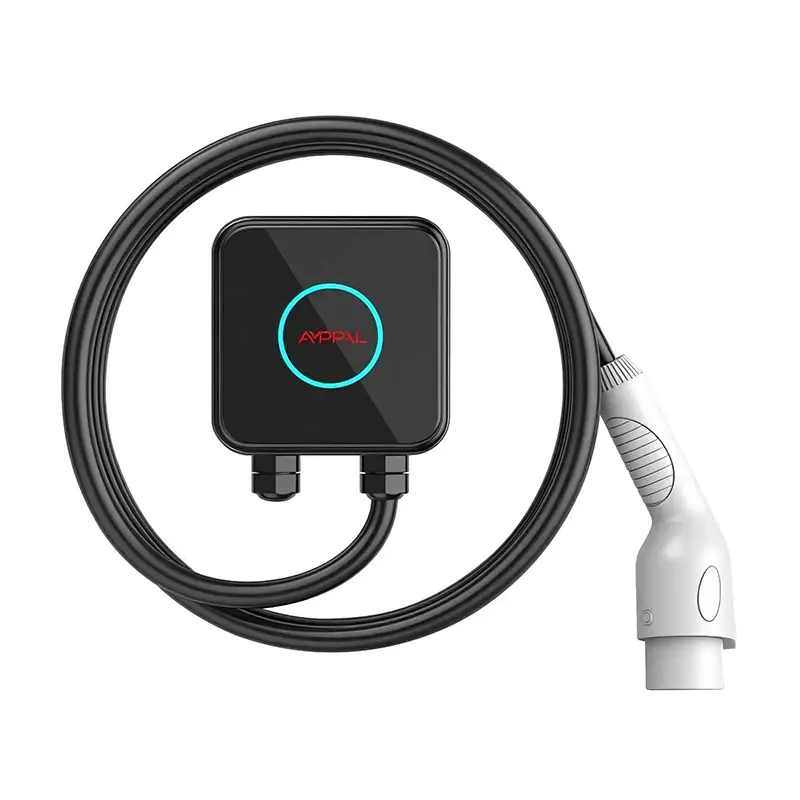

Кутија димензија 150 к 150 к 65 мм је отприлике величине дебелог романа са тврдим повезом или кућног рутера. То је цело тело АМППАЛ 3.5кВ Цомпацт - свака компонента, сигурносни релеј и контролна плоча унутар њега.

Већина зидних кутија на тржишту је три до пет пута већа од запремине. У скученом подрумском простору, поред бојлера или на зиду ширине пола метра, та разлика одлучује да ли уопште можете да уградите пуњач.

Направили смо ову јединицу за просторе које сви други игноришу: уске стамбене зграде за паркирање, старе стамбене зграде без електричне собе, степеништа, чак и заједнички зид у дворишту. Ако ваш зид има 150 мм слободне ширине, има места за овај пуњач.

Зашто екстремна компактност мења вашу инсталацију

Мала величина није стилски трик. Он мења физичку математику инсталираног ЕВ пуњача на четири начина.

Прво, висина монтаже. Јединица дубине 65 мм мање вири из зида, тако да може да седи у пролазу без ометања пешачког саобраћаја - поред степеништа у подруму, где би кутија дубока 120 мм вирила у пролаз.

Друго, уклапа се у постојећа кућишта. Извођачи радова у Италији и Пољској поставили су Цомпацт унутар већ постојећег металног разводног ормана, штитећи га од временских прилика и вандализма без новог зида.

Треће, постављање каблова. Кабл улази и излази близу зида, тако да површински вод изгледа чисто и треба му само два зидна утикача.

Четврто, тежина. На отприлике 1 кг јединица се фиксира са четири завртња у гипсане плоче или циглу; нема потребе за ловом на клин или бушење у бетон.

Шта се налази у овако малом пуњачу

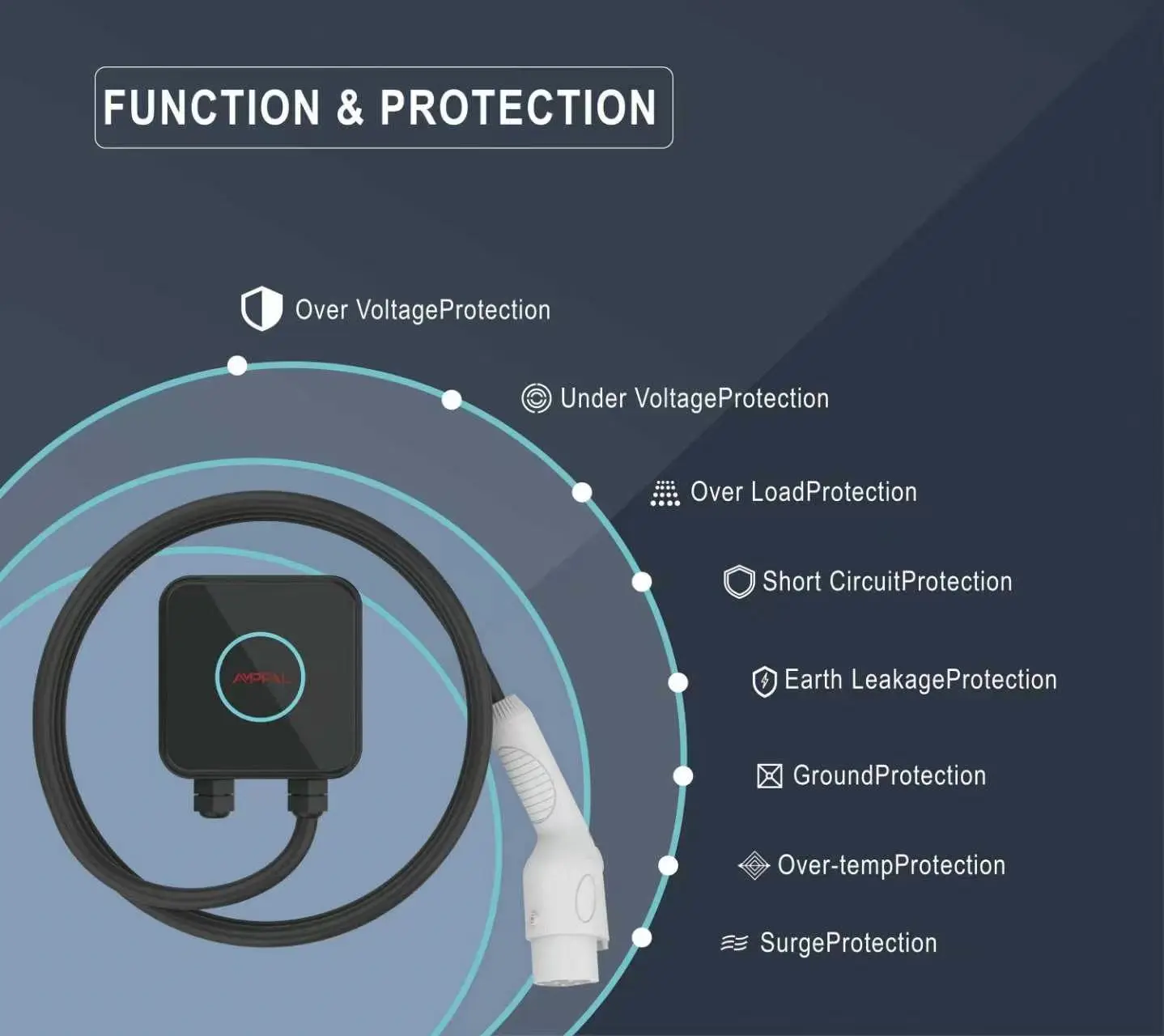

Компактни Валлбок АЦ ЕВ пуњач од 3,5 кВ за кућно и канцеларијско пуњење је станица за пуњење у режиму 3 према ИЕЦ 61851-1:2017. Не претвара наизменичну струју у једносмерну - тај посао остаје у ауту. Оно што ради је управљање безбедним руковањем: пилот сигнал, контрола релеја, провера континуитета уземљења и аутоматско заустављање када се пуњење заврши или се појави квар.

Без трансформатора и степена једносмерне струје, кућиште се драматично смањује. Термичко оптерећење од 3,5 кВ је скромно: кућиште је од термопластичне шкољке са оценом УЛ94 В-0 (отпорно на пламен), а топлота се распршује кроз површину кућишта без вентилатора.

ИП54 значи да је јединица отпорна на прашину и прскање воде из било ког смера - не потапање, али киша, кондензација и чишћење цревом пролазе лако. Контролна табла је стандардно обложена конформним премазом, необично за ову цену, тако да преживљава влажне приобалне гараже.

Техничке спецификације

Где припада овај пуњач од 150 мм (а где не)

Реални случајеви употребе су специфични, а ми их јасно наводимо.

1) Уске приватне увале у подрумима станова, посебно у старијим европским и југоисточним азијским зградама где пролаз од 2,2 м не оставља зид.

2) Секундице и викендице на једнофазно напајање 16А.

3) Изнајмљена паркинг места где станодавац жели минималан отисак и јединицу која се може уклонити.

4) Зидови гараже заједнички са бојлерима, омекшивачима воде или орманима за алат.

5) Складишта флоте имају јефтину пилот инсталацију пре него што се обавежу на опрему пуне величине.

Где му није место: трофазни аутомобил од 22 кВ, локација са само 3-фазном струјом (ова јединица је само једнофазна 220 ВАЦ), или прилаз где је брже пуњење током дана истинска потреба.

Како Цомпацт подноси топлоту, прашину и воду

Три инжењерска избора омогућавају да мале величине раде на отвореном - у близини.

Топлота: при 3,5кВ укупни распршени губици остају испод 40В при пуном оптерећењу. The case doubles as a heatsink - ribbed internal surfaces conduct heat to the outside face, and load tests show surface temperature below 55C at 35C ambient.

Прашина и вода: ИП54 оцена долази од заптивног предњег поклопца и кабловских уводница које стежу омотач кабла, а не од епоксидног заливања. То одржава јединицу у функцији - техничар може да је отвори, замени релеј и затвори без фабричких алата.

Сертификација и осигурање квалитета

ЦЕ означен и тестиран према ИЕЦ 61851-1:2017, владајућем стандарду за АЦ Моде 3 опрему за пуњење.

Материјал кућишта има оцену запаљивости УЛ94 В-0 - кућиште неће издржати пламен, што је права пажња у заједничким подрумима.

Свака јединица пролази 100% тестирање електричне сигурности: континуитет уземљења, отпор изолације на 500В ДЦ и диелектрична отпорност на 1,5кВ.

Јединице узорака пролазе кроз 96-часовни тест сланог спреја и тест издржљивости релеја од 500.000 циклуса у нашој лабораторији.

Долазна инспекција проверава контакторе, МЦУ и струјне сензоре у односу на сертификате серије; стопа одбијања се евидентира по жребу.

Фабрика поседује ЦЕ, ТУВ, ЦБ и УЛ сертификате за породицу АМППАЛ, ревидиране од стране спољних овлашћених тела.

Како се прави пуњач (8 корака)

Производња у нашој фабрици Иуекинг (Зхејианг, 'престоница електричних уређаја') тече у фиксном редоследу:

1) СМТ ПЦБ склоп са аутоматизованом инспекцијом пасте за лемљење.

2) Конформни премаз нанесен и осушен.

3) Релеј, сензор и МЦУ плоча постављени у задњу половину кућишта.

4) Кабелска уводница и кабл од 5м су инсталирани, контролисани обртним моментом.

5) Аутоматски функционални тест на 230В са симулираним оптерећењем возила.

6) 100% безбедносни тест високог лонца и континуитета уземљења.

7) Визуелни преглед и ласерско обележавање серијског броја.

8) Упаковано са комплетом за монтажу и картицом за брзи почетак, палетизовано након 24-часовне провере узорка.

Линије уз помоћ робота испоручене са партнерима ФАНУЦ (Шангај) и ТРУМПФ (Немачка) рукују лимом за наше веће станице; Цомпацт ради на наменској линији наизменичне струје. Годишњи капацитет фабрике прелази милион јединица.

Водич за одређивање величине: Да ли вам је 3,5 кВ довољно?

Будимо директни: 3,5 кВ је споро пуњење по савременим стандардима. Одговара аутомобилима који паркирају преко ноћи - путницима, плуг-ин хибридима и градским електричним возилима са употребљивим батеријама од 20-40 кВх.

Не купујте га ако ваша дневна вожња прелази око 150 км без алтернативног пуњења. У том случају, 7кВ Цомпацт или 11кВ/22кВ станица је искрена препорука.

Такође га прескочите ако ваш дом има 3-фазно ожичење и ваш аутомобил прихвата 11 кВ - зидна кутија постаје уско грло.

Оно што ову јединицу чини правим позивом: скучен физички простор, једнофазно коло од 16 А које нећете надоградити или секундарна некретнина којој је потребан јефтин, ненаметљив пуњач.

Зашто изабрати АМППАЛ уместо генеричких компактних пуњача

Фабрика директно из Зхејианг Анфу Нев Енерги Тецхнологи Цо., Лтд. (основана 2014, специјализовано предузеће на националном нивоу) - ви се бавите произвођачем, а не трговачком компанијом.

Стандардно време испоруке 15-20 радних дана; узорци се испоручују за 3-5 радних дана ваздухом.

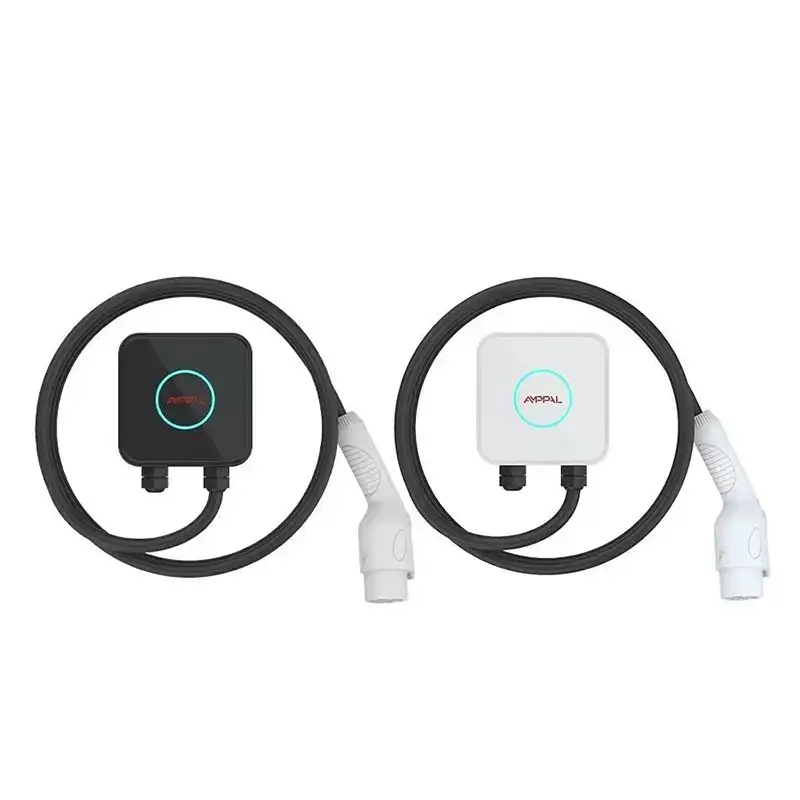

ОЕМ и ОДМ добродошли: логотип, дужина кабла, тип утикача (Тип 1/Тип 2/ГБ/Т) и боја од 100 јединица.

Пакет документације: ЦЕ декларација, ИЕЦ 61851-1 извештај о испитивању, приручник, сертификат фабричке контроле за царину.

Рекорд извоза у више од 40 земаља укључујући УАЕ, Саудијску Арабију, Русију, Немачку, Француску, Малезију, Тајланд, Вијетнам, Мексико и Бразил; НЕОМ и Симе Дарби су референтни партнери.

МОК од 1 јединице за тестирање; запремине од 50 и 500 јединица.

Паковање и испорука

Свака јединица се испоручује у кутији величине 210 к 210 к 120 мм, тежине око 1,6 кг са пуњачем, каблом од 5 м, комплетом за монтажу и упутством. Кутија је погодна за курире, тако да је ваздушни транспорт јефтин: 40 јединица се слаже у један пакет од 0,1 м3.

За поморски терет, 1.200 јединица се утоварује у контејнер од 20 стопа на 24 палете умотане у скупљање, по 50 картона.

Трговински услови: ФОБ Нингбо или Шангај, ЕКСВ или ЦИФ на захтев. Папирологија обухвата комерцијалну фактуру, листу паковања, ЦЕ декларацију и потврду о пореклу; ми редовно рукујемо Л/Ц и Д/П.

Подршка и гаранција након продаје

2-годишња стандардна гаранција на грешке у производњи; рад и повраћај-испорука договорени по случају.

Резервни делови (релеј, контролна табла, кабл) отпремљени у року од 7 радних дана; приоритетни ваздух за Европу и Блиски исток.

Бесплатна даљинска дијагноза: пошаљите фотографију или видео ЛЕД диоде грешке и наши инжењери ће одговорити у року од једног радног дана.

Одржавање корисника је лагано: проверите да ли је омотач кабла посечен, затегните завртње на зиду, издувајте прашину два пута годишње.

Продужена гаранција и уговори о сервисирању на лицу места постоје за дилере у Немачкој, Француској и УАЕ.

Напомене о инсталацији и употреби

Погрешно: постављање у равни са дрвеним зидом са прекривеним задњим отворима. Десно: оставите ваздушни размак од 30 мм и отворите вентилацију чистим - ИП54 штити од воде, а не блокира проток ваздуха.

Погрешно: укључивање пуњача у кућну утичницу преко адаптера. Десно: повежите га са наменским прекидачем од 16 А (тип А или Б РЦД, 30 мА) тако да провера континуитета уземљења функционише како је пројектовано.

Погрешно: чврсто намотавање кабла од 5м на куку током пуњења. Десно: потпуно одмотајте пре сесије; намотани кабл под оптерећењем се загрева и може да активира термички прекидач.

Погрешно: монтажа потпуно изложена хоризонталној киши. Десно: инсталирати испод поклопца или у паркингу; ИП54 толерише прскање, а не сате кише.

Погрешно: испуштање конектора на под где аутомобили прелазе преко њега. Десно: чувајте пиштољ у његовом држачу тако да игле остану чисте и суве.

Шта купци кажу након инсталације

Управник имовине у Варшави је прошле јесени поставио шест јединица у подрум стана из 1970-их. Ширина од 150 мм омогућила му је да постави пуњаче између плоча са осигурачима и степеништа - ниједна станица пуне величине не би могла да заузме то место. Његова напомена: фиксни кабл је био кратак за последњи одељак, тако да је друга серија добила каблове од 7м.

Продавац аутомобила у Пенангу користи Цомпацт као демо пуњач у изложбеном салону. „Купци га виде поред меког повеза и одмах добију величину“, каже он. Мања замерка: ЛЕД прстен светли у мрачном изложбеном простору, а он га залепљује ноћу.

Власник кампера у Баварској пуни свој плуг-ин хибрид у баштенској шупи на струјном кругу од 16 А. После једне сезоне кише и мраза од -8Ц, нула грешака; признаје да је двогодишња гаранција оно што му је дало живаца да покуша - нешто што саветујемо да не ради без електричара, иако је успело.

ФАК

П: Може ли овај пуњач од 3,5 кВ да ради на кућној утичници?

A: No. It must be hard-wired to a dedicated 16A circuit with an RCD.

П: Колики домет на сат додаје 3,5 кВ?

О: Отприлике 14-15 км на 230В; батерија од 30 кВх се пуни за око 8,5 сати.

П: Да ли је кућиште заиста отпорно на ватру?

О: Да - УЛ94 В-0, највиша класа запаљивости за пластику.

П: Могу ли да га монтирам на отвореном?

О: Под кровом или склоништем, да; ИП54 подноси прскање и прашину, а не континуирану хоризонталну кишу.

П: Да ли ради са свим маркама електричних возила?

О: Било који Моде 3 АЦ компатибилан ЕВ ради са варијантом прикључка коју наручите: Тип 1, Тип 2 или ГБ/Т.

П: Зашто само 16А уместо 32А?

О: Тело 150к150к65 мм је термички оптимизовано за 16А; 7кВ Цомпацт покрива 32А у истом отиску.

П: Шта се дешава ако се РЦД искључи усред пуњења?

О: Пуњење се зауставља и приказује се ЛЕД за грешку; поново се покреће тек након отклањања грешке.

П: Могу ли је касније премјестити у некретнину за изнајмљивање?

О: Да - четири завртња и стандардни прикључак од 16А; електричар обави покрет за око 20 минута.
