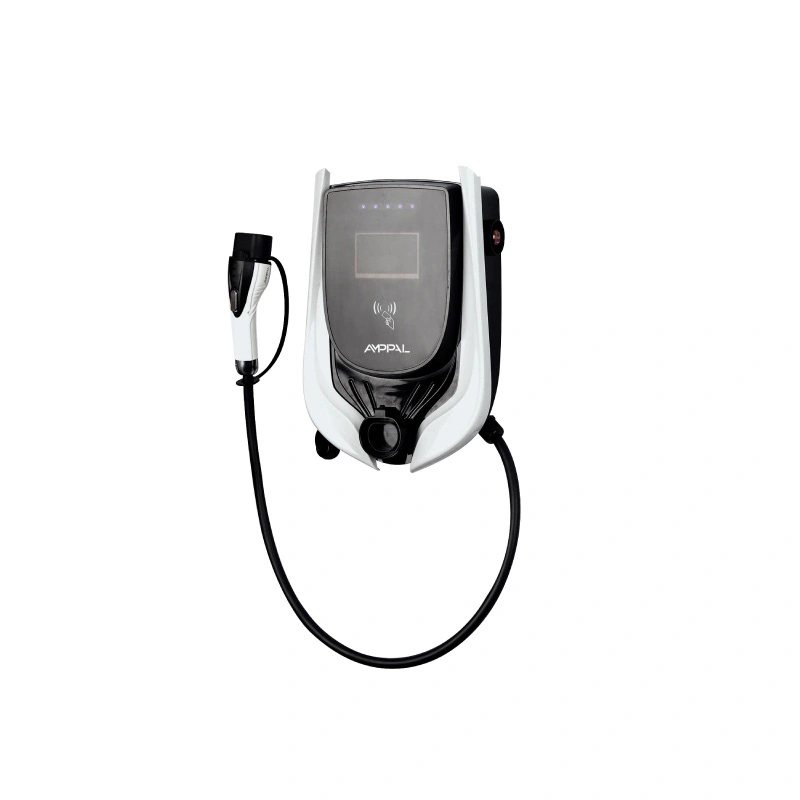

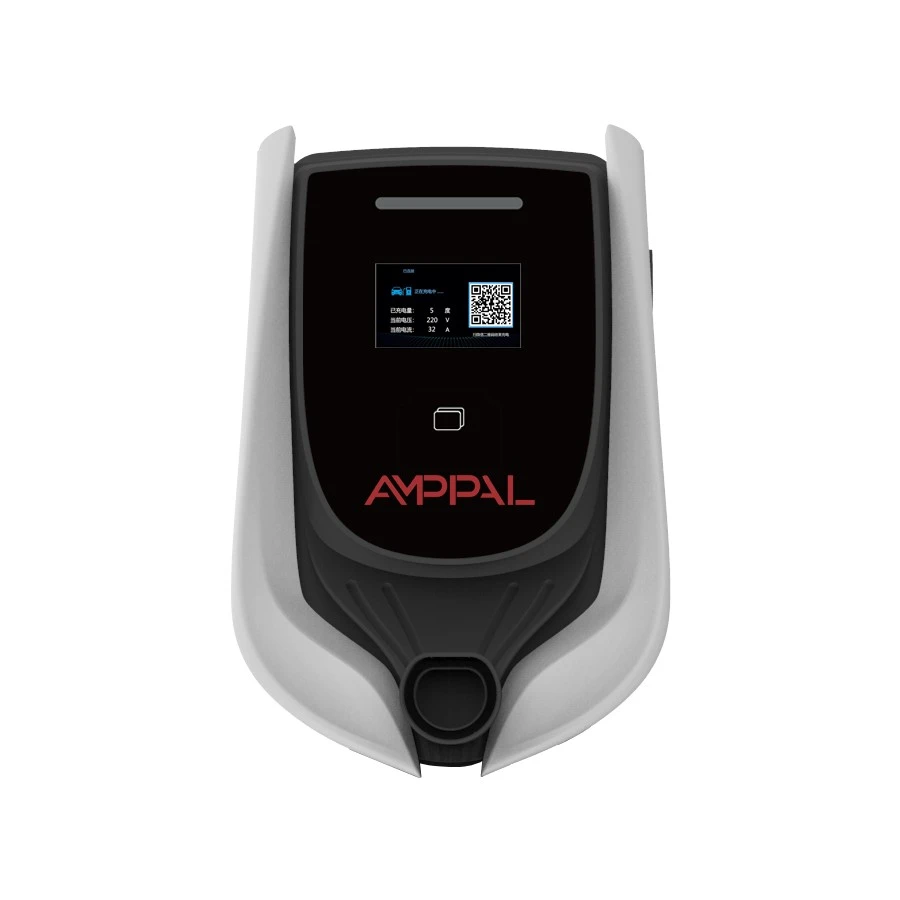

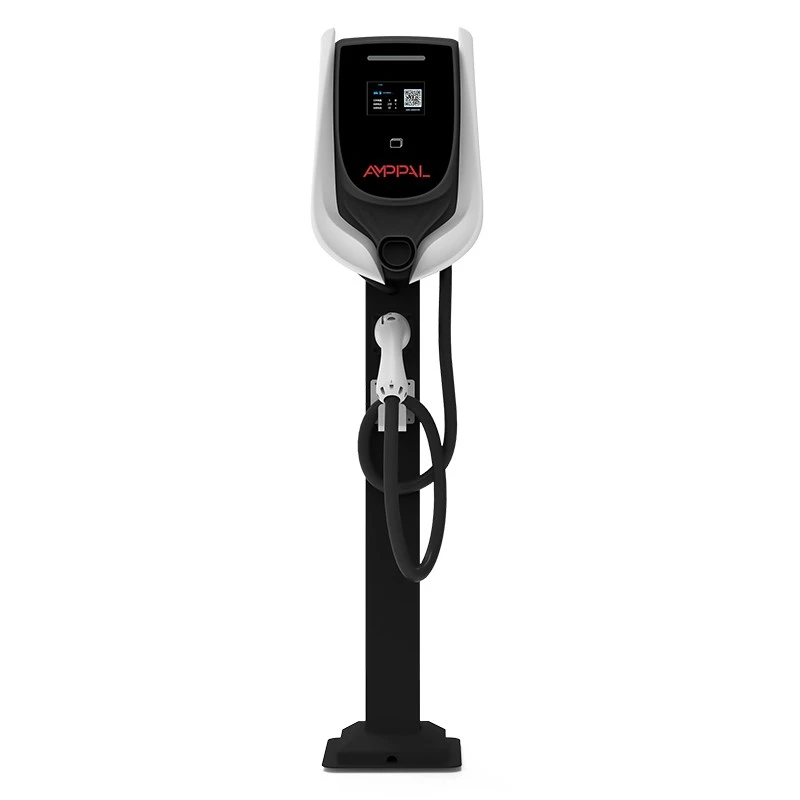

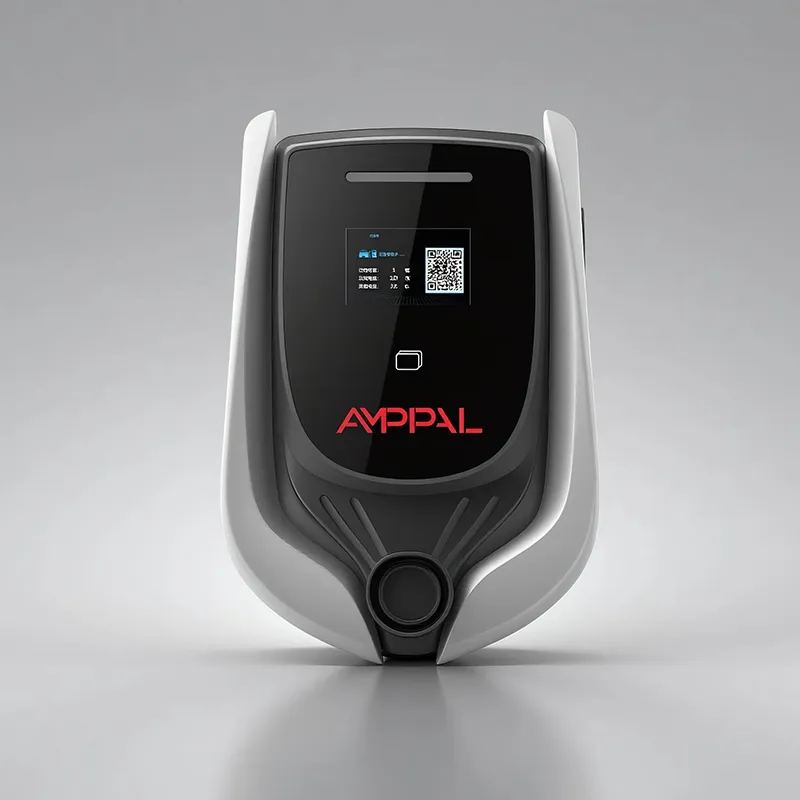

11кВ ОЦПП комерцијална АЦ ЕВ станица за пуњење за хотеле и апартмане

Разлика коју трофазно напајање чини на месту пуњења

Локација са ограниченом долазном снагом и даље може да опслужује многе ЕВ - ако се станице сложе ко шта извлачи. АМППАЛ 11кВ ОЦПП комерцијална АЦ ЕВ станица за пуњење за хотеле и апартмане (модел АФ-АЦ-11-Л/Б-А-М-4-СД-П) је направљена за управо то преговарање, а трофазни улаз је основа.

Једнофазни пуњач од 11 кВ захтевао би отприлике 46 А из једне фазе, што већина комерцијалних панела мрзи. Ова станица узима око 16А по фази у три фазе да би испоручила истих 11кВ, одржавајући равномерну фазну равнотежу на локацији и задовољство панела. То је разлика између пуњача који одговара згради и оног који приморава надоградњу услуге.

Додајте мрежни скуп — РФИД, ЛЦД, ЛЕД траку, ОЦПП 1.6ј преко четири опције повезивања — и имаћете станицу која не само да се брзо наплаћује, већ и извештава, наплаћује и даје менаџеру оптерећења сајта.

Шест предности за локације које покрећу више станица

Трофазни улаз на ~16А по фази одржава оптерећење по фази ниским, тако да се више стаје уклапа у постојећу услугу.

Координисано управљање оптерећењем ограничава укупну вучу на градилишту, штитећи главни прекидач када је сваки штанд заузет.

ЛЕД трака приказује стање сваке станице са друге стране парцеле, што смањује проверу ходања за особље на локацији.

РФИД и ОЦПП 1.6ј одржавају тачност наплате по кориснику чак и када се десет сесија покреће одједном.

Оцена буке од ≤40дБ омогућава станицама да седе близу канцеларијских прозора и зидова станова без притужби.

ЛЦД од 4,3 инча приказује детаље сесије на лицу места, док позадински део приказује исте податке на даљину.

Техничке спецификације

Окружење које има највише користи од станице од 11 кВ

Канцеларијски кампуси у којима је запосленима потребна значајна допуна током 8-сатног радног дана, а не само кап.

Стамбене куле са трофазним кућним напајањем и паркингом за 5-20 становника.

Малопродајни центри и објекти мешовите намене где је промет битан и гости плаћају по сесији.

Мали возни паркови који пуне комби возила између смена, са извештајима о потрошњи по возилу.

Зграде са чврстим ограничењем везе у којима инжењер електротехнике планира свако појачало.

Како динамичко балансирање оптерећења дели доступну снагу

Свака локација има плафон: главни прекидач, трансформатор, комунални уговор. Балансирање оптерећења претвара тај плафон у буџет. Станице у групи извештавају о свом извлачењу уживо платформи за управљање или локалном контролору преко РС485, а свака јединица добија ограничење струје у реалном времену које држи суму испод плафона.

Када се нови аутомобил укључи, група поново расподељује: сесије које су најдуже трају могу накратко да падну, новајлија добија део, а нико не прекида главни прекидач. Када аутомобили заврше, ослобођени капацитет се враћа на преостале сесије. Возачи виде како ЛЕД трака мења боју; инжењер сајта види бројеве у позадини.

ОЦПП 1.6ј носи страну трансакције и конфигурације — старт/стоп, кВх, тарифе, ИД картице — док координација оптерећења управља локалном везом. Та подела је намерна: за наплату је потребан облак, тренутној контроли су потребни милисекунди, а милисекунде не би требало да чекају на 4Г повратно путовање.

Сертификација и верификација безбедности

УЛ 2202 покрива комплетну конструкцију система пуњења и електричну сигурност; УЛ 2231-2 покрива кола за заштиту особља.

Понашање трофазног баланса и губитка фазе верификовано је фабричким тестирањем, укључујући сценарије затамњења.

ИП54 је потврђен калибрисаним тестовима спреја и прашине на производним узорцима.

≤40дБ акустична оцена се мери на једном метру на испитном сталку, а запис се архивира са серијом.

Свака јединица пролази хипот и тестове изолације са резултатима са серијским бројевима који се чувају у архиви.

Поново тестирамо понашање ОЦПП 1.6ј на референтној позадини при сваком издању; логика балансирања оптерећења се посебно проверава у односу на сценарије са више јединица.

Осам производних корака иза станице од 11 кВ

Монтажа се одвија у кампусу Зхејианг који је испоручио преко милион јединица за пуњење 2024. године, где ФАНУЦ роботи и ТРУМПФ ласерска опрема деле под са АЦ и ДЦ линијама.

1. Челик за кућиште је ласерски сечен и кочен пресовањем, а затим премазан прахом.

2. Долазни релеји, контактори и плоче се проверавају према одобреним листама добављача.

3. Напојне и комуникационе плоче су направљене од СМТ-а и поново залемљене.

4. Трофазно ожичење се склапа и проверава обртни момент помоћу калибрираних драјвера.

5. Фирмвер се флешује и јединица се региструје са тестним ОЦПП позадином.

6. РС485 руковање за балансирање оптерећења се врши између упарених јединица.

7. Хипот, изолација и погон сагоревања на свакој станици.

8. Натписна плочица, УЛ ознаке и картонско паковање затварају линију.

Водич за одређивање величине за локације са више станица

Радите уназад од услуге. Ако зграда има трофазно напајање и инжењер може дати свакој тезги струјно коло од 16 А по фази, станица од 11 кВ по тезги је права густина за канцеларије, станове и парцеле мешовите намене. Ако је локација само једнофазна, 7кВ ОЦПП станица је поштен избор — овој јединици су потребне три фазе да би била вредна своје цене.

Сада тупи део. Ово је погрешан производ за прилаз са два аутомобила (јединица од 3,5 кВ или 7 кВ кошта мање и ради посао), за било коју локацију која планира промет испод 30 минута (то је територија ДЦ), и за локацију чији инжењер електротехнике није потврдио трофазно напајање на папиру. Наручивање пре ревизије панела је начин на који се појављују трошкови надоградње.

Када сте у недоумици, купите групу са управљањем оптерећењем: станице ове породице могу се мешати са браћом и сестрама мање снаге на једном месту, координирано под једним плафоном. Та флексибилност је обично јефтинија од нагађања тачног микса снаге првог дана.

Зашто оператери сајтова бирају АМППАЛ

Стандардна отпрема је 15-20 радних дана; фазна увођења локације могу се резервисати у планиране производне термине.

ОЕМ опције покривају брендирање кућишта, ЛЦД екран за покретање и илустрације РФИД картице.

ОЦПП 1.6ј интеграција је документована, а наши инжењери помажу да се ваша платформа повеже при првом постављању.

УЛ 2202 и УЛ 2231-2 сертификати су обезбеђени уз пошиљку за ваше консултанте и инспекторе.

Ми сами управљамо са више од 200 станица за пуњење, а наши инжењери подржавају НЕОМ пројекат зеленог водоника за 500 јединица са течним хлађењем — скала која се види у фабрици.

Паковање и транспорт за тешке станице

Свака станица се испоручује у картону од пене величине 60 × 44 × 32 цм са бруто тежином око 14 кг, укључујући зидни носач, стартне РФИД картице и упутство. Тестирано на угао, са натписном плочицом модела и УЛ ознаком одштампаним на картонској страни.

Палетизирани морски терет траје око 20-24 станице по палети и отприлике 250 по контејнеру од 40ХК; мешање 3,5кВ, 7кВ и 11кВ ОЦПП варијанти у једној пошиљци је стандардно за дистрибутере.

Ми цитирамо ЕКСВ, ФОБ Нингбо или ЦИФ са комерцијалном фактуром, листом паковања, сертификатом о пореклу и копијама УЛ сертификата за царинског посредника.

Након продаје: гаранција, фирмвер и одржавање

Двогодишња гаранција на фабричке грешке на станици и унутрашњим модулима.

Ажурирања фирмвера се даљински гурају кроз позадину; параметри балансирања оптерећења могу се подесити без посете сајту.

Треба вам читач, табла или модул? Отпремање је 3-5 радних дана од потврде.

Даљинска дијагностика чита ОЦПП статус и води евиденцију са вашим инжењером током позива.

Доступност делова траје пет година након завршетка производње за ову породицу.

Погрешно против исправног: Покретање сајта са више станица

Погрешно: дозволити локалном електричару да претпостави да свака станица може да потегне пуних 11 кВ без провере услуге. Десно: потврђивање трофазног капацитета и постављање плафона оптерећења пре укључивања групе.

Погрешно: конфигурисање балансирања оптерећења једном и заборављање након што зграда дода станаре. Десно: преглед плафона кад год се оптерећење сајта промени.

Погрешно: читање ЛЕД траке са удаљености од 50 м и погађање. Десно: усаглашавање легенде о боји са особљем сајта — зелена значи бесплатно, плава значи пуњење, црвена значи грешку.

Погрешно: монтажне станице директно иза зида спаваће собе јер је јачина 40дБ. Десно: заједнички положај зида или ходника; 40дБ је тихо, али тишина није тишина.

Погрешно: ослањање на облак за тренутну контролу. Десно: задржавање координације оптерећења на локалном РС485 или линку контролера како би преживео мрежне проблеме.

Искуства оператера са локација са више тачака

Менаџер објекта у канцеларијском кампусу у близини Минхена води осам станица за 300 запослених. Максимална снага је 45кВ, а током јутарње навале са плуг-ин системима скраћује дуге сесије како би одговарао новопридошлицама; његова једина замерка је што је почетна позадинска интеграција трајала цео дан позива пре него што се тарифна логика понашала како се очекивало.

Табла стамбене куле од 40 спратова у Истанбулу поставила је шест станица у подземну гаражу, где је већ било трофазно напајање. Становници воле извештаје по власнику; табла примећује да ЛЦД станице приказује меније на енглеском, за које је неколико старијих становника питало, а тим за имовину одштампао је картицу на једној страници на турском.

Малопродајни трг у Мелбурну додао је четири станице на улазним редовима. Оператер наплаћује по сесији преко бацкенд-а и каже да је ЛЕД трака најјефтинији алат за корисничку подршку на лицу места — возачи примећују слободан простор из аутомобила. Његова једина жеља: дужи стандардни кабл, иако признаје да већина возача ионако паркира на дохват руке.

Питања о балансирању оптерећења од стране оператера сајта

П: Шта трофазни улаз значи за мој сајт?

О: Око 16А по фази у три фазе испоручује ~11кВ, тако да ниједна фаза не носи тешко оптерећење од 46А.

П: Да ли све станице на лицу места морају имати 11 кВ?

О: Не. Ова породица комбинује јединице од 3,5кВ, 7кВ и 11кВ под једним координисаним плафоном оптерећења.

П: Шта се дешава када се нови аутомобил укључи усред сесије?

О: Група прераспоређује унутар горње границе; радне сесије могу накратко да падну, а капацитет се враћа како аутомобили заврше.

П: Да ли је 16А по фази тешко за ожичење?

О: Нежнији је од једнофазног кола од 11 кВ и одржава равномерну равнотежу фаза — то је поента дизајна.

П: Како ЛЕД трака помаже на прометној локацији?

О: Показује стање сваке станице на први поглед са друге стране парцеле, чиме се особљу штеди на провјерама.

П: Да ли је 40дБ заиста тих?

О: Тиши од компресора фрижидера на једном метру, због чега овај уређај одговара канцеларијама и стамбеним зидовима.

П: Може ли једнофазни аутомобил користити ову станицу?

О: Да, пуниће се по нижој стопи користећи фазе које може да достигне; станица и кола преговарају о безбедној струји.

П: Шта ако сајт изгуби интернет?

О: Познате РФИД картице и даље раде са локалне листе, трансакције се чувају и све се отпрема када се веза врати.
