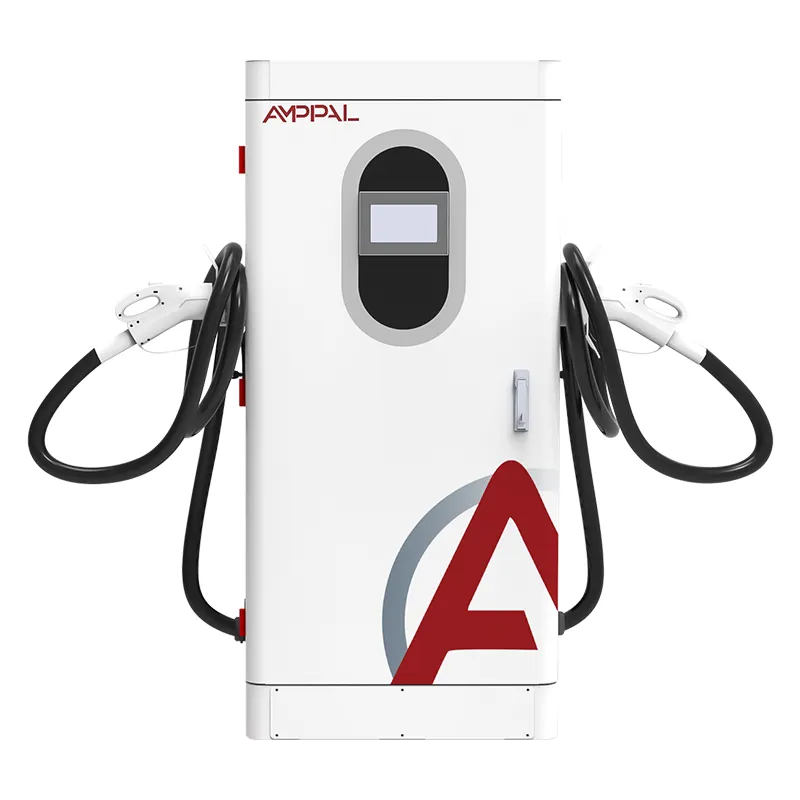

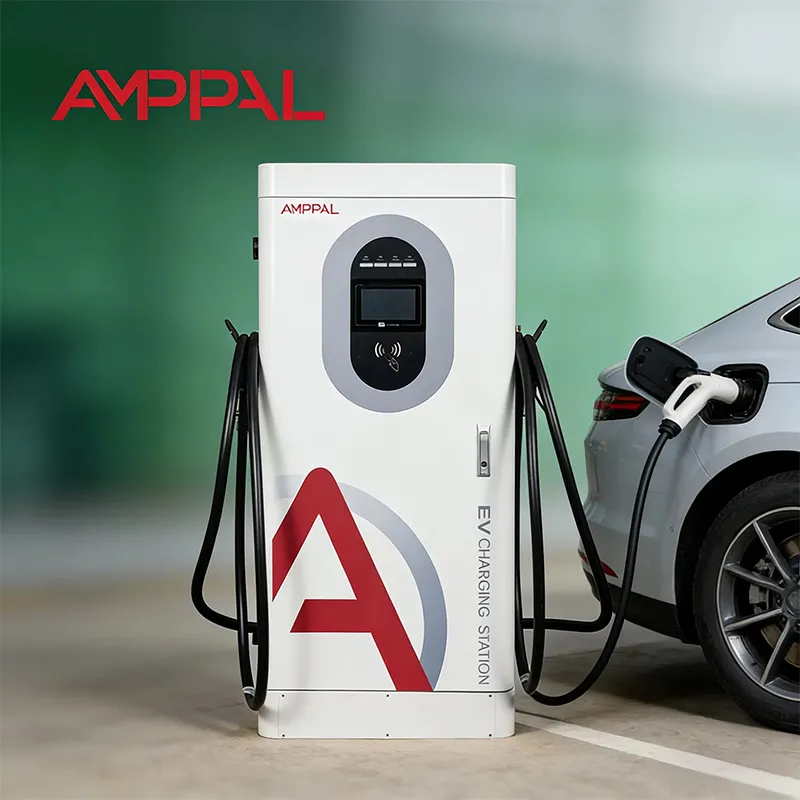

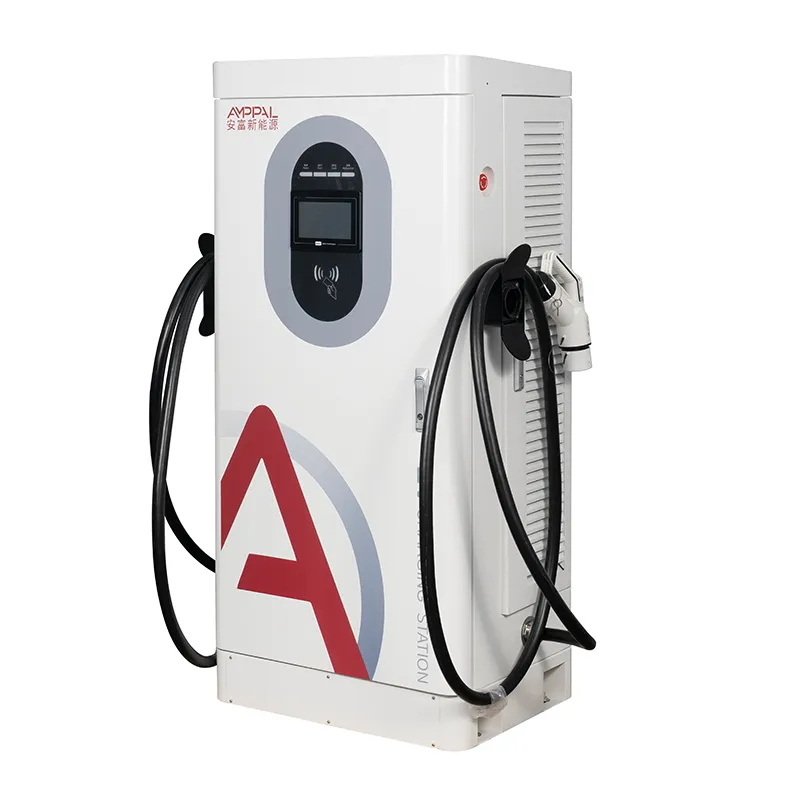

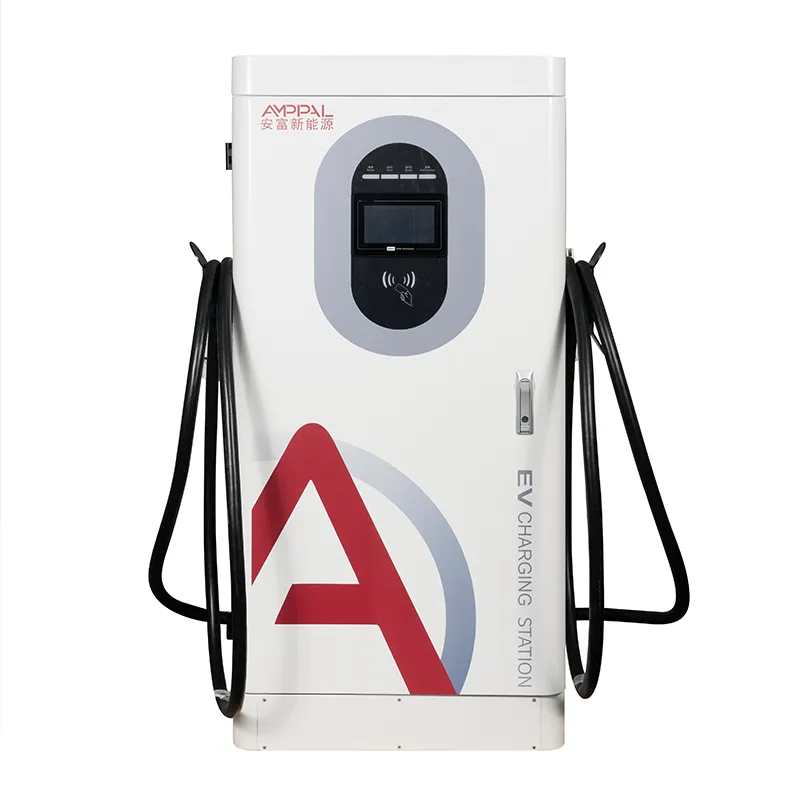

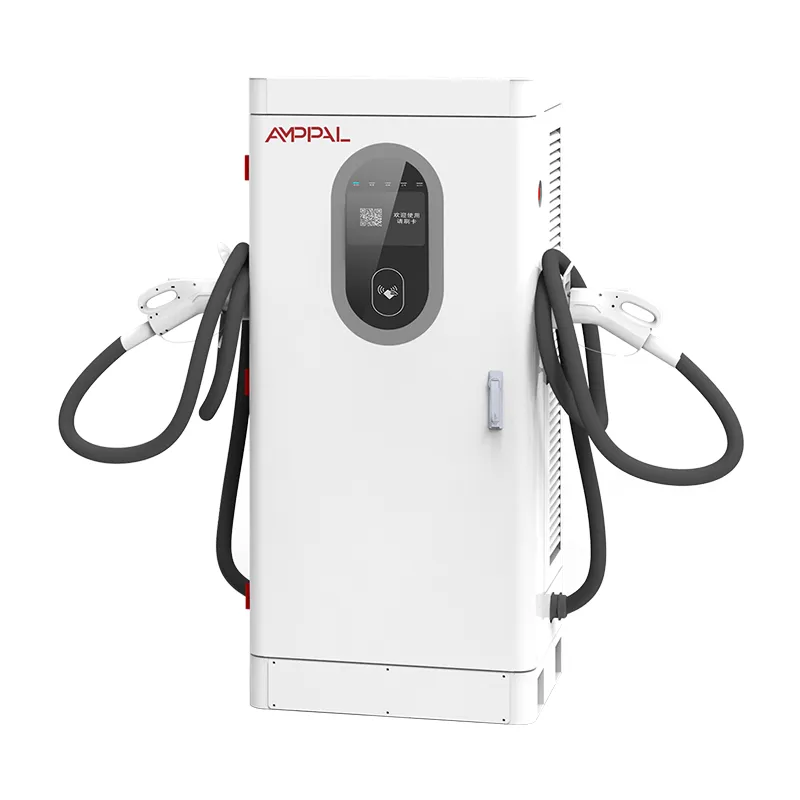

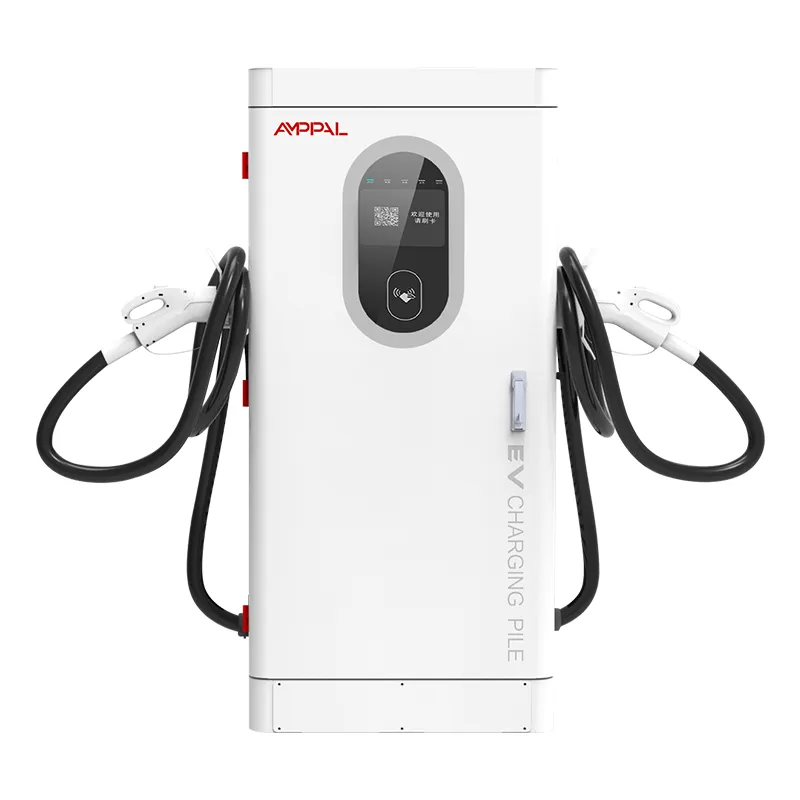

Интегрисани ДЦ брзи пуњач високе ефикасности од 80 кВ за комерцијалне флоте електричних возила

Пуњач од 80 кВ који ваш трансформатор третира као станара

Сваки киловат-сат који овај пуњач повуче из трансформатора вашег сајта стиже као чиста наизменична струја са добрим понашањем - то је инжењерска одлука која стоји иза АФ-ДЦ-80-И-Б-О-4-Х, и због тога овај 80кВ интегрисани брзи пуњач једносмерне струје спада на контролну листу услужног нивоа, а не у лов на јефтине. Фактор снаге је ≥0,99, а укупна хармонијска дисторзија остаје ≤5%, бројке које ретко видите на јефтином увозу.

Зашто је то важно на папиру? Трансформатор који напаја пуњач са ниским фактором снаге носи додатну реактивну струју, ради топлије, а ваш рачун за струју може укључивати наплате реактивне енергије на које вас нико није упозорио.

Орман је 1620 к 750 к 560 мм, називне снаге 80 кВ, излазне снаге 200-1000ВДЦ са константном снагом од 300 до 1000В. Градимо га у Иуекингу, Зхејианг, где мрежни кодови озбиљно третирају квалитет електричне енергије. Ова страница објашњава шта бројеви значе за вашу операцију.

Пет начина да се ПФ ≥0,99 инпут исплати за себе

Без пенала за реактивну снагу: при ПФ ≥0,99 пуњач изгледа као отпорно оптерећење за бројило, тако да комуналије које наплаћују кВА или реактивну енергију немају шта да вам наплате.

ТХД ≤5% одржава заједничке трансформаторе хладним: хармонијске струје које би циркулисале у трансформатору и неутралном ожичењу су смањене на делић онога што производе пуњачи ниске класе.

Једноставније одобрење за повезивање на мрежу: многа предузећа захтевају декларације хармоника и фактора снаге за ДЦ инсталације; наши извештаји о тестирању покривају оба при пуном оптерећењу.

Операција прилагођена суседима: хотел или канцеларија који деле фидер неће видети треперење светла или ресетовање електронике када почну сесије пуњења.

Дужи век трајања материјала: мање реактивне струје и мање хармоника значи да трансформатор, каблови и расклопни уређаји раде хладније и спорије старе.

95% вршне ефикасности на врху: исти степен снаге СиЦ који чисти улаз такође троши мање енергије као топлоту.

Техничке спецификације

Сајтови на којима вас хармоника доводи у невоље

Пословни паркови у Немачкој и Француској, где један заједнички трансформатор од 630 кВА напаја канцеларије, ЦНЦ машине и пуњаче на једној сабирници.

Хотели у Турској и Грчкој, где се гости жале на треперење светла ако се пуњач лоше понаша на истој хранилици као и кухиња.

Депои флоте у Великој Британији и Холандији имају 8-20 пуњача, где је прави ризик акумулација хармоника у многим јединицама.

Кровови тржних центара у УАЕ и Саудијској Арабији, где електрични тим прегледа сваки профил оптерећења пре потписивања уговора о закупу.

Општинске гараже у Мексику и Бразилу, где компанија проверава квалитет електричне енергије пре него што одобри комерцијалну тарифу.

Унутар степена напајања: ПФЦ, хармоници и група оптерећења

Исправљач једносмерног пуњача претвара наизменичну струју у једносмерну, а наивни исправљач црпи струју само у уским импулсима близу врха напона. Ти импулси су хармоници - струја на 250 Хз, 350 Хз, 450 Хз и даље - не раде никакав користан посао. АФ-ДЦ-80-И-Б-О-4-Х користи активни фронт-енд (ПФЦ) који обликује улазну струју у глатки синусни талас у фази са напоном.

Друга фаза претвара ту чисту једносмерну струју у 200-1000ВДЦ које возило жели, константну снагу од 300 до 1000В. Камион од 800 В и лимузина од 400 В се приближавају номиналној снази од 80 кВ преко равног дела своје криве пуњења.

Можете сами да проверите понашање: наши извештаји о тестирању наводе ТХД и ПФ на 25%, 50%, 75% и 100% оптерећења, јер је пуњач који изгледа чисто само у празном ходу безвредан. Пошаљите нам једнолинијски дијаграм локације и кВА трансформатора и наши инжењери ће проценити утицај оптерећења - обично у року од једног дана.

Сертификати и тест тачке иза њих

Имамо УЛ, ЦЕ, ЦБ, ТУВ и ЦЦЦ; питајте и послаћемо е-поштом одговарајуће датотеке сертификата за ову јединицу.

Свака серија се спаљује 48 сати при пуном оптерећењу, бележећи температуре преко модула, конектора и ПФЦ индуктора.

Квалитет енергије се верификује по серији на калибрираној банци оптерећења, са ПФ и ТХД снимљеним на четири тачке оптерећења.

Сигурносни сет (13 функција) је у складу са ЕН ИЕЦ 61851-1:2019 и 61851-23:2014.

Ормари су верификовани ИП54, са узорцима сланог спреја који се држе 96 сати; радни опсег је од -25Ц до +50Ц.

Од лима до банке оптерећења: производни пут

Фаза 1: челични лим је ласерски сечен, пробијен и савијен на ФАНУЦ-повезаним линијама пре наношења праха.

Фаза 2: узорак из сваке серије премаза улази у комору за слани спреј док се производња наставља.

Фаза 3: улазни степени и ПФЦ плоче изграђене на линији наизменичне струје; енергетски модули на линији једносмерне струје – одвојене станице.

Фаза 4: улазна инспекција СиЦ модула, ЕМИ филтера, конектора и компоненти за мерење.

Фаза 5: ручно ожичење са терминалима контролисаним обртним моментом и визуелна провера сваког споја.

Фаза 6: током 48 сати на 40Ц амбијента, ПФ, ТХД, ефикасност и стабилност комуникације се бележе из минута у минут.

Фаза 7: флешовање фирмвера, ОЦПП 1.6ј тест на нашем серверу, затим коначна провера квалитета напајања у банци оптерећења.

Фаза 8: паковање и палетирање; фотографије пре испоруке падају у ваше пријемно сандуче пре него што се контејнер утовари.

Провера усаглашености: Да ли је овај кабинет одговарајући?

Изаберите АФ-ДЦ-80-И-Б-О-4-Х када ваша локација дели трансформатор са другим оптерећењима, ваш комунални програм тражи декларације о квалитету енергије или инсталирате неколико јединица чији би се хармоници акумулирали. Ако је ваш менаџер имовине већ означио фактор снаге у претходном пројекту, овај модел завршава тај разговор.

Овај пуњач није за вас ако сајт има наменски трансформатор са великим простором за главу, ваш услужни програм никада не проверава хармонике, а ви једноставно желите најјефтинији кутију од 80 кВ која пуни аутомобиле. Такође је погрешан избор ако су вам потребне сесије испод 30 минута за таксије од 800 В; корак до 120кВ или 160кВ.

Нисте сигурни? Пошаљите једнолинијски дијаграм и назив трансформатора. Израчунавамо хармонијску висину и искрено вам кажемо да ли једна, две или шест јединица одговарају вашем хранилицу без надоградње.

Посао са фабриком је бољи од посла са брокером

Ваша техничка питања о ПФЦ дизајну и мрежним кодовима иду директно нашим инжењерима у Иуекингу, а не преко пријемног сандучета препродавца.

ОЕМ/ОДМ из једне фабрике: прилагођена боја, лого, подразумеване вредности фирмвера и сопствена позадинска конфигурација, све је урађено у фабрици.

Залихе одлазе за 15-20 радних дана; прилагођене поруџбине трају око 7-10 дана дуже.

Пробни налози прихваћени од 1 јединице за нова тржишта; цене контејнера за 10+ јединица.

Гарантни делови лете ДХЛ-ом/ФедЕк-ом у року од 48 сати од одобреног захтева; даљинска дијагностика ради преко ОЦПП везе.

Сандуци, контејнери и царинска документа

Сваки сандук носи извештај о квалитету енергије серије, као и јединицу - датотеку коју би ваш царински брокер и рецензент комуналних услуга могли да желе. Орман је тежак око 300 кг; сандук од шперплоче додаје 60-80 кг, а 10-14 сандука одговара контејнеру од 40ХК.

ФОБ Нингбо или Шангај се примењују осим ако не преферирате ЦИФ, ЦФР или ДДП. Дијаграм палета се издаје пре паковања тако да се камион може унапред резервисати.

Уз поруџбину се достављају папири: комерцијална фактура, листа паковања, сертификат о пореклу, ЦЕ/ТУВ фајлови и ПФ/ТХД извештај.

Услови услуге: Шта две године заправо покривају

Двогодишњи мандат кроз модуле, контролер и фазу филтрирања. ПФЦ део је део који се тихо деградира на јефтиним јединицама; наша је покривена експлицитно.

Потврђене тврдње достављају резервне делове курирској служби у року од 48 сати - обично 3-5 радних дана широм Европе.

Ажурирања фирмвера и параметара се гурају даљински преко ОЦПП-а - већини проблема никада није потребна посета сајту.

Прве инсталације добијају видео позив за пуштање у рад - уземљење, ожичење и упаривање позадинске мреже се прегледају уживо.

Предложена рутина: филтери се чисте сваких 6 месеци, терминали се мењају сваке године, а улазни таласни облик се поново проверава када се нова оптерећења прикључе сабирници.

Напомене о инсталацији: Погрешно против исправно

Погрешно: Ставите овај пуњач на довод који је већ тежак са хармоницима моторног погона, а затим окривите јединицу за проблеме на локацији. Десно: прво измерите долазни таласни облик; наши инжењери тумаче снимање и смањење величине ако је потребно.

Погрешно: Под претпоставком да неутрални проводник никада не носи струју на трофазном напајању. Десно: ТХД ≤5% одржава неутрално оптерећење малим, али улаз наизменичне струје и даље мора бити ожичен према упутству - 4-језгарни или 5-језгарни како је наведено.

Погрешно: Покретање јединице из малог генератора без провере капацитета. Десно: генератор који напаја овај ПФЦ улаз треба стабилан напон и фреквенцију; потврдите да је оцењен за налет плус континуирано оптерећење.

Погрешно: Прескакање годишње провере обртног момента јер се јединица никада не искључује. Десно: лабав терминал испод 80 кВ се загрева споро; 15-минутна провера је јефтинија од истопљене ушице.

Погрешно: Веровање у ПФ ≥0,99 омогућава вам да игноришете друга оптерећења сајта. Тачно: пуњач је чист, али трансформатор и даље служи све остало на сабирници.

Приче оператера: Шта су бројеви урадили за њих

Логистички парк у Холандији инсталирао је шест АФ-ДЦ-80-И-Б-О-4-Х јединица у октобру 2025. на заједничком трансформатору од 630 кВА који такође напаја хладњачу. Њихов консултант је измерио ТХД на тачки заједничког спајања: 4,9% са шест пуњача који раде, наспрам 11% са две јефтиније јединице које су испробали. Њихова замерка: шарке врата су лагане за тежину врата.

Ланац хотела у Турској опремио је четири јединице у Бодруму и Анталији. Њихова апликација за повезивање на мрежу прошла је без хармоничке студије јер су извештаји о испитивању били приложени. Оперативни менаџер примећује да се бука вентилатора од 65 дБ чује са палубе базена ноћу.

Продавац у Мексико Ситију поставио је две јединице на кров који такође напаја покретне степенице. Електричарски тим тржног центра је одбио пуњаче два друга бренда због квалитета струје; овај је прошао преглед за недељу дана. Замерка: бочни КР панел брзо скупља прашину.

ФАК

П: Шта тачно значи ТХД ≤5% у пракси?

О: Укупна хармонијска дисторзија улазне струје остаје на или испод 5% основне при пуном оптерећењу. Практично, пуњач додаје мало хармонијског загађења електричном систему ваше локације - у границама већине корисности.

П: Да ли ће овај пуњач покренути казне реактивне снаге мог предузећа?

О: Не. Са фактором снаге ≥0,99 реактивна компонента је занемарљива, тако да комунални рачуни за реактивну енергију или мали фактор снаге немају основу да вам наплате.

П: Да ли ми је потребан посебан филтер хармоника или јединица за корекцију фактора снаге?

О: Не, активни предњи крај унутар кућишта ради обоје. То је поента избора овог модела у односу на пуњач са пасивним исправљачем.

П: Може ли радити од дизел генератора?

О: Да, ако генератор држи стабилан напон и фреквенцију унутар АЦ380В ±15% прозора и има довољно капацитета. Потврдите величину генератора са нама пре обавезивања.

П: Да ли се вредност ПФ мери при пуном оптерећењу или само у празном ходу?

О: При пуном оптерећењу, а такође и при оптерећењу од 25%, 50% и 75%. Извештај о серији приказује све четири тачке - тражите.

П: Које документе за повезивање на мрежу пружате?

О: ЦЕ/ТУВ сертификати, извештај о испитивању квалитета енергије са ПФ и ТХД кривуљама и подаци на енглеском језику. Они покривају већину прегледа корисних услуга у Европи, Блиском истоку и Латинској Америци.

П: Да ли чистија енергија кошта више?

О: Активни ПФЦ степен додаје неке трошкове компоненти у поређењу са јефтиним исправљачем - али то је мало поред избегнутих казни, надоградње трансформатора и позива сервиса.

П: Могу ли да користим 80кВ на 230В једнофазно?

О: Не, ово је трофазна јединица која захтева АЦ380В ±15%. За једнофазне локације, уместо њих погледајте наше зидне ДЦ пуњаче до 40кВ.
