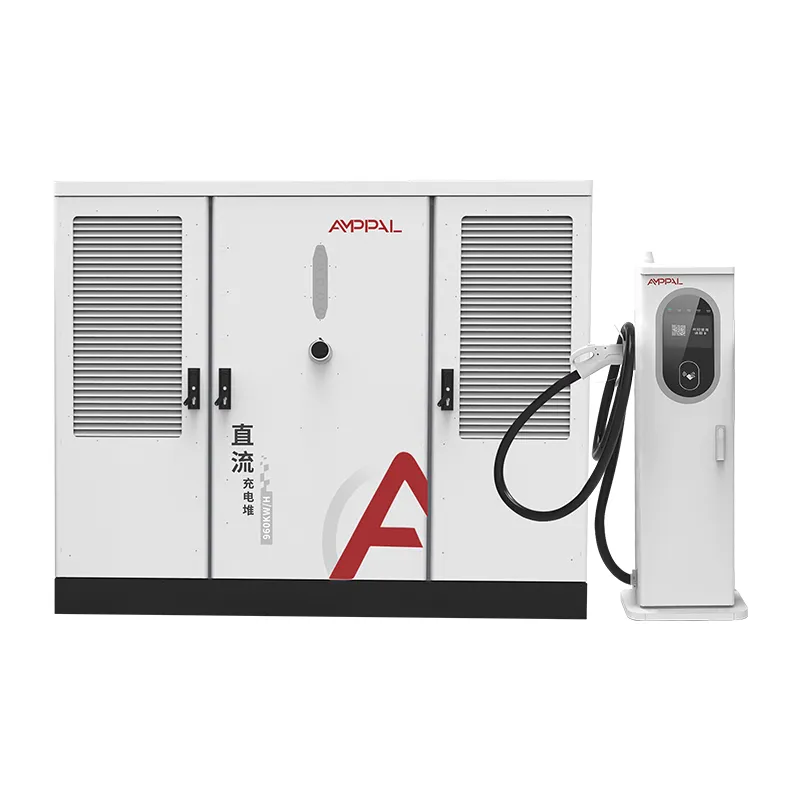

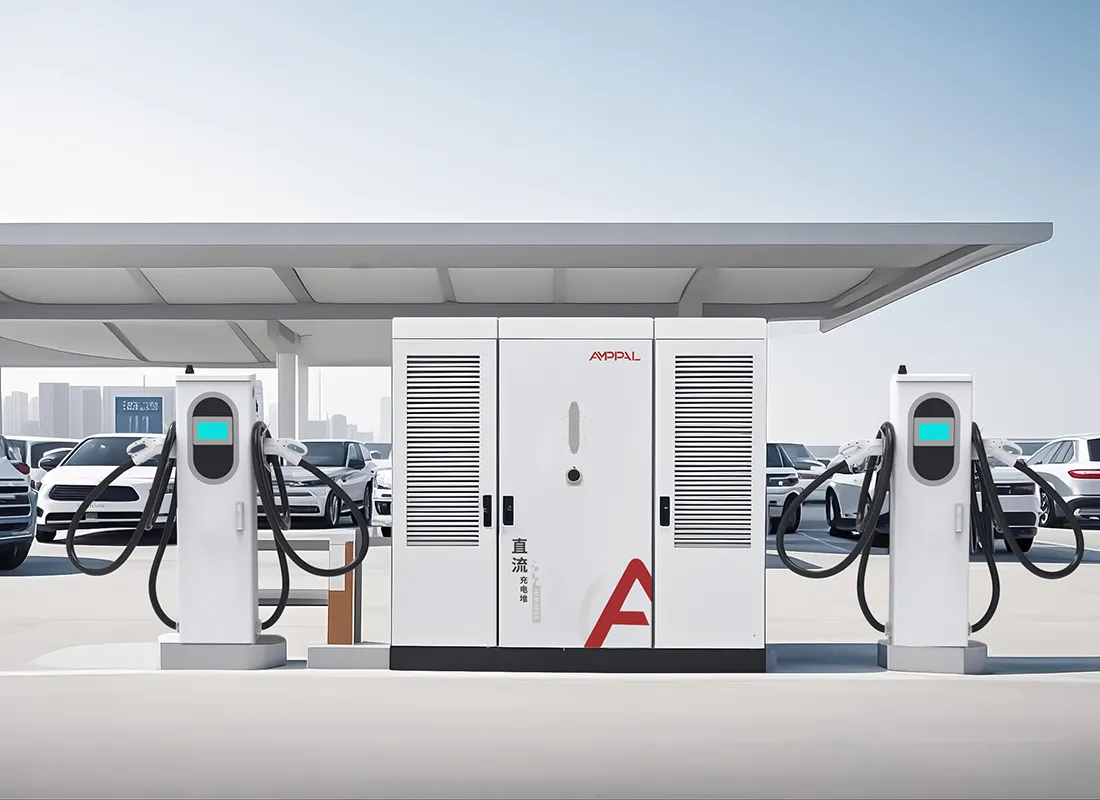

800 кВ Хигх Повер Сплит ДЦ ЕВ систем за пуњење за комерцијална пуњача

Шта УЛ сертификати заправо покривају

Северна Америка не прихвата ЦЕ ознаку као доказ да је пуњач безбедан за инсталирање. Прихвата листу, а за опрему за брзо пуњење једносмерном струјом тај списак је УЛ.

Овај сплит систем од 800 кВ носи УЛ 2202-2022, стандард за опрему система за пуњење електричних возила, и УЛ 2231-2, стандард за систем заштите особља који штити оператера од струјног удара. Обе су одштампане на натписној плочици и обе су преживеле инспекцију надлежних органа.

Ова страница објашњава два стандарда, дизајн улаза од 480 В у Северној Америци и тачке усаглашености које спречавају прераду пројеката.

Требало би да будемо директни о томе шта ова страница није: то није правни савет, а локални закони се разликују у зависности од државе и округа. Оно што је то је практична слика о томе како наведени систем од 800 кВ уклања препреке које најчешће виђамо у америчким и канадским пројектима.

Приступ тржишту Северне Америке: УЛ наспрам ЦЕ

Разлика између ЦЕ ознаке и УЛ листе није папирологија. Реч је о томе да ли опрема може бити легално инсталирана и осигурана.

ЦЕ је самодекларација произвођача; УЛ је листа треће стране коју подржавају фабричке инспекције и накнадне ревизије.

Већина америчких јурисдикција, комуналних предузећа и осигуравача захтевају национално признату листу лабораторија за испитивање, коју само ЦЕ не обезбеђује.

УЛ 2202-2022 покрива опрему система за пуњење у целини: кућиште, ожичење, улазна и излазна кола.

УЛ 2231-2 покрива систем заштите особља, ланац сигурносне блокаде између конектора и ДЦ излаза.

Са обе листе, систем од 800 кВ је спреман за дозволу без прилагођене инжењерске процене у већини држава.

За Канаду, иста опрема се може проценити у односу на ЦСА колеге; наше УЛ датотеке подржавају ту путању.

Техничке спецификације

Локације у САД и Канади изграђене за 800 кВ

Станице међудржавног коридора у којима већ постоји трофазна услуга од 480В и уговорени капацитет је 800кВ.

Камионска стајалишта и одморишта лицитирају за НЕВИ или програме које финансира држава за које је потребна наведена опрема.

Корпоративна и флота дворишта замењују дизел инфраструктуру ДЦ пуњењем велике снаге.

Простори за куповину и забаву са великим паркингом и једним наменским трансформатором.

Пилот пројекти комуналних предузећа који демонстрирају пуњење велике снаге на дистрибутивној мрежи.

Аеродромске и транзитне паркинг структуре где једна услуга од 480 В напаја више зона за пуњење.

Од 480В сервисног улаза до ЦЦС1 излаза

The cabinet is designed around the North American commercial standard: AC480V ±10% at 50/60Hz three-phase input. No step-up transformer is needed between a standard 480V service and the cabinet; the rectifier stage converts directly to a 300-1000VDC bus.

Корекција фактора снаге држи улаз на ≥0,99, што одржава мерење потражње чистим и избегава казнене накнаде на комерцијалне тарифе које наплаћују реактивну снагу.

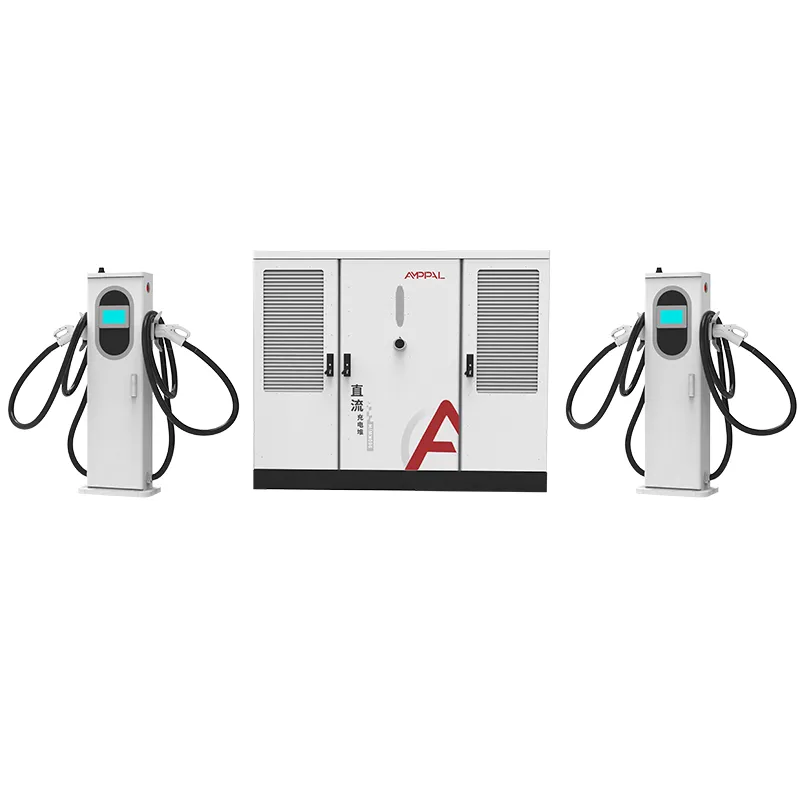

Базен од 800 кВ напаја 2 до 16 терминала. Сваки терминал договара своју струју са контролером, тако да 600А течно хлађена и 250А ваздушно хлађена кабина коегзистирају у истом ормарићу, а излазни конектори прате тржиште: ЦЦС1 за Северну Америку, са НАЦС доступним.

Заштита од земљоспоја и заштита особља се рукује унутар ормана у складу са УЛ 2231-2, а станица се повезује на ОЦПП 1.6 или 2.0 бацкенд за управљање оптерећењем и даљинску контролу.

Топлотом управља сопствени систем за хлађење кабинета, тако да се ниво буке од ≤65дБ задржава чак и при пуној снази. То је важно на комерцијалним парцелама где је линија имовине суседа близу платформе за опрему.

УЛ ознака, НЕЦ 625 и прихватање АХЈ

Издавање дозвола је место где се наведена опрема исплати. Три документа су важна у време инспекције, а ми их све достављамо.

УЛ ознака на натписној плочици, усклађена са бројем модела у нашој датотеци са листингом, је оно што инспектор фотографише.

Члан 625 НЕЦ-а обухвата постављање опреме за пуњење електричних возила; наше упутство за инсталацију мапира орман према његовим захтевима за напајање, прекомерну струју и средства за искључивање.

НФПА 70 је сам код, ау њему се налази члан 625; АХЈ преглед се фокусира на уземљење, повезивање и прекид везе на видику.

Пружамо УЛ извештаје о испитивању и сертификат о усаглашености за специфичне серијске опсеге који се испоручују.

Документација на улазној страни укључује дијаграм ожичења од 480 В и распореде обртног момента за сервисну везу.

За финансиране пројекте, наша УЛ документација одговара листама опреме коју НЕВИ и државни програми захтевају од понуђача.

Производни процес за јединице са листе УЛ

Корак 1. Кућишта се избијају и ласерски секу од челичних намотаја, а затим заварују роботом на ФАНУЦ линијама.

Корак 2. ТРУМПФ прес кочнице формирају панеле; следи наношење праха и очвршћавање.

Корак 3. Дистрибуција наизменичне струје је ожичена на линији наизменичне струје са УЛ-препознатим компонентама и прикључцима контролисаним обртним моментом.

Корак 4. Модули исправљача и плоча за заштиту особља се постављају на ДЦ линију.

Корак 5. Сваки орман је тестиран оптерећењем до 800кВ са забележеним фактором снаге, таласом и провером заштите.

Корак 6. 48-часовни циклус сагоревања јединице; дневници су везани за серијски број.

Корак 7. Узорци накнадне инспекције УЛ се узимају из производње према програму листинга.

Корак 8. Завршна инспекција и паковање; фабрика је кумулативно испоручила преко милион јединица до 2024.

Да ли је овај пуњач прави за временску линију вашег пројекта?

Изаберите систем од 800 кВ УЛ када је ваш пројекат у Сједињеним Државама или Канади, када финансијер или комунално предузеће захтева наведену опрему или када ваш АХЈ неће прихватити само ЦЕ хардвер. То је такође прави позив када желите један модел који покрива раст од 2 до 16 топова.

Немојте га бирати за један малопродајни кутак са 2 пиштоља на тржишту без спровођења УЛ; листинг носи трошкове, а ЦЕ јединица ће тамо обавити посао.

Проверите свој сервисни капацитет пре наручивања: орману је потребно правих 800кВ на 480В сервису, плус простор за удар и мерење. Шаљемо контролну листу података о локацији са цитатом, а наши инжењери је прегледају пре него што се обавежете.

Времена испоруке се такође разликују од тржишта само за ЦЕ: УЛ-ове производње прате исти распоред од 15-20 радних дана, али неким пројектима у САД-у је потребна документација о листингу раније за пријаве за финансирање. Затражите пакет документације када тражите цену, а не након што добијете понуду.

А ако је ваш пројекат чисто спекулативан, без локације, без уговора о комуналним услугама и без пута за дозволу, сачекајте пре него што наручите. Опрема чува; паркинг можда неће.

Зашто АМППАЛ за опрему за пуњење на листи УЛ

УЛ 2202-2022 и УЛ 2231-2 су наведени, са већ спроведеним фабричким накнадним ревизијама.

15-20 радних дана испорука након извлачења одобрења; МОК из једног контејнера.

ОЕМ/ОДМ: Северноамерички бренд, НАЦС или ЦЦС1 сетови конектора и прилагођене дужине каблова.

Пакет документације за брокере и АХЈ: УЛ извештаји, сертификати о пореклу и дијаграми ожичења.

Произвођач са седиштем у Иуекингу, основан 2014. године, извози у више од 40 земаља, укључујући САД и Канаду.

Палетирање, подизање и испорука

Ормар се испоручује у сандуку са челичним оквиром димензија отприлике 2300 к 1900 к 1150 мм са четири тачке за подизање; терминали су палетизирани са намотаним кабловима и заштићеним конекторима. Контејнер високе коцке од 40 стопа одговара ормару плус до осам терминала.

Услови испоруке су ФОБ Нингбо или ЦИФ у америчку или канадску луку. Документи, фактура, листа паковања, товарни лист, УЛ извештаји о испитивању и сертификат о пореклу се издају у року од 3 радна дана од утовара.

У сандуку се налази дијаграм монтирања за орман висок 2200 мм, а наш водич за пуштање у рад покрива опције виљушкара и крана за локацију.

Сервисна мрежа и услови гаранције

Двогодишња стандардна гаранција покрива орман, терминале, модуле напајања и заштитни контролер.

Размена између бродова у случају кварова у гаранцији; замена отпрема у року од 5 радних дана од наше залихе.

Даљинска ОЦПП дијагностика и ажурирања фирмвера којима управљају наши инжењери у различитим временским зонама.

Комплети резервних делова за северноамеричке купце: осигурачи, конектори и контролне плоче које се држе на полици.

Годишњи савети за одржавање укључују поновне провере обртног момента након прве године и проверу истрошености конектора сваких 6 месеци.

Напомене о употреби за северноамеричке инсталације

Погрешно: напајање ормана из 208В сервиса. Десно: обезбедите АЦ480В ±10% трофазно, као што претпоставља УЛ листа.

Погрешно: изостављање средстава за искључивање у видокругу опреме. Десно: инсталирајте раскид према НЕЦ 625 и нашем дијаграму ожичења.

Погрешно: уземљење само кроз цев. Десно: покрените наменски проводник за уземљење опреме према упутству за инсталацију.

Погрешно: под претпоставком да УЛ листа покрива терминал треће стране који није наведен. Десно: користите терминале испоручене са наведеним системом.

Погрешно: прескакање АХЈ водича пре укључивања енергије. Десно: позовите инспектора са УЛ фајлом и извештајима о испитивању у руци.

Повратне информације оператера о инсталацијама на листи УЛ

Мрежа за пуњење у Калифорнији, Сједињене Државе, пустила је у рад два ормарића од 800 кВ на локацији у коридору и прошла инспекцију при првој посети. Једина замерка менаџера пројекта: сандук је стигао два дана касније од понуде за транспорт, што је пуштање у рад померило на викенд.

Извођач комуналних услуга у Онтарију, Канада, користио је дијаграме ожичења од 480 В да би унапред дао понуду за електричне радове. Његове повратне информације су биле да му је распоред обртног момента уштедео позив за дораду, иако је желео да терминални кабл буде 0,5 м дужи због његовог распореда.

Оператер флоте у Охају, Сједињене Државе, има 10 пушака по ормарићу за своје камионско двориште. После девет месеци, резу конектора једног терминала је била потребна замена; резервни брод је стигао за четири дана, а остатак станице никада није престао да се пуни.

Честа питања: Сертификација и инсталација

П: Да ли је орман од 800 кВ УЛ на листи или је управо тестиран?

О: Наведено, под УЛ 2202-2022 и УЛ 2231-2, са текућим накнадним ревизијама фабрике.

П: Зашто ЦЕ не ради за Сједињене Државе?

О: Дозвола и осигурање у САД генерално захтевају попис национално признатих лабораторија за испитивање; ЦЕ је самодекларација произвођача.

П: Који улазни напон је потребан систему?

О: АЦ480В ±10% на 50/60Хз, стандардна северноамеричка комерцијална услуга.

П: Да ли НЕЦ 625 захтева нешто посебно на локацији?

О: Одговарајуће димензионисање фидера, заштита од прекомерне струје и средство за искључивање на видику; наш приручник мапира сваки захтев.

П: Могу ли терминали бити ЦЦС1 и НАЦС на истом ормарићу?

О: Да, сетови конектора се додељују по терминалу у тренутку наручивања.

П: Да ли је потребан трансформатор пре кабинета?

О: Само ако је ваша услуга средњег напона; са 480В сервиса орман се повезује директно.

П: Колико топова може да ради систем од 800 кВ?

О: Од 2 до 16, мешање 250А ваздушно хлађених и 600А течно хлађених терминала.

П: Који документи ће бити потребни мом брокеру и АХЈ?

О: Извештаји о УЛ тестирању, сертификат о пореклу, листа паковања и дијаграм ожичења, све укључено у пошиљку.
