7кВ двосмерни В2Г ДЦ ЕВ пуњач за кућну енергију и апликације за паметну мрежу

Шта двосмерна јединица од 7 кВ ради за дом

7кВ двосмерни В2Г ДЦ ЕВ пуњач за кућну енергију и апликације за паметну мрежу (АФ-ДЦ-07) је мали двосмерни ДЦ пуњач. Ради очигледан посао – пуњење ЕВ-а од 7 кВ – и други посао који већина пуњача не може да уради: извлачи струју из аутомобила и напаја кућу. Тај други правац је оно што В2Х (од возила до куће) и В2Г (од возила до мреже) значе у пракси.

За типичан дом са 40-60кВх батеријом ЕВ, 7кВ обрнутог тока покрива основно оптерећење: фрижидер, рутер, осветљење, циркулационе пумпе за грејање. Неће истовремено покренути електричну пећницу и топлотну пумпу. Купује сате преживљавања у прекидима, а не недељу дана независности од мреже.

Шест разлога зашто јединица од 7 кВ мења кућу

Аргумент није брзина пуњења; то је други правац тока. Шест тачака купци понављају након инсталације:

Резервно напајање без друге батерије: ЕВ који већ поседујете постаје резерва. Аутомобил од 60 кВх држи довољно за два дана кућног вечерњег оптерећења.

Пеак-валлеи арбитража: наплаћивање по ноћним тарифама, пражњење током скупог вечерњег прозора, и пустите мерач да израчуна.

ИП55 против временских прилика: киша, прашина и обални слани ваздух се боље руководе од ИП54 ормарића на већој браћи и сестрама.

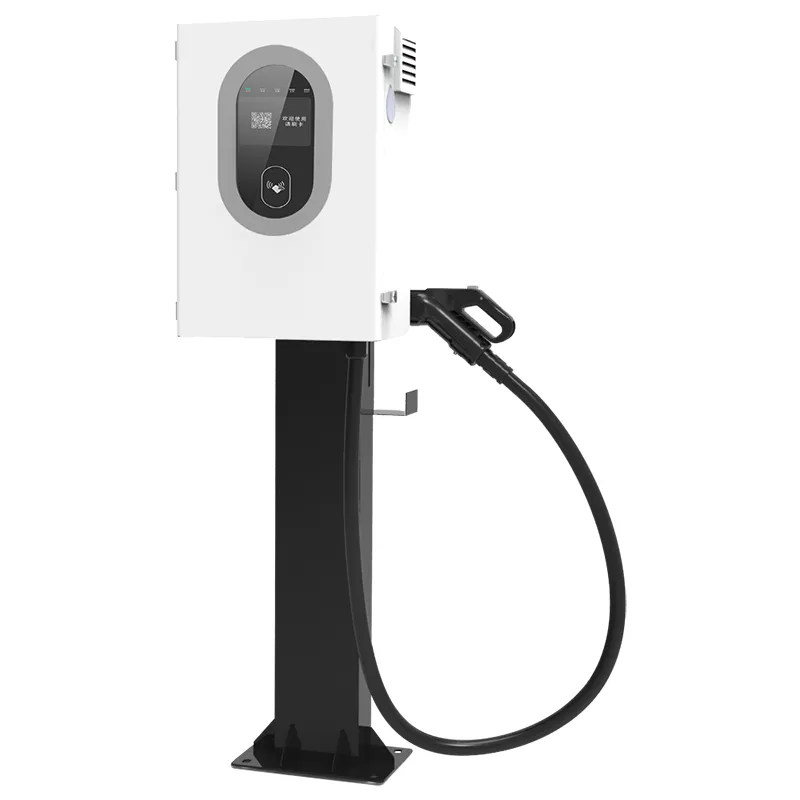

Монтажа на стуб или стуб: орман 600 к 450 к 230 мм одговара зиду, челичном стубу или стубу поред пута.

Ефикасност од 95% или боља у оба смера, тако да повратни пут од мреже до батерије до мреже губи мање од десетине енергије.

Пет начина да започнете сесију: КР скенирање, картица, аутоматско покретање ВИН-а, контрола платформе или принудно покретање ван мреже када мрежа не ради.

Техничке спецификације

Где 7кВ В2Г јединица зарађује своје место

Није производ флоте. Величина за појединачна паркинг места; ово су сценарији у којима власници пријављују стварну исплативост:

Самостојеће куће у Немачкој, Холандији и Нордијским земљама са тарифама за електричну енергију по времену коришћења.

Кућице за одмор и сеоска имања у којима су прекиди у мрежи рутински, а не ретки.

Мале продавнице и кућне канцеларије са 500-1500В непрекидног оптерећења.

Куће са соларним ПВ: подневни вишак наплаћује аутомобил, вечерњи пражњење покрива врхунац вечере.

Станодавци постављају паркинг места спремна за В2Г као продајно место окренуто према закупцима.

Како прекидач за пуњење и пражњење у једном ормарићу

Унутар АФ-ДЦ-07 налази се један двосмерни степен напајања. У режиму пуњења исправља трофазну наизменичну струју у једносмерну за батерију. У режиму пражњења исти модули претварају ДЦ назад у АЦ на 230/400В. Нема засебног инвертера причвршћеног вијцима – та топологија држи кабинет на 600 к 450 к 230 мм и ефикасност на 95% или боље у оба смера.

ИСО 15118 управља В2Г руковањем. Аутомобил и пуњач размењују потписану поруку о томе колико енергије може да се повуче, а обрнути ток почиње тек када су овлашћени. Ово није хаковани инвертер који храни кућу; то је мерна размена која је усклађена са стандардима.

Стартуп је намерно слојевит. На мрежи, сесије почињу КР кодом, картицом, ВИН препознавањем или АМППАЛ платформом у облаку. Ако мрежа падне, принудно покретање ван мреже омогућава да пуњач буде употребљив уз локалну аутентификацију – корисно када рутер умре усред нестанка.

Сертификати које осигуравач власника куће жели да види

Кућни В2Г се налази у сивој зони на неколико тржишта, тако да је папирологија важна. Ово су документи који се испоручују са сваким АФ-ДЦ-07:

ЦЕ и ТУВ ознаке за тржиште ЕУ; УЛ и ЦБ доступни за Северну Америку и друге регионе.

Усклађеност са ИЕЦ 61851 за понашање при пуњењу једносмерном струјом и безбедност конектора.

ИСО 15118 сертификат за В2Г комуникациони стек – део који чини двосмерне сесије мерним и легалним.

ИП55 тестиран према ИЕЦ 60529: преживљава спуштање црева и издувавање прашине.

Фабрички запис о тестирању са сваком јединицом: изолација, уземљење и потпуни двосмерни рад при називној снази.

Широкотемпературни модули од -30Ц до +55Ц за изложену зимску монтажу.

Како су јединице од 7 кВ изграђене у Иуекингу

Фабрика се налази у Иуекингу, Зхејианг - граду који људи називају кинеском престоницом електричних уређаја. АМППАЛ га води од 2014. са 260+ запослених. Редослед израде јединице од 7кВ:

Челични лим се сече на ТРУМПФ ласерским машинама и савија на ЦНЦ прес кочницама.

ФАНУЦ роботске руке постављају модуле напајања; ДЦ производи раде на сопственој линији, одвојено од АЦ.

Плоче степена напајања су таласно лемљене и пролазе аутоматизовану оптичку инспекцију.

Свака јединица добија двосмерно сагоревање при пуном оптерећењу: четири сата пуњења, а затим пражњења при 7 кВ.

Кућиште је прво премазано прахом; ИП55 заптивке се постављају ручно и проверавају обртни момент.

Фирмвер се флешује са ИСО 15118 стеком и омогућено је свих пет метода покретања.

Завршни визуелни и електрични преглед се дешава пре него што се региструје серијски број.

Јединице се пакују у појединачне сандуке; време испоруке је 15-20 радних дана.

Да ли је 7кВ довољно? Одређивање величине кућне В2Г јединице

Почните са оптерећењем које морате да покријете у случају нестанка: фрижидер, рутер, осветљење, циркулациона пумпа за грејање, обично 400-800В. На том нивоу 7кВ повратне снаге покрива кућу сатима док аутомобил има довољно напуњености за јутарњу вожњу.

Ако ваш дом покреће електричну топлотну пумпу, индукциони шпорет и сауну одједном, 7 кВ неће носити тај максимум. Јединица од 30кВ или 60кВ би могла, али то мења цену и инсталацију. За већину домаћинстава, 7 кВ је довољно.

Није за вас ако вам је потребан УПС за пуну кућу који се укључује за мање од секунде или јединица која води кућу кроз вишедневно замрачење. АФ-ДЦ-07 је двосмерни пуњач са мерењем, а не инвертер ван мреже. У вашој тарифи нема вршног распона? Нестаје и аргумент арбитраже.

Зашто купци бирају АМППАЛ за Хоме В2Г

15-20 радних дана време испоруке на стандардним јединицама; ОЕМ брендирање и прилагођена боја на захтев.

МОК једне јединице за процену - шаљемо појединачне производе инжењерима и малим увозницима, а не само палете.

ЦЕ, ТУВ, УЛ, ЦБ и ЦЦЦ сертификати у фајлу; документација се испоручује уз сваку наруџбу.

260+ запослених и 1 милион+ јединица испоручених од 2014. године; АМППАЛ такође управља са 200+ станица за пуњење.

Европски склад резервних делова: пушке за пуњење, контролне плоче и дисплеји се испоручују за 3-5 радних дана.

Паковање и испорука за модел од 7 кВ

Сваки АФ-ДЦ-07 се испоручује у дрвеном или тешком картонском сандуку величине око 750 к 600 к 350 мм, отприлике 40 кг са пиштољем и носачем. Уметци од пене држе кабинет; пиштољ и кабл путују у врећици за влагу.

Контејнер од 20 стопа прима око 60 јединица; 40 стопа висока коцка око 130. Палете су везане и терет фотографисан пре заптивања.

Стандардни услови су ФОБ Нингбо или Шангај, са ЦИФ и ЦФР цитатима на захтев. Документи укључују фактуру, листу паковања, товарни лист и ЦЕ декларацију; сертификати излазе унапред.

Подршка након слетања јединице од 7 кВ

24 месеца на јединици. За кућни В2Г део који је важан је степен инвертера - ради у оба смера и покривен је.

Ажурирања фирмвера за ИСО 15118 стек су бесплатна за животни век производа, путем облака или УСБ-а.

Резервни делови за уобичајене кварове се испоручују у року од 3-5 радних дана; пиштољ за пуњење је најчешће наручени резервни.

Једна година бесплатне даљинске дијагнозе - пошаљите фотографију или извоз дневника и добијте одговор истог дана.

Овлашћени електричар може да заврши инсталацију за један дан; приручник садржи дијаграме ожичења и вредности обртног момента.

Уобичајене грешке са кућним В2Г инсталацијама

Погрешно: Монтажа јединице тамо где кровни отпад капа на конектор. Десно: изаберите место са ивицом капања или благим превисом - ИП55 се носи са временским приликама, а не водом која се каналише у утичницу.

Погрешно: Под претпоставком да пражњење почиње оног тренутка када се аутомобил укључи. Тачно: руковање према ИСО 15118 мора да се заврши и распоред пражњења мора бити омогућен прво у апликацији.

Погрешно: Одређивање кућних оптерећења изнад 7 кВ и надајући се да ће пуњач то успети. Десно: држите оптерећење на пражњењу испод 6 кВ да бисте оставили простор за губитке.

Погрешно: Напајање АЦ излаза кроз насумични продужни кабл. Десно: спојите излазну страну на наменско коло са сопственим прекидачем.

Погрешно: Прескакање штитника од пренапона јер пуњач има заштиту од грома. Десно: јединица се штити; кућном панелу је и даље потребан сопствени тип 2 СПД.

Шта пријављују власници кућа и малих предузећа

Власник куће у Баварској у Немачкој користи АФ-ДЦ-07 са 58кВх ЕВ по тарифи за време коришћења. Он пуни преко ноћи по ниској тарифи и празни 18:00-21:00; бројило показује око 14 евра уштеђених месечно у првом кварталу. Његова једина замерка: рупама за носаче било је потребно друго бушење на његовом зиду од цигле.

Власник мале пекаре у Холандији користи јединицу и као пуњач и као међуспремник за своје фрижидере. Замрачење од 40 минута у јануару га није коштало ништа - аутомобил је радио хладњаке. КР налепница скупља прашину и треба је повремено брисати.

Менаџер руралне имовине на Новом Зеланду поставио је јединицу на стуб поред викендице за изнајмљивање. Гости скенирају да би почели да наплаћују; он омогућава даљинско пражњење В2Х током олуја. Његова пресуда: први пуњач који је поставио коме није била потребна узвратна посета у року од месец дана.

Почетна В2Г питања, одговоре

П: Може ли АФ-ДЦ-07 напајати целу кућу током нестанка?

О: Напаја до 7кВ - фрижидере, светла, рутер, пумпе. Тешка истовремена оптерећења попут пећница ће га премашити.

П: Да ли В2Г пражњење штети акумулатору аутомобила?

О: Дубина и фреквенција су важнији од правца. Ноћно двочасовно пражњење од 7 кВ је благи циклус; већина електричних возила то ради унутар гаранције.

П: Који аутомобили раде са овим пуњачем?

О: Било који ЕВ који подржава ИСО 15118 двосмерно пуњење преко ЦЦС или ГБ/Т - прво проверите листу подршке за В2Г вашег аутомобила.

П: Да ли је легално повезивање на мрежу?

О: На тржиштима ЕУ и УК, да, са ЦЕ и ТУВ ознакама и лиценцираним електричарима.

П: Колико могу да уштедим на тарифама?

О: Са размаком од 20-30 центи на врхунцу долине, вечерњи пражњење штеди 1-2 евра по сесији, 30-60 евра месечно.

П: Шта се дешава ако ми интернет нестане?

О: Принудно покретање ван мреже наставља са пуњењем и пражњењем уз локалну аутентификацију; наплату сустиже касније.

П: Да ли ми је потребан посебан претварач за кућу?

О: Не - двосмерни степен инвертује једносмерну струју у наизменичну струју. Потребан вам је прекидач за пренос или АЦ спојница на панелу.

П: Могу ли касније да проширим на 22 кВ?

О: Не, АФ-ДЦ-07 је фиксиран на 7 кВ. Дођите до модела АМППАЛ од 30кВ или 60кВ за више.
