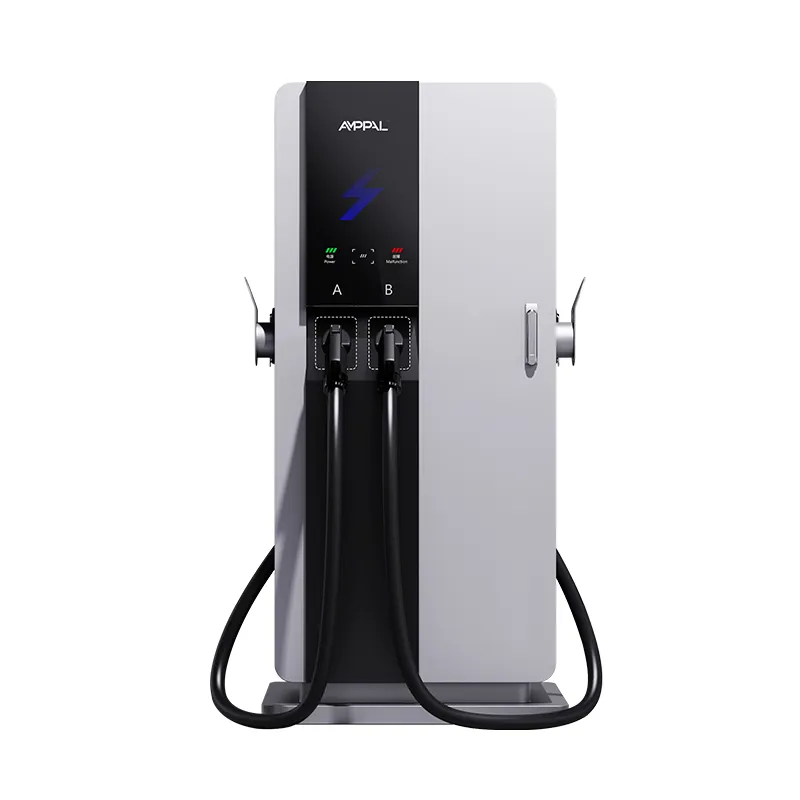

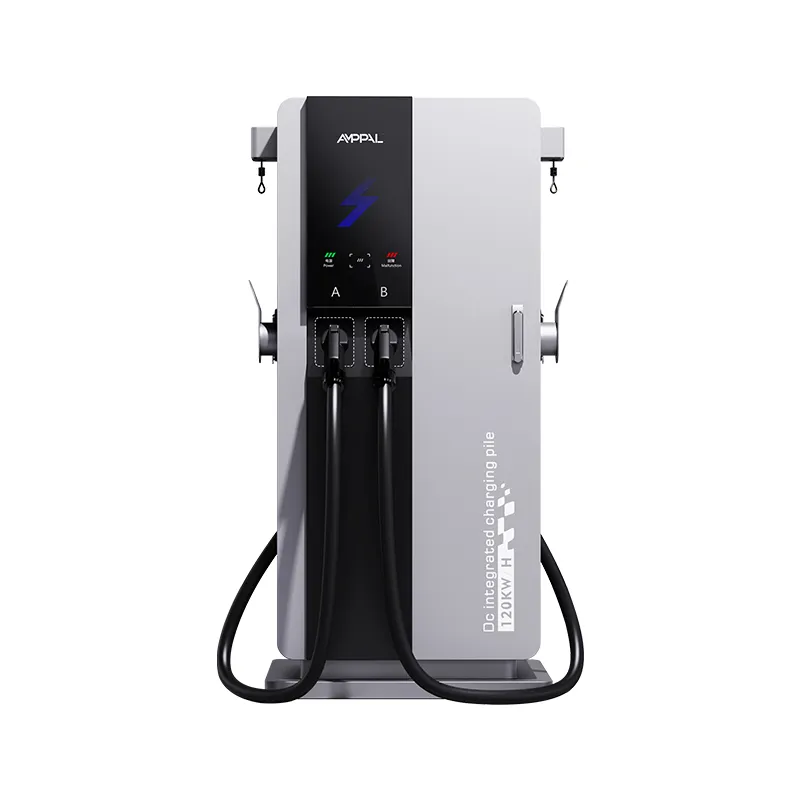

60кВ Интелигентни интегрисани ДЦ ЕВ пуњач за пуњење возног парка

750 × 550 мм: прича о отиску иза интегрисаног пуњача од 60 кВ

Већина брзих пуњача је дизајнирана за отворено земљиште; овај је дизајниран за простор који је остао на ивици паркинга. АФ-ДЦ-60-И-Б-О-3/4/5-Х је интегрисана 60кВ ДЦ јединица висока 1700 мм на бази од 750 × 550 мм — око трећине површине пода конвенционалног ормарића. Та разлика одлучује да ли сајт уопште може да хостује брзо пуњење, јер је земљиште ставка коју нико не ставља у буџет.

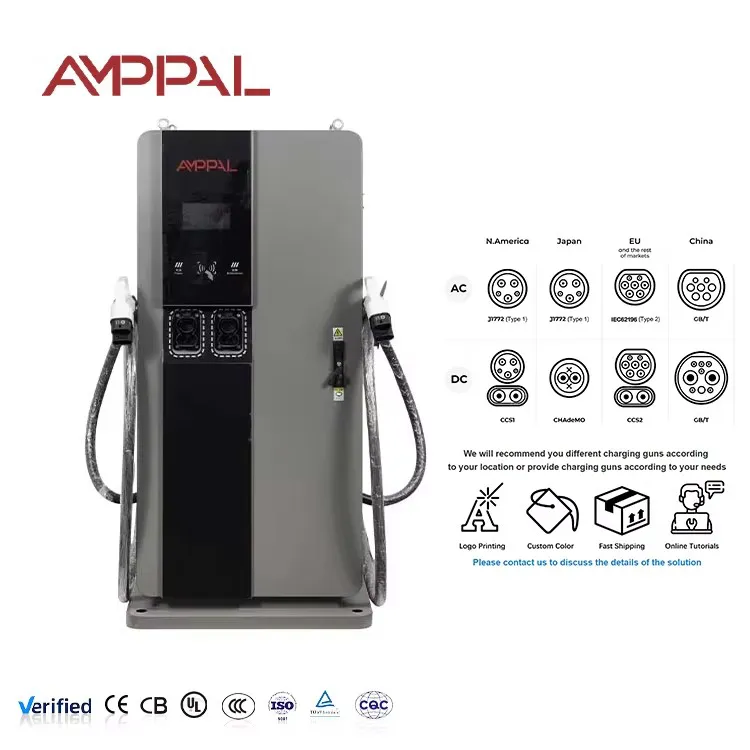

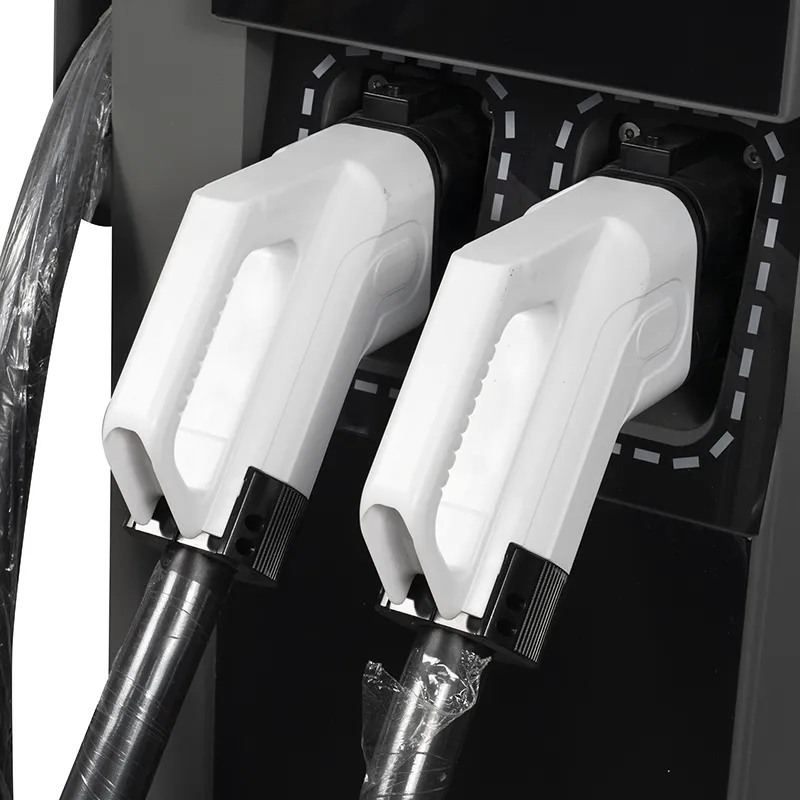

Монтира се на малу армирано-бетонску подлогу, што грађевинске радове чини једнодневним уместо једнонедељним. 7-инчни екран осетљив на додир управља ХМИ, а кућиште подржава ЦЦС1, ЦЦС2, ЦХАдеМО, ГБ/Т и НАЦС, тако да један модел служи већини увозних тржишта.

Танка кућишта такође имају цену: има мање простора за велике компоненте, због чега је серија 3 направљена за 60 кВ, а не за врх опсега снаге.

Шта добијате када се кабинет смањи

База од 0,41 м²: 750 × 550 мм стане поред врата продавнице, острва пумпе или уског паркинга.

Мања плоча и мање бетона: стандардна ојачана подлога из упутства замењује постоље комплетне опреме.

Висина од 1700 мм ставља екран осетљив на додир и конектор на удобан дохват већини возача.

Једна подлога по јединици значи да можете додавати тезге једну по једну како потражња расте, без понављања грађевинских радова.

Танко тело оставља простор у истом одељку за управљање кабловима, стубове и траку за чекање.

АЦ380В±15% улаз толерише руралне мреже где су пад напона и дрифт уобичајени.

Техничке спецификације

Фабричке спецификације АФ-ДЦ-60-И-Б-О-3/4/5-Х тачно онако како су испоручене.

Уска места где ова јединица од 60 кВ одговара, а јединице пуне величине не

Фронте продавница: јединица се налази поред врата, видљива са благајне, без једења паркинг места.

Мали паркинг испод 20 места: једна или две јединице покривају потражњу за постојећим напајањем од 380 В без надоградње трансформатора.

Углови бензинске пумпе: танак торањ се уклапа између острва пумпе и граничне ограде.

Парцеле са стране хотела: једна јединица опслужује госте преко ноћи и дневне посетиоце са истог простора.

Радионице и мала складишта: торањ од 60 кВ пуни флоту између послова, у затвореном простору или под надстрешницом.

Како 60 кВ тече кроз торањ од 1,7 метара

Напајање улази на АЦ380В трофазно, исправља се и претвара у 200-1000ВДЦ, а излази кроз који год конектор возило очекује. Распоред торња поставља модуле за напајање ниско, контролер на средњу висину, а екран осетљив на додир од 7 инча у нивоу очију, што држи центар гравитације спуштеним, а интерфејс погодан.

Хлађење је форсирано ваздух кроз бочне доводе. Висина торња даје протоку ваздуха дугу вертикалну путању која одводи топлоту од модула, а вентилатори се повећавају са оптерећењем, тако да периоди мировања остају тихи. На малој локацији испред продавнице која је важнија него што звучи, јер возачи и особље проводе целу сесију у кругу од неколико метара од јединице.

ОЦПП 1.6/2.0 извештавање, даљинска дијагностика и ажурирања фирмвера покрећу се преко Етхернета, ВиФи-а или 4Г — исте позадинске интеграције као и наше веће јединице. Оно што се мења са компактним телом је чисто физичко: мање земље, мање бетона, мање поремећаја на локацији.

Провере квалитета кабинета у коме нема места за компромис

ЦЕ и ТУВ одобрење типа за комплетну јединицу; УЛ и ЦБ извештаји доступни за датотеке за извоз.

96-часовни слани спреј на кућишту, што је важно јер компактне јединице често стоје ближе ивици пута.

Испитивање вибрација на монтажи модула, тако да испорука и грубо руковање на градилишту не олабаве унутрашње спојеве.

48-часовно сагоревање са пуним оптерећењем са евиденцијама везаним за серијски број.

Екран осетљив на додир је верификован за читљивост на директној сунчевој светлости и рукама у рукавицама.

Модули су оцењени од -30°Ц до +55°Ц; комплетна јединица је специфицирана од -25°Ц до +50°Ц.

Склапање Цомпацт 3-Сериес на ДЦ линији

Корак 1. Танко кућиште је ласерски исечено од челика и заварено роботом на ФАНУЦ линијама.

Корак 2. ТРУМПФ прес кочнице савијају тело; следи наношење праха и очвршћавање.

Корак 3. Основна плоча, сталак за модуле и уводнице за каблове се постављају на ДЦ линију.

Корак 4. Улазни део од 380В и заштита од пренапона су повезани са контролом обртног момента.

Корак 5. Инсталирају се модули исправљача, затим 7-инчни ХМИ и контролер станице.

Корак 6. Свака јединица је тестирана на 60кВ са забележеном ефикасношћу по јединици.

Корак 7. 48-часовни циклуси сагоревања при различитим оптерећењима.

Корак 8. Завршна инспекција и паковање; фабрика је испоручила преко милион јединица до 2024.

Да ли је компактна јединица од 60 кВ права за вашу парцелу? Прво прочитајте ово

Изаберите серију 3 када је локација физички тесна или када желите да почнете од малог и да растете из тезге. База од 750 × 550 мм и инсталација са једном подлогом одржавају цивилне трошкове ниским, а 60 кВ и даље пружа корисно пуњење за мање од сат времена за већину путничких ЕВ.

Прескочите га ако већ имате издашан простор и планирајте сесије од 150 кВ и више; већи ормар вам даје више простора за рад са истим подлогама. Такође га прескочите ако ваша локација не може да напаја АЦ380В, јер је ова јединица фиксирана за ту улазну класу.

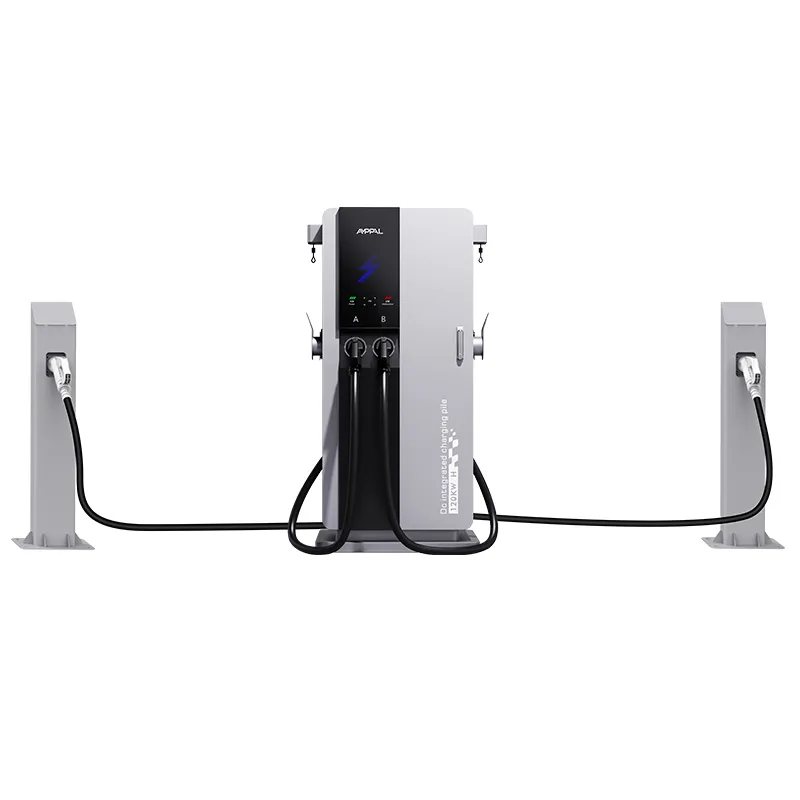

За распоред са два пиштоља обично ћете инсталирати два торња један поред другог, што удвостручује рад подметача. Одмерите то у односу на један ормарић са два пиштоља пре него што наручите.

Још једна искрена напомена: 60кВ је добар радни коњ, али није број у наслову. Ако ваш маркетинг зависи од највеће снаге у комшилуку, компактни 60кВ вам неће дати право да се хвалите – он вам даје станицу која заиста одговара.

Зашто продавци бирају АМППАЛ Цомпацт серију за мале локације

Један СКУ покрива ЦЦС1, ЦЦС2, ЦХАдеМО, ГБ/Т и НАЦС, тако да дилер поседује један модел за многа тржишта.

Испорука 15–20 радних дана након одобрења извлачења; МОК из једног контејнера.

ОЕМ/ОДМ брендирање на кућишту и почетном екрану осетљивом на додир, са именом вашег продавца одштампаним на плочици врата.

ЦЕ, ТУВ, УЛ и ЦБ сертификати укључени у пакет понуде.

Подршка из фабрике која сама управља са 200+ станица, тако да су одговори засновани на стварним сајтовима.

Уско тело се испоручује по стандардним ценама контејнера, што одржава цену искрцавања предвидивом за мале поруџбине.

Димензије сандука и број контејнера за компактну јединицу

Торањ од 1700 мм се испоручује усправно у сандуку са челичним оквиром од отприлике 1850 × 750 × 700 мм, са џеповима за виљушке и две ушице за подизање. Конектор, кабл и резервни осигурачи путују у подстављеној кутији за прибор унутар сандука.

Пошто је јединица уска, два сандука могу да деле ширину контејнера високе коцке од 40 стопа у неколико конфигурација; план утовара се шаље са понудом тако да је број тачан за вашу поруџбину. За прву пробну наруџбу, један сандук путује као ЛЦЛ терет без посебног руковања.

Услови су ФОБ Нингбо или ЦИФ до одредишта. Рачун, листа паковања, товарни лист, потврда о пореклу и извештаји о испитивању се издају у року од 3 радна дана од утовара.

Након продаје за компактне инсталације

2-годишња стандардна гаранција која покрива модуле, ХМИ и степен напајања.

Резервни модули и екрани осетљиви на додир се испоручују у року од 5 радних дана.

Даљинска дијагностика преко ОЦПП-а за грешке и ажурирања фирмвера.

Упутство за уградњу бетонске подлоге и уземљења на малим локацијама.

Распоред чишћења филтера за вертикални пут ваздуха.

Уобичајене грешке при инсталацији компактних пуњача

Погрешно: сипање плоче мање од цртежа подлоге у приручнику. Десно: пратите шаблон арматуре и сидрења приказан у водичу за инсталацију.

Погрешно: угурати торањ у угао без зазора позади. Десно: оставите сервисни простор наведен у упутству за приступ вратима.

Погрешно: закопавање уводнице кабловске уводнице испод завршеног нивоа. Десно: подигните цев унутар јастучића на означени положај.

Погрешно: под претпоставком да једна јединица од 60 кВ покрива парцелу од 30 места. Десно: планирајте једну јединицу на 4–6 тезги реалне потражње, плус маржа.

Погрешно: монтирати јединицу тако да је екран осетљив на додир окренут поподневном сунцу без поклопца. Десно: усмерите ХМИ даље од директног одсјаја да би био читљив и хладан.

Шта власници малих локација кажу након годину дана

Власник продавнице у Хо Ши Мину, Вијетнам, поставио је једну јединицу испред продавнице 2025. Плоча је изливена за једно јутро, а саобраћај у продавницама покрива трошкове струје; замерка је што екран осетљив на додир скупља прашину у тропском ваздуху, па га једном недељно бришу сувом крпом.

Мали хотел у Најробију, Кенија, има две јединице за госте и власнички комби за доставу. Висина од 1700 мм се лако уклапа испод надстрешнице, а уска база оставља паркинг простор употребљивим; менаџер жели да се пуњач пријави на сопственој контролној табли хотела, којом ОЦПП сада управља преко платформе треће стране.

Група ресторана на Балију, у Индонезији, додала је јединицу поред улаза за паркиралиште 2025. Подлога кошта мање од месечне накнаде за паркирање, а екран осетљив на додир приказује мени за ручак; једина замерка је дужина кабла за велике теренце паркиране на крајњој ивици залива.

Честа питања: Компактни пуњачи од 60 кВ за ограничен простор

П: Колико земље је потребно јединици?

О: База 750 × 550 мм плус размак у упутству; бетонска подлога је обично око квадратног метра.

П: Да ли подржава НАЦС?

О: Да, НАЦС је једна од пет опција конектора поред ЦЦС1, ЦЦС2, ЦХАдеМО и ГБ/Т.

П: Може ли пунити камион?

О: Углавном путничка ЕВ и комби возила; за тешке камионе бисте желели модел веће снаге.

П: Који улаз му је потребан?

А: АЦ380В±15% трофазни; претвара се у 200-1000ВДЦ за возило.

П: Да ли је потребан трансформатор?

О: Само ако вашем сајту недостаје напајање од 380 В; већина малих комерцијалних локација на тржиштима од 380В повезује се директно.

П: Колико дуго траје инсталација?

О: Подлога, сидра, провод и постављање — већина сајтова се пуни у року од два дана.

П: Која је гаранција?

О: Стандардно 2 године за комплетну јединицу, укључујући екран осетљив на додир.

П: Могу ли две јединице да деле један прекидач?

О: Они могу да деле фидер величине за суму, али свакој јединици је и даље потребан сопствени заштитни уређај.

П: Да ли је кули потребна надстрешница или склониште?

О: Не, ИП54 је и дизајниран за употребу на отвореном; надстрешница је за удобност возача, а не за машину.
