Интегрисани ДЦ брзи ЕВ пуњач за тешке услове рада од 180 кВ за комерцијалне флоте

Шта је овај ормарић од 180 кВ и зашто О&М одлучује о његовом животном трошку

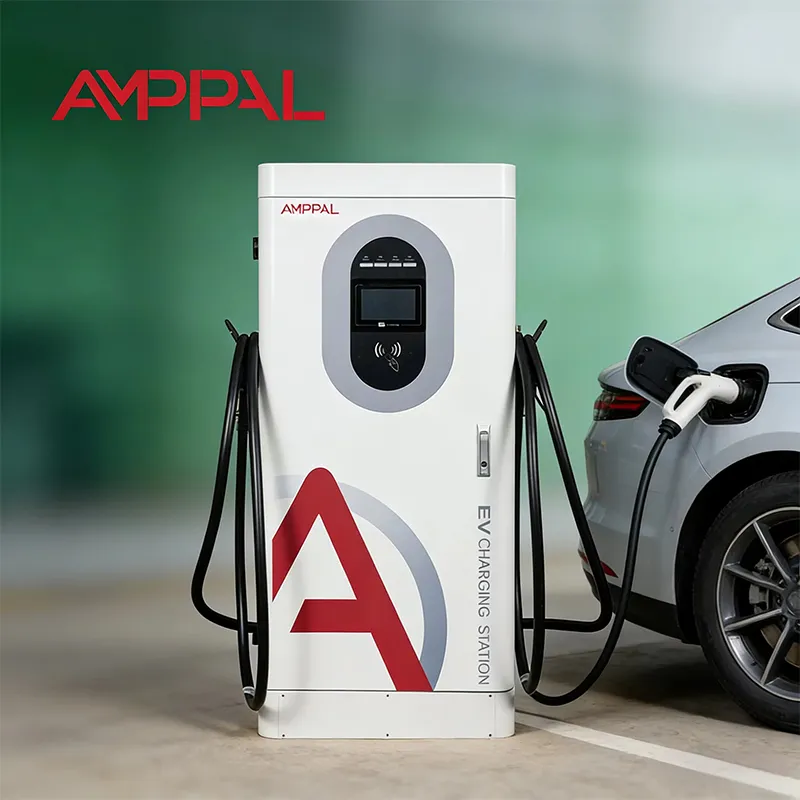

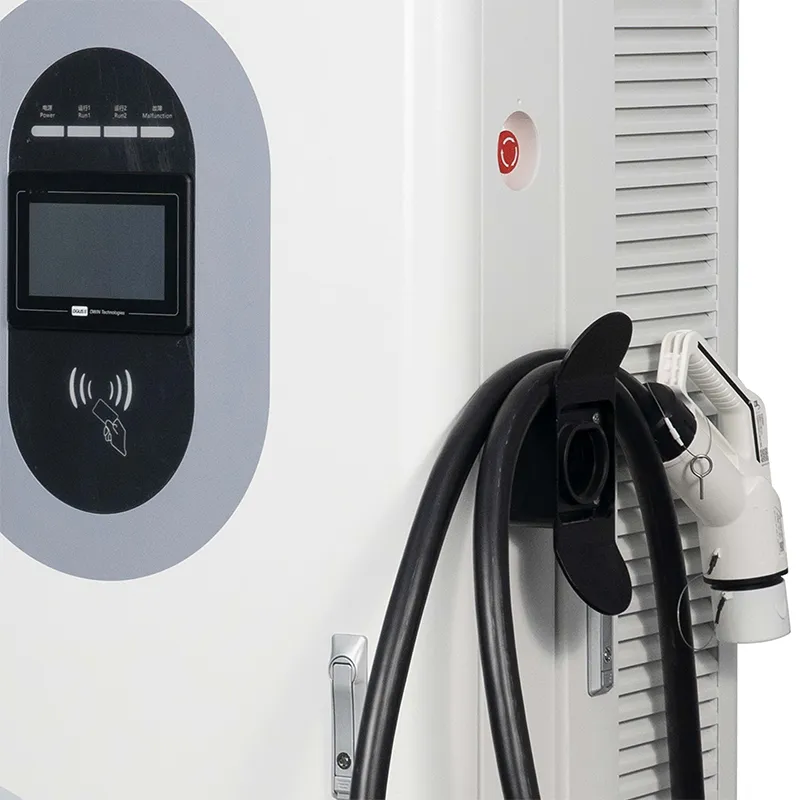

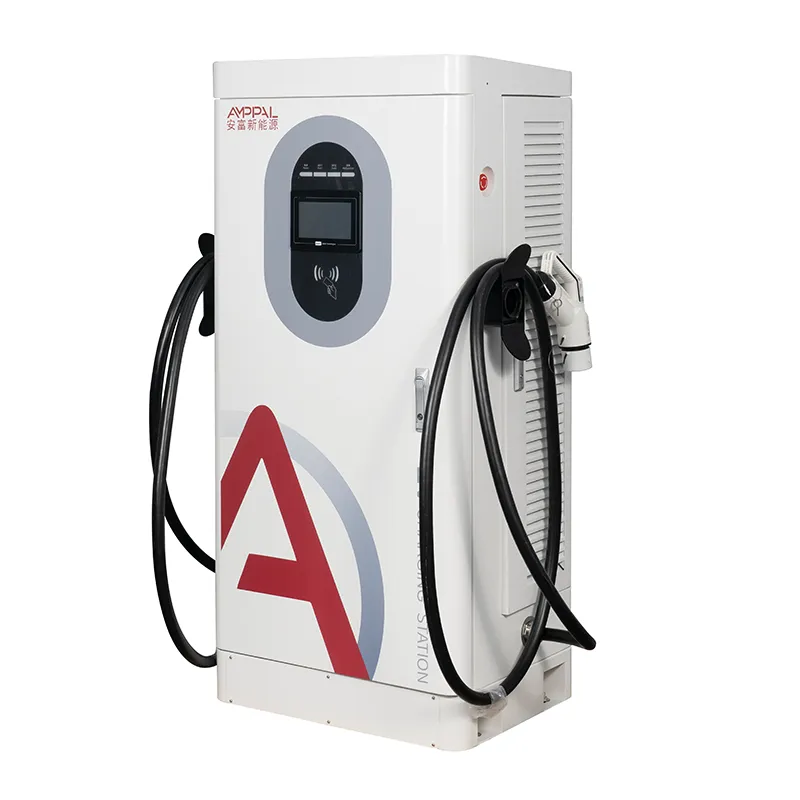

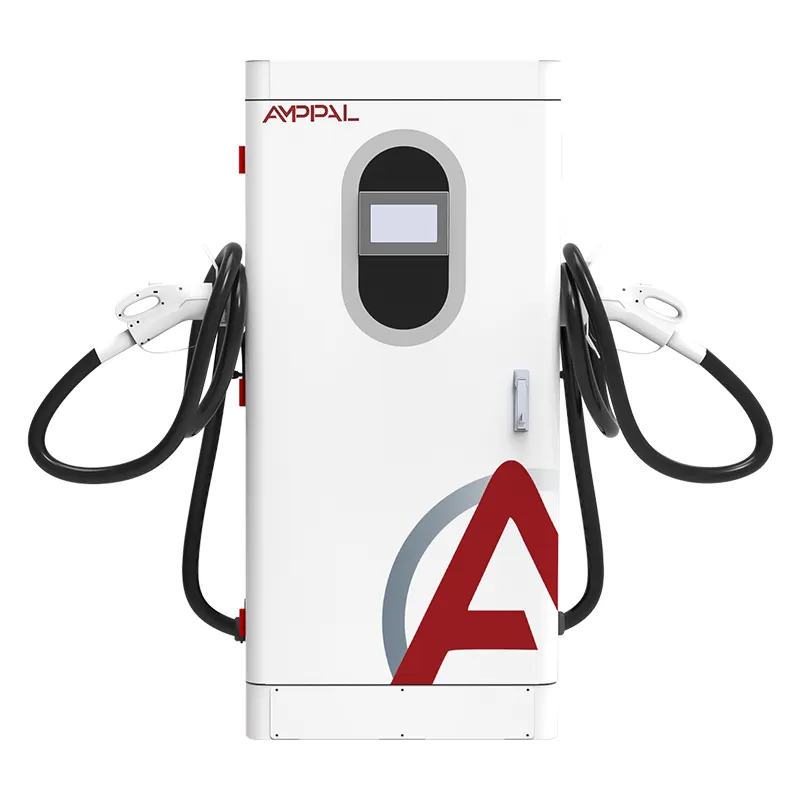

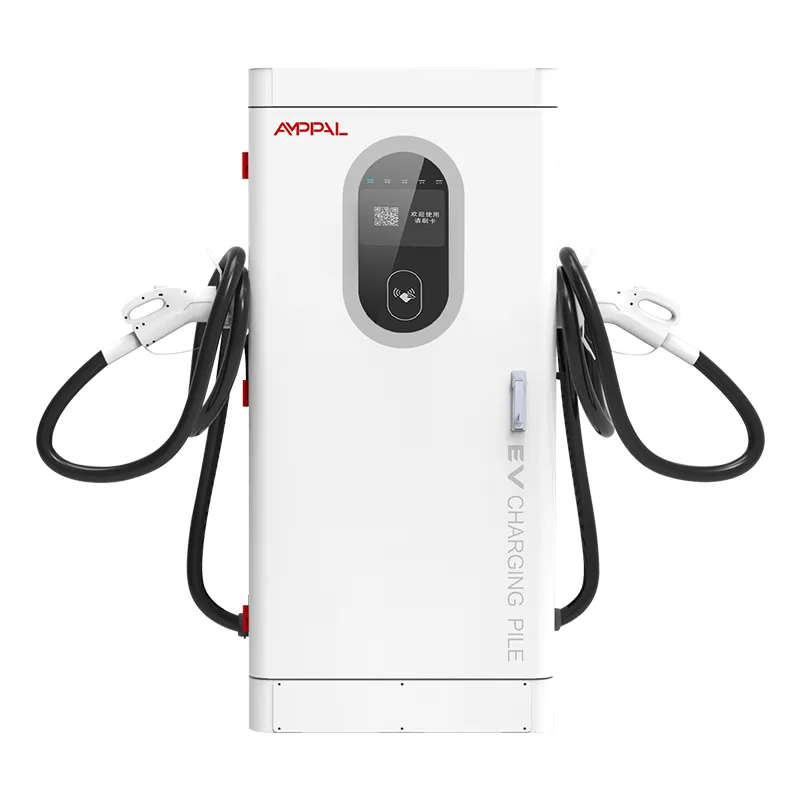

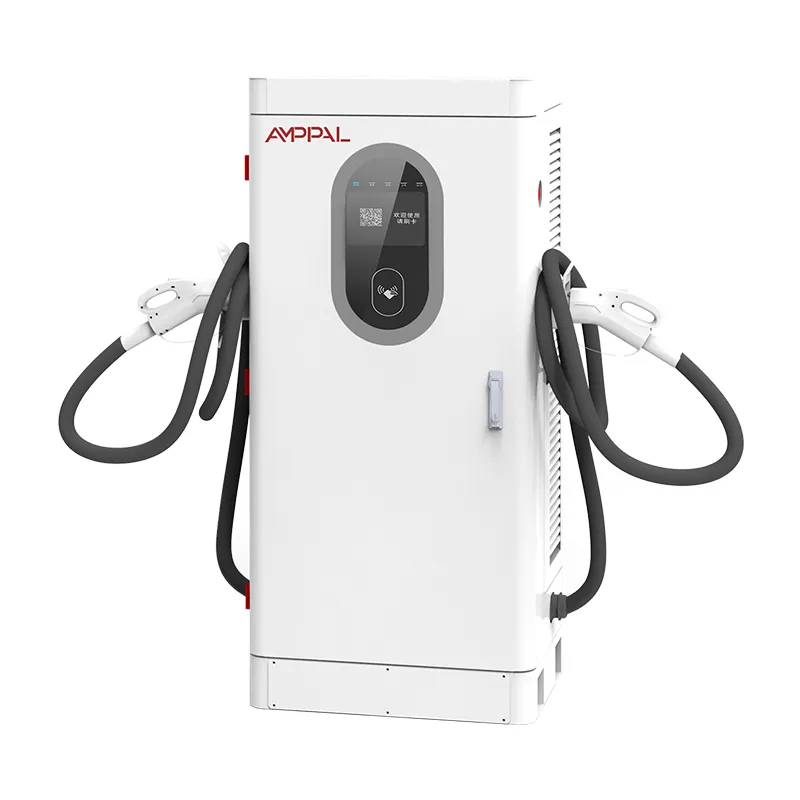

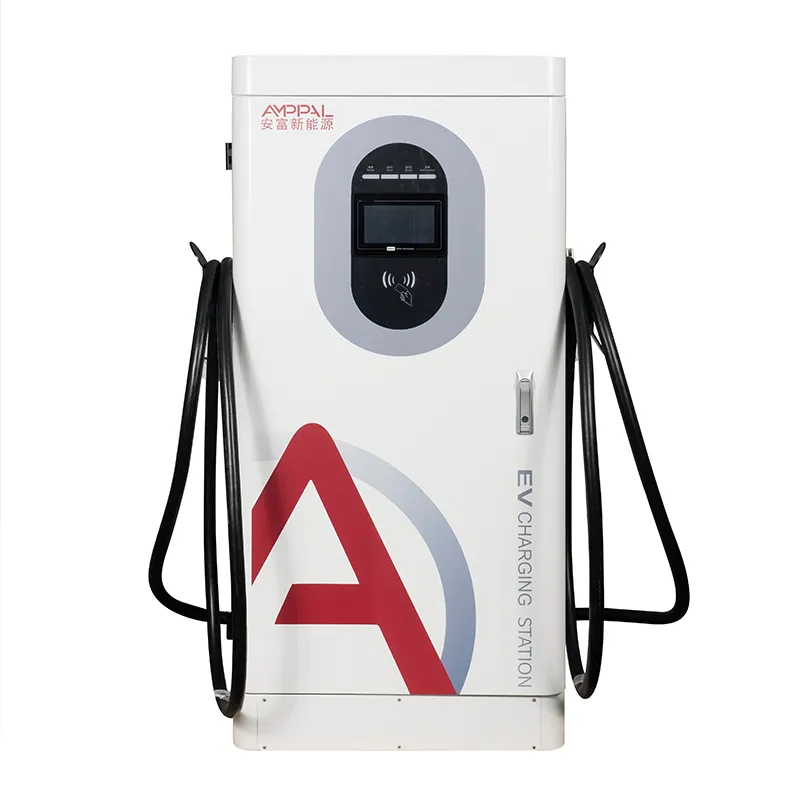

Брзи пуњач од 180 кВ ДЦ је обично најскупља машина на малој локацији и најмање надгледана. АФ-ДЦ-180-И-Б-О-4-Х је подни интегрисани ормар: модули за напајање, контролер, 7-инчни екран осетљив на додир, РФИД читач, терминал за картице и два пиштоља за пуњење унутар једног кућишта димензија 1620 × 750 × 560 мм. Причврстите га за подлогу, напајајте га АЦ380В и он ће радити без гледања.

Набавна цена је можда трећина онога што ова машина кошта током осам година. Остало су губици, застоји и сервисне посете, због чега овај модел троши свој инжењерски буџет на откривање кварова и даљински опоравак. Тринаест безбедносних функција, ОЦПП извештавање о алармима и сервисни модел изграђен око средњег времена за поправку. Купци су обично оператери возних паркова и власници локација без инжењера на платном списку, тако да машина мора да објашњава сопствене проблеме.

13 сигурносних функција и квар које свака ухвати

Свака заштита је мапирана на одређени режим квара, а не причвршћена као поље за потврду. По редоследу који би квар погодио машину:

Мониторинг изолације прати једносмерну страну за споро цурење у земљу, класичну грешку старења кабла. Аларми се на постављеном прагу уместо да чека на кратко кратко време.

Заштита од обрнутог поларитета блокира излаз ако пиштољ наиђе на обрнуте игле, штитећи електронику возила од непажљивог повезивања.

Заштита од грома уклања индуковане шиљке и на улазу наизменичне струје и на излазу једносмерне струје, што је прави проблем на изложеним сеоским подлогама.

Пренапон, поднапон и фазни губитак наизменичне струје искључују јединицу изван 380В ±15%, тако да затамњења и набубрења у мрежи никада не стигну до енергетских модула.

Прекомерна струја једносмерне струје, кратки спој и излазни пренапон су три одвојена окидања, јер оштећени пиштољ, неисправан модул и возило које се лоше понаша захтевају различиту реакцију.

Искључивање превисоке температуре, праћење температуре пиштоља, детекција заосталог цурења, заустављање у нужди и закључано кућиште употпуњују термички слој и слој безбедности људи.

Техничке спецификације

Локације на којима кабинет од 180 кВ зарађује за одржавање

Ненадзирана ноћна складишта где квар у 2 сата ујутро значи мртву флоту у 6 сати ујутро.

Малопродајне и ресторанске парцеле које се затварају ноћу, али су и даље потребне машине да остану на мрежи.

Руралне или коридорске локације где једна посета услуге кошта цео дан путовања.

Мале комерцијалне флоте покрећу доставна возила по густом дневном распореду.

Тржишта са танким локалним мрежама подршке, где је даљинска резолуција једина брза опција.

Од грешке до поправке: ток рада за даљинску дијагностику

Када се заштита активира, кабинет уписује запис о грешци са временском ознаком, серијским бројем модула и измереним вредностима, а затим га гура на вашу платформу преко ОЦПП 1.6ј. Видите код грешке на контролној табли - аларм изолације, превисока температура конектора, пад мреже - пре него што стигне следећи возач.

Два од свака три аларма које видимо на терену су самопоправљива или лажна: прашњави конектор једном јавља високу температуру, пад мреже искључује поднапон на две секунде. Ток посла је стога: прочитајте код, проверите вредности напона и температуре на порталу, а затим одлучите између даљинског ресетовања и посете сајту.

Ако даљинско ресетовање поништи догађај, он остаје евидентиран за евиденцију о гаранцији и осигурању. Ако није, код говори техничару коју фиоку да отвори; већина механичких поправки је замена конектора или замена модула, оба могућа помоћу кључа од 13 мм и резервног модула.

Озбиљност аларма је вишеструка на платформи: информативни догађаји се бележе тихо, док аларми за изолацију и превисока температура пиштоља покрећу СМС или е-пошту дежурном инжењеру. На тај начин проблем ноћне смене добија јутарњу одлуку уместо поподневног открића.

Сертификати о фајлу и тестови иза њих

ЦЕ, ЦБ, ТУВ, УЛ и ЦЦЦ сертификати за овај модел су доступни као копије на захтев.

13 безбедносних функција је у складу са ЕН ИЕЦ 61851-1:2019 и 61851-23:2014.

Свака серија ради 48-часовно сагоревање на температури од 40°Ц са евидентираним излазом, ефикасношћу и комуникацијама.

Ормар за узорке из сваке серије пролази кроз 96-часовну комору за распршивање соли.

Сваки заштитни прекидач је функционално тестиран у фабрици, а не само документован.

Провере високог потенцијала (хипот) и континуитета уземљења се понављају на готовим јединицама, а резултати се прилажу у серијски запис.

Унутар конструкције: осам корака од лима до сандука

ЦНЦ пробијање, савијање и ласерско сечење кућишта, затим заваривање и премазивање прахом.

Узорак серије улази у 96-часовну комору за слани спреј док се производња наставља.

Улазни степени наизменичне струје и ДЦ модули за напајање су изграђени на одвојеним линијама и никада се не мешају.

Долазна инспекција СиЦ модула, конектора, РФИД плоча и терминала картице.

Ожичење са терминалима контролисаним обртним моментом и визуелни КЦ пролаз на сваком споју.

48-часовно сагоревање на 40°Ц излаз, ефикасност и стабилност комуникације.

Функционални тест сваког искључења заштите, укључујући аларм за присилну изолацију.

Паковање, палетирање и фото извештај пре отпреме са серијским бројевима.

Водич за одређивање величине: Када овај ормарић од 180 кВ није за вас

Ако ваш сајт опслужује само 400В аутомобиле у 30-минутним сесијама, 180кВ је више машина него што саобраћај оправдава; јединица од 120 кВ са нижим капиталом чисти исти ред. А ако су вам потребне допуне испод 30 минута за камионе од 800 В, ово је такође погрешан избор – тај посао захтева течно хлађење.

АФ-ДЦ-180-И-Б-О-4-Х одговара локацијама са доступним трансформатором од 160-250 кВА, а економичност је вођена временом непрекидног рада, а не главном снагом. Ако су усклађеност са мрежом или начини плаћања ваша главна брига, наши модели од 80кВ и 60кВ деле исту платформу ормарића.

Купите машину коју ваш трансформатор заправо може хранити. Јединица од 180 кВ на слабој мрежи која никада не испоручује више од 100 кВ је значка, а не посао.

Зашто оператери наручују директно из фабрике

Пробни налози прихваћени од 1 јединице за нова тржишта; цене контејнера за 10+ јединица.

Залихе одлазе за 15-20 радних дана; ОЕМ варијанте додају око 7-10 дана.

Захтеви за гаранцију иду произвођачу, а не преко ланца препродавача.

Цена резервног модула се договара приликом куповине, тако да су трошкови поправке познати унапред.

Подршка на даљину на енглеском језику са приступом вашој ОЦПП платформи током пуштања у рад.

Документи за паковање, утовар и отпрему

Ормар се испоручује усправно у сандуку од шперплоче од око 1720 × 850 × 660 мм, са угаоним блоковима од пене и врећом за влажност. Ушице за подизање на оквиру омогућавају виљушкару или крану да померају целу јединицу без нагињања.

Планови утовара се израчунавају из димензија сандука по наруџбини; четири ормарића по контејнеру од 40 стопа је типичан стандардни план, причвршћен на шине за везивање.

Извозна амбалажна листа, комерцијални рачун и сертификати прате пошиљку; оригиналне копије сертификата достављају се посебно.

Након продаје: МТТР, резервни комплети и 2-годишњи рок

Двогодишња стандардна гаранција покрива модуле за напајање, контролер, ХМИ, конекторе и терминал картице; потрошни материјал попут каблова је покривен од грешака у производњи.

Препоручени резервни делови за локацију без надзора: један модул за напајање и једна контролна плоча на четири ормарића, испоручени уз поруџбину.

Типична времена за решавање: даљинско ресетовање око 15 минута, замена конектора око 30, замена модула око 45.

Техничари се могу придружити ОЦПП сесији уживо са вашом платформом током дијагнозе.

Ажурирања фирмвера се гурају преко мреже, тако да поправке стижу без посете.

Полугодишња превентивна провера – филтери, поновна провера обртног момента, хабање конектора – део је препорученог плана одржавања.

Инсталација и одржавање: погрешно против исправног

Погрешно: стајати кабинет на голој земљи. Десно: бетонска подлога од 150 мм, анкер вијци и дренажа нагнута од врата.

Погрешно: олабављени каблови за напајање и комуникацију. Десно: одвојите водове са ужетом за повлачење за каснију замену.

Погрешно: игнорисање тромесечне провере ваздушног филтера. Десно: чишћење или замена филтера пре вруће сезоне, а не после путовања.

Погрешно: третирање аларма изолације као меког упозорења. Десно: прво изоловати пиштољ, забележити очитавање и проверити влажност конектора.

Погрешно: замена модула док је орман под напоном. Десно: закључавање, потврдите ЛЕД индикатор стања приправности, а затим увуците резервни.

Три оператера разговарају о одржавању 180кВ јединица на мрежи

Логистички оператер у УАЕ води четири јединице у пустињском депоу без надзора. Прашина је била прави непријатељ: изолациони аларми су се појављивали два пута месечно током лета, а даљинско ресетовање је решавало већину њих пре смене у 6 ујутро. Његова замерка је искрена – екран осетљив на додир блиста на директном сунцу, па је ХМИ тешко читати у подне.

Ланац бензинских пумпи у Казахстану видео је аларме за губитак фазе сваких неколико недеља током зиме. Локална мрежа је накратко пала, кабинет је то забележио, а тренд на контролној табли је учинио да грешка оператера мреже буде видљива у року од недељу дана. Посета сајту није била потребна.

Малопродајни центар у Мексику имао је аларме за температуру конектора на 40°Ц дана. Чишћење контаката и замена једног истрошеног пиштоља решили су то; резервни пиштољ је стигао са оригиналном наруџбом, тако да је поправка трајала један сат.

Честа питања: Покретање локације од 180 кВ без надзора

П: Шта се дешава када се јединица откачи у 2 сата ујутру?

О: Грешка се евидентира и преноси на вашу платформу преко ОЦПП-а; даљинско ресетовање са портала враћа већину догађаја.

П: Како да прочитам код грешке?

О: На евиденцији догађаја на екрану од 7 инча или на вашој платформи; сваки код се пресликава на део сервисног приручника, а живе вредности се приказују поред кода.

П: Који МТТР треба да планирам?

О: Око 15 минута за даљинско ресетовање и 45 минута за замену модула на лицу места.

П: Да ли изолационим алармима увек треба техничар?

О: Не. Прво проверите влагу и прљавштину конектора; најјасније након чишћења и ресетовања. Посета је потребна само за упорне или понављајуће аларме.

П: Може ли једна особа заменити модул за напајање?

О: Да. Модул у стилу фиоке извлачи се након гашења; приручник га покрива на око две странице.

П: Које резервне делове треба да имам?

О: Један енергетски модул и једна контролна плоча на четири ормарића је наша уобичајена препорука.

П: Да ли гаранција покрива штету од грома?

О: Догађаји пренапона се прегледају од случаја до случаја; заменљиви одводници пренапона су стандардни делови на терену.

П: Може ли 180кВ наставити да се пуни без интернета?

О: Да. Наплата се наставља ван мреже, а трансакције се чувају и гурају када се веза врати.
