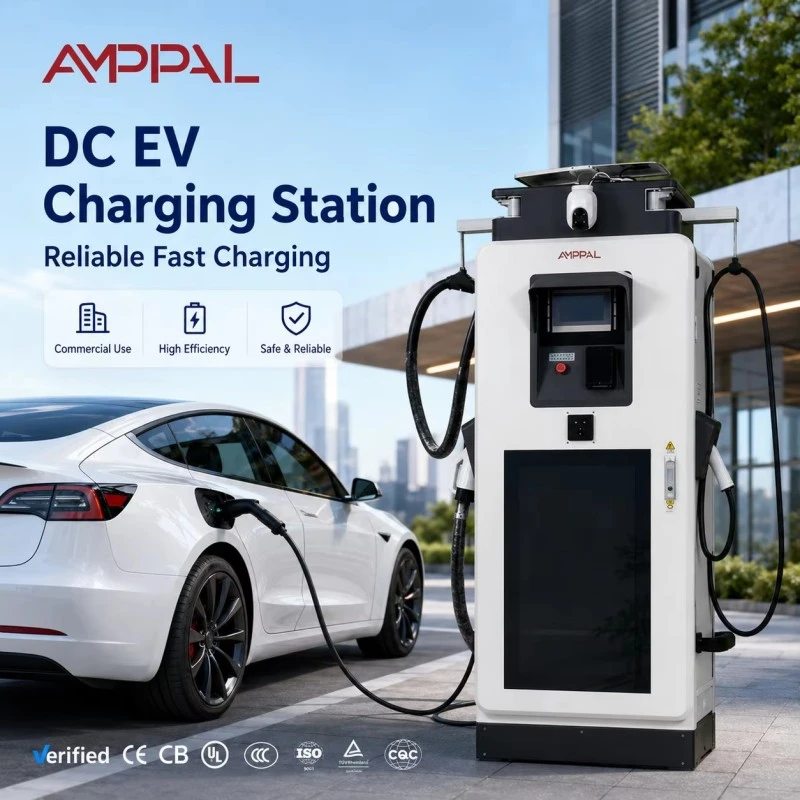

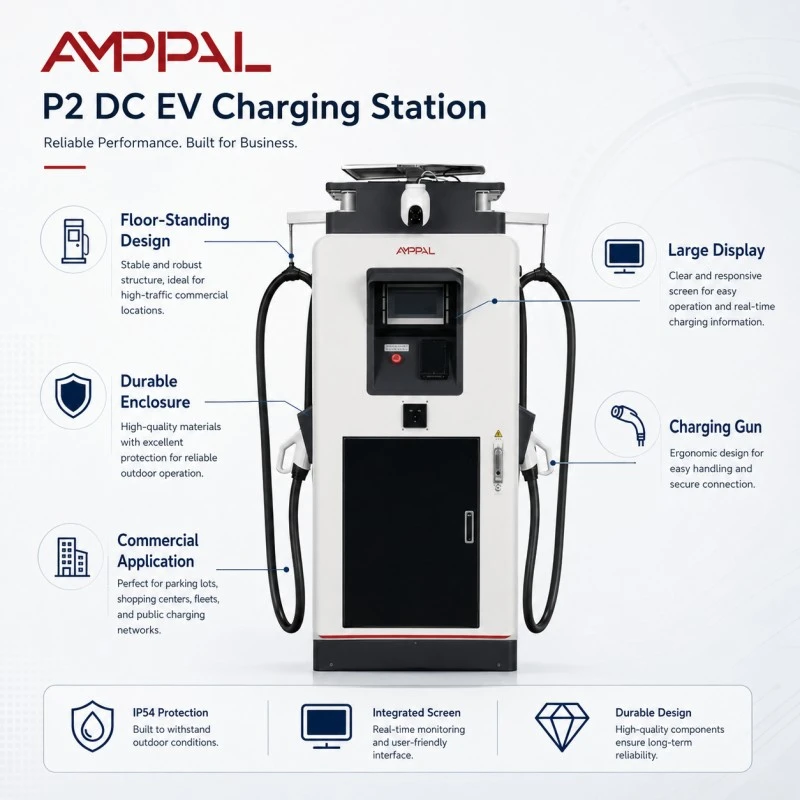

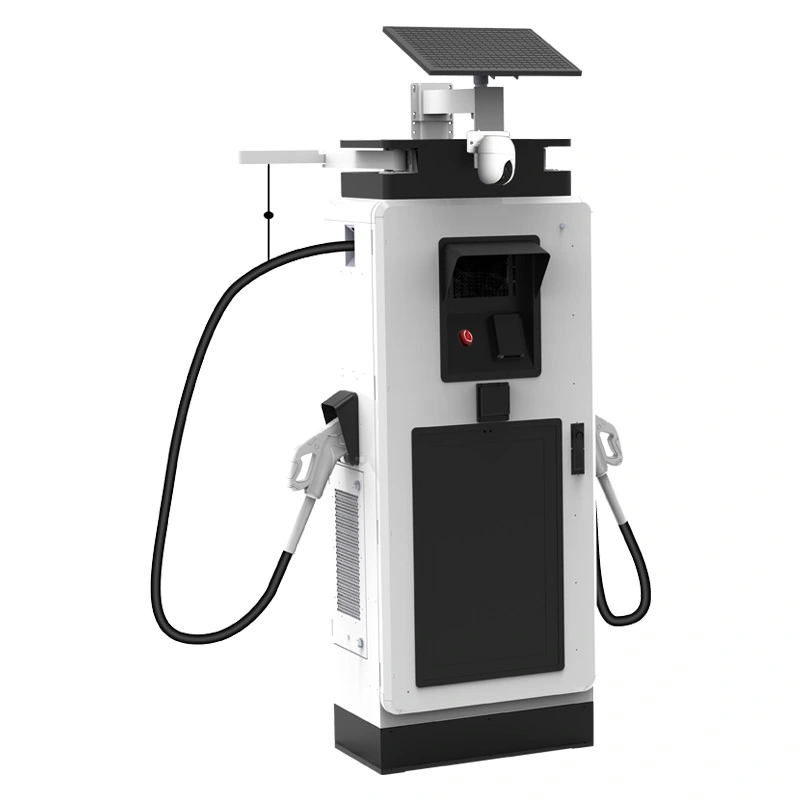

120кВ комерцијални ДЦ ЕВ пуњач са дигиталним екраном за јавне станице

Направљен за панел од 480В: пуњач од 120кВ за комерцијалне локације у Северној Америци

Северноамеричке комерцијалне зграде су ожичене за 480В трофазни, а пуњач који игнорише ту чињеницу ствара трошкове трансформатора за које нико не планира. АФ-ДЦ-120-И-Б-М-4-Х директно узима АЦ480В±10% на 45-65Хз, тако да већина малопродајних, индустријских и мешовитих локација у САД-у и Канади може да га напаја са постојећег панела без додавања трансформатора за смањење.

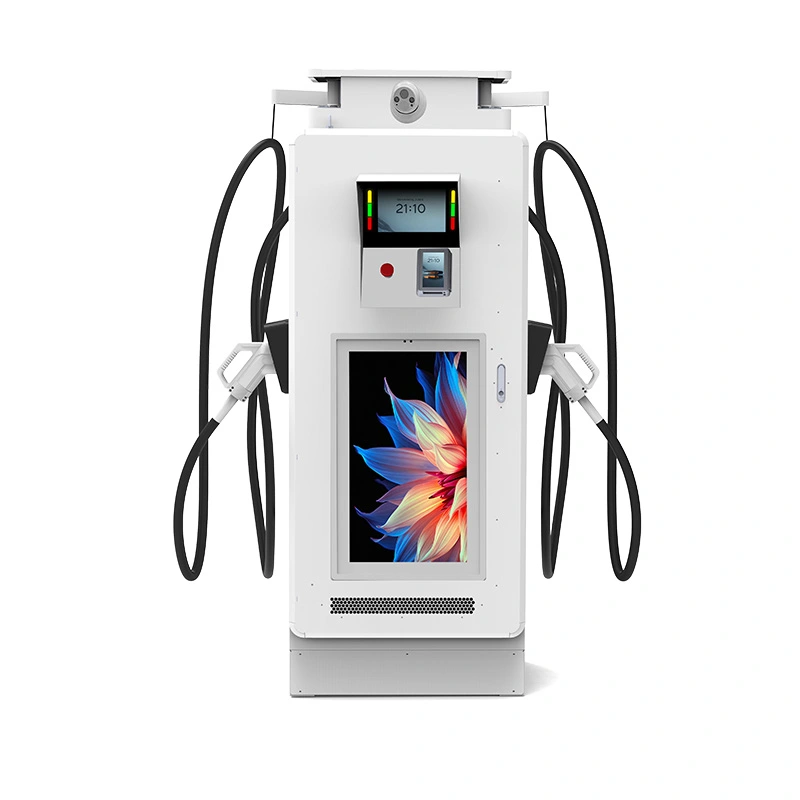

Такође ограничава буку на 60 дБ — отприлике 5 дБ испод типичних ДЦ ормара — што је важно на линијама имовине, парцелама у близини станова и комерцијалним четвртима које раде целе ноћи. 32-инчни екран од 1920×1080 на маски управља вашим медијским или бренд садржајем, али електрична прича је оно што овај модел чини другачијим.

Максимална ефикасност је 95%, кућиште је ИП54, а ЦЦС1 излаз покрива 0-250А. То је машина од 120кВ којој је лако рећи да на улазу у сервис, а екран плаћа део инсталације током времена.

Зашто су важни улаз од 480 В и плафон од 60 дБ на линији имовине

Без опадајућег трансформатора: 480В сервис директно напаја јединицу, штедећи трошкове, простор и губитке додатне фазе конверзије.

45-65Хз широкофреквентни улаз толерише слабије комуналне мреже и снагу генератора током фаза изградње, што је права предност на локацијама са нестабилним снабдевањем.

Плафон од 60 дБ — отприлике на нивоу нормалног разговора — чини комшије и особље у ноћној смени удобно.

Брзина вентилатора прати оптерећење и температуру уместо да ради пуном снагом из прикључка, што смањује и буку и изгубљену енергију током циклуса од 24 сата.

Смањење топлотних перформанси штити електронику на топлоти од 50°Ц, док се оцена од 120 кВ поштено држи у нормалним условима.

Екран од 32 инча и даље обавља свој медијски посао – рекламе, информације о станици или ваш бренд – преко истог портала са удаљеним садржајем.

Техничке спецификације

Фабричке спецификације АФ-ДЦ-120-И-Б-М-4-Х тачно онако како су испоручене.

Сајтови којима је потребна и гласна видљивост и мирне ноћи

Мјешовити објекти: малопродаја на нивоу улице са становима изнад — пуњач ради цијелу ноћ без изазивања притужби на буку.

Амерички и канадски малопродајни ланци: 480В панели су већ на лицу места, тако да јединица прелази на постојећу услугу.

Канцеларијске и хотелске паркинг гараже: 20-40 минута сесије на 120кВ окрећу тезге током радног дана.

Општинске парцеле у близини стамбених блокова: затамњени екран и плафон од 60 дБ чине локацију погодном за комшије чак и током ноћних сесија.

Флотни депои на индустријским 480В сервисима: један панел напаја пуњаче и постојећу трговинску опрему.

Конгресни центри и простори за догађаје: екран преноси поруке спонзора током емисија, а 120 кВ окреће аутомобиле између сесија.

Како машина претвара 480В у ДЦ — без зујања

Улазни степен исправља АЦ480В трофазни на средњу ДЦ магистралу, а затим високофреквентни претварачи смањују снагу на напон који возило захтева. Широкопојасни преклопни модули су разлог зашто јединица има 95% вршне ефикасности на овом улазном напону, што је теже него што звучи — виши улазни напони сужавају границе пребацивања.

Прича о буци говори о хлађењу, а не о конверзији. Вентилатори се контролишу температуром и већину времена раде делимичном брзином; само трајна тешка оптерећења их гурају до пуног обртаја. То је практична разлика између јединице од 60 дБ и ормара од 65 дБ уобичајених у овој класи.

ОЦПП 1.6/2.0 преноси податке о сесији, удаљену дијагностику и ажурирања фирмвера, док екран покреће сопствени феед садржаја. Оба система извештавају у један запис станице у вашем бацкенд-у.

Тестирање које подржава тврдњу од 60 дБ и ознаке електричне безбедности

Звучни притисак се мери на 1 метар од ормана под пуним оптерећењем и бележи у извештају о испитивању јединице, тако да је цифра од 60 дБ проверљива, а не нагађање у брошури.

ЦЕ и ТУВ одобрење типа покривају комплетну јединицу; УЛ и ЦБ електрични извештаји су доступни за датотеке за извоз.

96-часовно тестирање сланом спрејом на кућишту и заптивкама оквира екрана.

Тестови изолације и пренапона на улазном степену АЦ480В у целом опсегу од 45-65Хз.

48-часовно сагоревање при пуном оптерећењу бележи буку, температуру и електрична очитавања у односу на серијски број.

Модули су оцењени од -30°Ц до +55°Ц; комплетна јединица је специфицирана за -25°Ц до +50°Ц.

Од завојнице до сандука: Прављење ормара за 480 В

Корак 1. Челични калемови су ласерски сечени и заварени роботом на ФАНУЦ линијама.

Корак 2. ТРУМПФ прес кочнице формирају панеле; следи наношење праха и излечење.

Корак 3. Улазни степен од 480 В — контактори и одводники пренапона — је ожичен на линији наизменичне струје са контролом обртног момента.

Корак 4. Модули исправљача и подсклоп екрана се постављају на ДЦ линију.

Корак 5. Расхладни склоп, вентилатори, канали и температурни сензори су инсталирани и запечаћени.

Корак 6. Тестирање пуног оптерећења на 120 кВ бележи ефикасност, фактор снаге и буку по јединици.

Корак 7. 48-часовни циклуси пуњења и репродукције на екрану заједно.

Корак 8. Завршна инспекција и паковање; фабрика је испоручила преко милион јединица до 2024.

Усклађивање јединице дисплеја од 120 кВ са вашим улазом за сервис

Специфицирајте ову јединицу када је ваша локација у Северној Америци са комерцијалном услугом од 480 В или на било ком тржишту са трофазним напоном од 480 В. 120кВ је практична средња класа: потпуно пуњење за већину путничких ЕВ-а за 25–45 минута, без захтева за напајање од 160кВ-плус ормарића. Такође вам даје други ток прихода кроз екран без компликовања електричне инсталације.

Не купујте га за локацију са само 208В или 230/400В сервисом. Ова улазна варијанта је фиксирана на 480В, а додавање трансформатора поништава целу ствар - питајте нас за варијанту од 380В ако је то ваша мрежа.

А ако сајт има спаваће собе директно изнад предворја, буџет реално: чак 60 дБ се чује ноћу у затвореном простору. Планирајте звучну баријеру или распоред ноћног ограничења напајања пре него што комшије поднесу прву жалбу.

Шта АМППАЛ нуди а локални дистрибутери не

Фабричке цене из Иуекинга, са ЦЕ, ТУВ, УЛ и ЦБ сертификатима у пакету понуде.

Испорука 15–20 радних дана након одобрења извлачења; МОК из једног контејнера.

ОЕМ/ОДМ: ваш бренд на кућишту и на екрану за покретање.

Ми сами управљамо са 200+ станица, тако да се повратне информације инжењера са терена враћају у дизајн.

2-годишња гаранција са резервним панелима и модулима који се испоручују у року од 5 радних дана.

Паковање и испорука јединице од 120 кВ за посао у САД

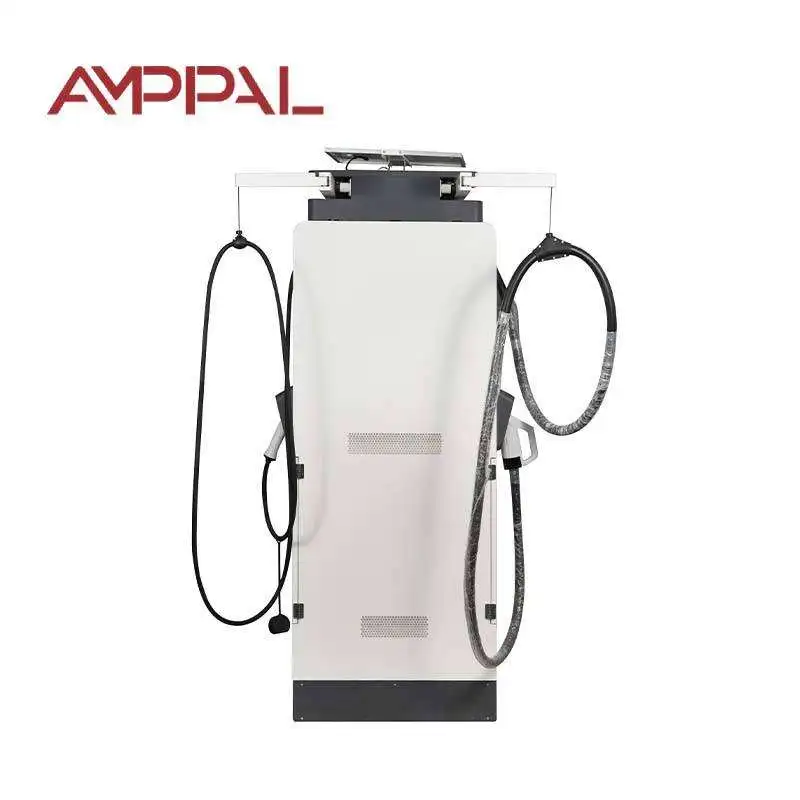

Ормар се испоручује усправно у сандуку са челичним оквиром величине 1800 × 750 × 690 мм. Екран је покривен пеном и шперплочом, а склоп ЦЦС1 се налази у подстављеној унутрашњој кутији.

Сандуци имају џепове за виљушке и четири тачке за подизање; план сандука излази са понудом тако да ваш шпедитер може да испланира камион од луке до локације. Јединица се стално креће усправно, што одржава унутрашње сабирнице и заптивку екрана нетакнутим.

Услови су ФОБ Нингбо или ЦИФ за америчку или канадску луку. Рачун, листа паковања, товарни лист, потврда о пореклу и извештаји о испитивању се издају у року од 3 радна дана од утовара.

Гаранција, резервни делови и подршка након слетања јединице

2-годишња стандардна гаранција која покрива модуле, контролер, екран и хлађење.

Резервни енергетски модули и панели на лагеру; унакрсна размена у року од 5 радних дана.

Даљинска ОЦПП дијагностика за грешке, фирмвер и понашање вентилатора.

Подршка за пуштање у рад путем видео позива за оне који први пут инсталирају.

Тромесечна контролна листа одржавања која покрива филтере, вентилаторе и провере обртног момента.

Напомене о инсталацији за локације од 480 В и насеља мешовите намене

Погрешно: напајање јединице са 208В панела и очекивање пуне снаге. Десно: обезбедити АЦ480В±10% трофазни на улазу у сервис.

Погрешно: под претпоставком да је јединица само 50Хз. Десно: прихвата 45-65Хз, али потврдите локалну фреквенцију на натписној плочици пре укључивања.

Погрешно: постављање ормарића уз зид са вентилаторима окренутим према углу. Десно: задржите размак приказан у упутству за инсталацију како би контрола вентилатора радила како је пројектовано.

Погрешно: присиљавање навијача на велику брзину након врућег дана. Десно: пустите контролер да их смањи; принудна брзина само губи снагу и додаје буку.

Погрешно: игнорисање равнотеже фазе на дељеној услузи. Десно: нека електричар провери оптерећење у три фазе пре пуштања у рад.

Повратне информације од оператера који брину о децибелима

Извођач радова у Хјустону, Тексас, САД, поставио је две јединице на малопродајном тргу почетком 2025. Главна брига менаџера некретнине била је бука из суседног стамбеног блока; након три месеца једина пријављена жалба била је осветљеност екрана у 23 сата, што је ноћни распоред поправио исте недеље. Страни за пуњење од тада није био потребан сервисни позив.

Власник тржног центра у Торонту, Канада, напаја јединице са 480В панела тржног центра и у потпуности је уштедео трошкове трансформатора. Електричар је потврдио фазно оптерећење при пуштању у рад; њихова једина замерка је што је шаблону за екран требало неко време да се научи, док је страна за пуњење била чиста осам месеци.

Програмер у Сијетлу, САД, поставио је јединицу у гаражу за мешовиту употребу где је малопродајни закупац желео екран огласа. Станар наводи да је плафон од 60 дБ задржан у њиховој студији буке и сада планира јединице за још две некретнине; мала замерка је што се ЦЦС1 кабл осећа чвршћим током зимске хладноће него што се очекивало, што је ствар омотача кабла, а не квара на пуњачу.

Честа питања: Улаз од 480 В, ограничења буке и излаз од 120 кВ

П: Може ли ова јединица да ради на 380В европској струји?

О: Не, ова варијанта је фиксна на АЦ480В±10%. Затражите верзију од 380В ако је ваша мрежа 230/400В.

П: Колико је заиста гласно 60 дБ?

О: О нивоу нормалног разговора, мерено на 1 метар од кабинета под пуним оптерећењем.

П: Да ли се бука погоршава ноћу?

О: Само ако то захтевају оптерећење и топлота; брзина вентилатора прати температуру, а не сат.

П: Које величине је доводник потребан јединици од 120 кВ на 480 В?

О: Око 150А по фази при пуном оптерећењу пре маргине; Ваш инжењер би требало да одмери прекидач тако да има простора за налет и будуће додатке.

П: Да ли екран од 32 инча повећава буку?

О: Не, панел је пасивно хлађен и потпуно нечујан у сваком тренутку.

П: Да ли је потребан трансформатор?

О: Не ако ваш сајт има 480В трофазни; јединица је дизајнирана да се директно повеже на такву услугу.

П: Шта покрива гаранција?

О: Стандардно 2 године, покрива степен напајања, екран и систем хлађења.

П: Можемо ли га инсталирати у Канади?

О: Да, 480В је стандардно тамо, а сертификациони документи се испоручују са јединицом.
