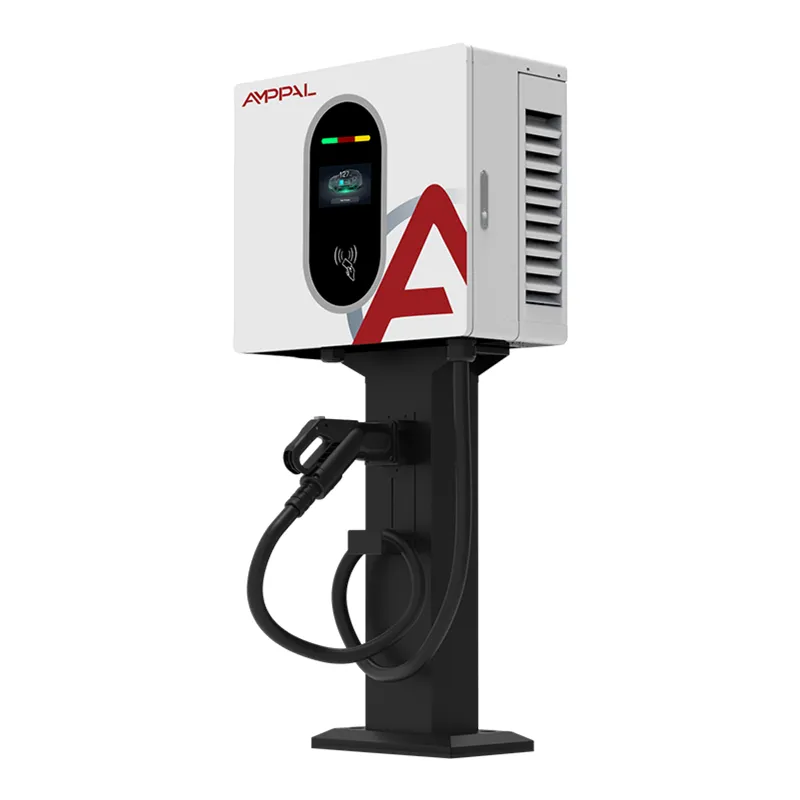

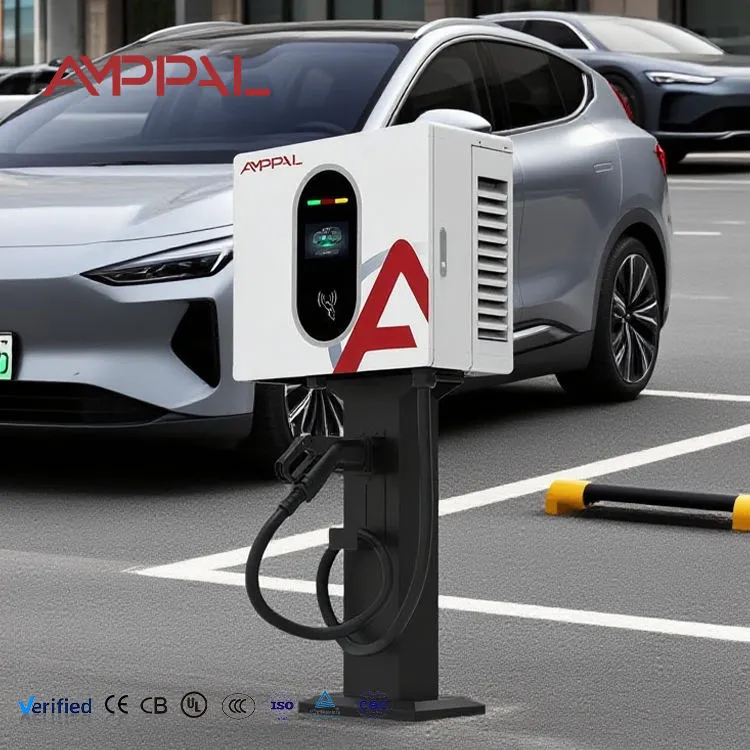

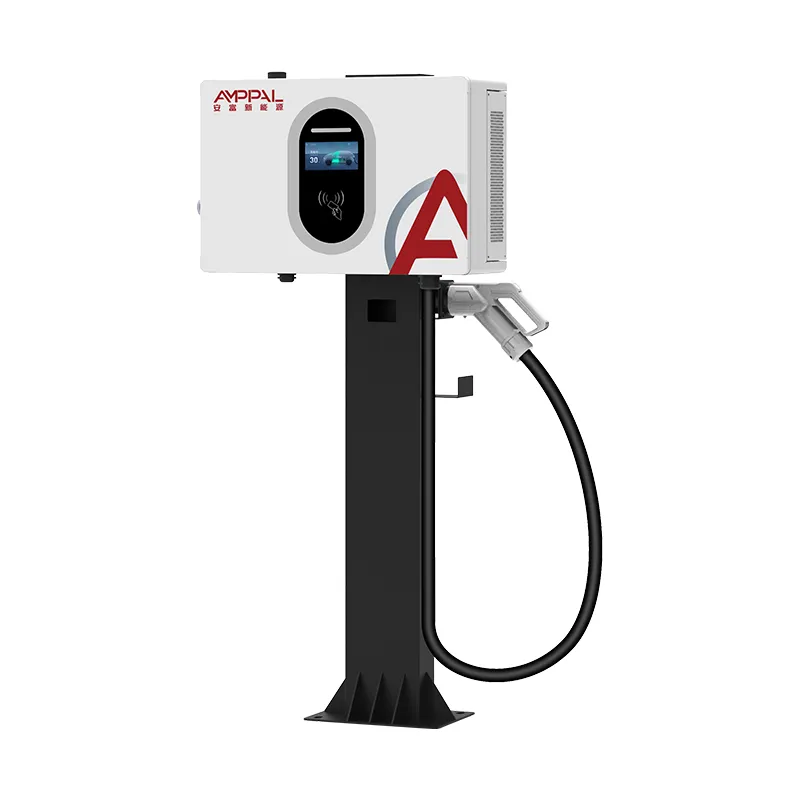

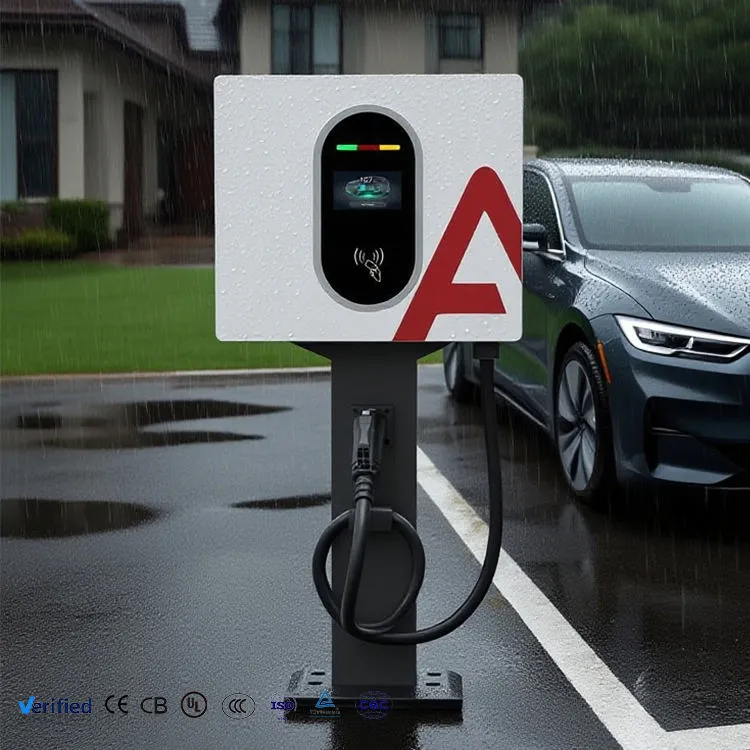

Зидни ДЦ ЕВ пуњач велике снаге од 40кВ за складишта флоте

Највећа снага коју ћемо ставити на зид

Четрдесет киловата је практичан плафон за зидну монтажу, а ми смо директни зашто. Изнад овога, топлотна снага и маса јединице чине зидни држач погрешним инжењерским одговором - на крају ћете имати тешку кутију, ограничења за присилну вентилацију и структурално причвршћивање које ће већина власника зграда одбити да потпише. АФ-ДЦ-040-Б-А-О-2-Х се налази тачно на тој граници.

Оно што добијате ако останете испод тога је значајно. Без бетонског постоља, без канала за каблове, без губитка паркинг места на самом пуњачу и без трајних промена на површини коју можда само изнајмљујете. У подземном паркингу са плафоном од 2,2 метра, зидна јединица је често једина опција која физички функционише.

Излаз је 0-133А преко 200-1000ВДЦ — исти прозор напона као и наши ормани од 60кВ и 120кВ, из кутије која заузима мање површине зида од кућног радијатора.

Шта вас монтажа на зид заправо штеди

Нема грађевинских радова: подном ормарићу обично је потребна основа, цевовод и поновно постављање. Монтажа на зид у потпуности уклања ту линију из трошкова пројекта.

Без изгубљеног паркинга: подни ормар плус његов сигурносни размак заузимају корисну површину. Причвршћена за зид или стуб, јединица не прихвата ништа.

Изводљиво испод ниских плафона: са 660 мм висине на носачу, одговара паркингу у подруму где ормар од 1,9 метара не може да прође ограничење висине рампе.

Реверзибилна инсталација: у изнајмљеним просторијама јединица се скида са зида и причвршћивање је добро. Многи власници ће то одобрити када одбију изградњу темеља.

Исти отисак 450 × 660 × 240 као и наши модели од 20кВ и 30кВ: локације са мешовитим напајањем деле један дизајн носача и једну листу резервних делова.

Излаз од 133 А при пуном опсегу напона: тренутна оцена се држи на 800 В уместо да се смањи, што је место где конкуренти који су специфицирани на танком тржишту не успевају.

Техничке спецификације

Сајтови где је овај модел једини паметан

Подземни и вишеспратни паркинг: висина плафона и размак рампе искључују подне ормаре; монтажа на колону добро одговара овој јединици.

Изнајмљени малопродајни простори: закупци који не могу да се пробију и даље желе ДЦ пуњење на лицу места.

Историјски или планирани градски центри: власти које одбијају нови улични намештај често ће дозволити зидно фиксирану јединицу на постојећој структури.

Компактне градске бензинске станице: предворје је већ посвећено острвима горива и циркулацији; зидни простор на згради продавнице је слободан.

Депо зграде са постојећом трофазном плочом на зиду: кратки каблови, минимални инсталатерски радови, брзо пуштање у рад.

Термички дизајн на граници за постављање на зид

Конвертор од 40 кВ који ради са ефикасношћу од 95% троши отприлике два киловата као топлоту. У подном ормарићу који греје има велику запремину и висок димњак за рад. На зиду немате ни једно ни друго, тако да пут протока ваздуха мора бити пројектован, а не претпостављен.

Улаз је низак на кућишту, издув је висок, а унутрашња преграда спречава врући ваздух од контролне електронике и мерача — компоненти чија тачност варира када се кувају. Вентилатори се контролишу температуром и раде само онолико колико услови захтевају, што такође одржава јединицу прихватљиво тихо у стамбеном блоку.

Враћање излаза је прогресивно, а не бинарно. Ако температура околине и оптерећење гурају температуру модула ка његовој граници, пуњач постепено смањује струју и сесија једноставно траје дуже. Не саплиће се и не испушта возача. Ово понашање је најважније у затвореним подрумским паркиралиштима са ограниченом размјеном ваздуха, гдје се ове јединице уграђују.

Записи о испитивању и сертификацији

Усклађеност са ЕН ИЕЦ 61851-1:2019 и ЕН ИЕЦ 61851-23:2014; ЦЕ документација и серијски извештај о испитивању се испоручују са сваком јединицом.

Продужено термичко натапање специфично за овај модел — одржава се пуно оптерећење од 40 кВ док се бележе температуре кућишта и модула, јер је ово највећа густина топлоте у нашем асортиману за зидну монтажу.

Испитивање 100% диелектричне чврстоће и отпора изолације.

Верификација мерача према калибрираној референци; Ниво 1.0 тачности потврђен по јединици и забележен у односу на серијски број.

ИП54 верификација и 96-часовни слани спреј на завршној обради кућишта.

Подаци о држању и фиксирању на повлачење доступни су на захтев — корисно када геодет затражи структурно оправдање пре него што одобри инсталацију.

Мануфацтуринг Степс

1. Верификација компоненти при пријему робе: енергетски модули, контактори, бројило, конектори и вентилатори проверени према спецификацији.

2. ЦНЦ штанцање и прес-кочница обликовање панела кућишта; отвори за проток ваздуха су део програма бушења, а не бушени касније.

3. Роботско заваривање интерфејса рама и конзоле, након чега следи завршна обрада шавова.

4. Припрема површине и електростатичко премазивање прахом очвршћавањем у пећници.

5. Склоп погонског склопа — уграђени модули, сабирнице и унутрашње преграде; сви терминали за напајање су затегнути и означени као сведок.

6. Склоп за контролу и дозирање, каблови се држе даље од пута топлог ваздуха.

7. Учитавање фирмвера, калибрација сензора, верификација мерача према референци.

8. Продужени термички рад при пуном оптерећењу, тестирање безбедности, провера ИП-а, затим паковање за извоз.

40кВ на зиду или 60кВ на поду?

Ово је одлука коју већина купаца на овом нивоу снаге заправо доноси, па ево нашег искреног читања о томе.

Изаберите зидну јединицу од 40кВ када нема простора на поду, када су земљани радови забрањени или неекономични, висина плафона је ограничена или инсталација мора бити реверзибилна. Извлачи око 60А по фази, што многе постојеће комерцијалне плоче могу да приме без надоградње.

Изаберите подну јединицу од 60 кВ када имате простора и капацитет снабдевања, желите рад са два пиштоља или требате краће сесије за јавно двориште. По испорученом киловату обично је боља вредност, а сервисирање подног ормана је лакше — техничар ради стојећи на нивоу земље, а не на платформи. Ако су вам обе опције заиста отворене, подна јединица је обично јача куповина. Овај производ заслужује своје место када нису.

Како се специфицирамо у односу на конкурентске јединице од 40 кВ

Струја на високом напону: држимо 133А преко целог прозора од 200-1000ВДЦ. Затражите исту цифру на 800В од било које алтернативе пре него што упоредите цене.

Термичко понашање под смањењем капацитета: питајте шта се дешава на 45°Ц у окружењу у затвореном простору. Прогресивно враћање уназад одржава сесије активним; тешко путовање не.

Мерење: Ниво 1.0 као стандард, калибрација се снима по серијском броју.

Структурна документација: достављени подаци о тесту повлачења конзола, што скраћује одобрење за изградњу комерцијалних објеката.

Комерцијални услови: МОК 1 стандардна јединица са роком испоруке од 15-20 радних дана; 50 јединица и 25-30 радних дана за прилагођено брендирање. Гаранција две године, може се продужити.

Паковање, тежина и планирање терета

Свака јединица се испоручује у петослојној кутији око 540 × 750 × 330 мм, бруто тежине приближно 52 кг. Ово је најтежи од три модела монтирана на зид, па планирајте механичко руковање или две особе на месту инсталације.

Десет јединица по извозној палети на термички обрађеном дрвету без фумигације, везано и растезљиво умотано. Контејнер од 20 стопа узима око 80 палетираних јединица, а коцка висока 40 стопа отприлике 170.

Доступни услови су ЕКСВ, ФОБ Нингбо или Шангај, ЦИФ и ДДП за већину европских и заливских дестинација. Јединице узорака иду авионом или експресним куриром за 5-7 дана. Документи за отпрему укључују комерцијалну фактуру, листу паковања, ЦЕ декларацију о усаглашености, серијски извештај о испитивању и сертификат о пореклу на захтев.

Подршка и делови који се могу сервисирати

Двогодишња гаранција на енергетске модуле, контролну плочу, мерач, контакторе, вентилаторе и екран.

Вентилатори се третирају као сервисна ставка и могу се заменити на лицу места за мање од тридесет минута са изолованом јединицом — нема повратка у фабрику.

Даљинско преузимање кода грешке преко ОЦПП-а на повезаним локацијама; већина дијагноза се обавља без посете.

Резервни делови се испоручују у року од 48 сати од потврђене грешке, 3-5 радних дана брзом куриром.

Тромесечно чишћење филтера је једини задатак одржавања који је најважнији код овог модела, с обзиром на његову густину топлоте. Приручник документује процедуру фотографијама.

Грешке у инсталацији специфичне за зидну јединицу од 40 кВ

Погрешно: фиксирање на лагане блокове или преграду са клиновима. Десно: армирани бетон, чврсти зидови или наменски челични оквир. Јединица прелази 45 кг пре него што се кабл и пиштољ прикаче.

Погрешно: уградња у запечаћени подрумски простор без процене вентилације. Десно: потврдите размену ваздуха у простору. Два киловата континуиране топлоте у затвореној просторији подижу температуру околине и покрећу повратак.

Погрешно: монтирање јединице изнад висине главе ради уштеде простора. Десно: држите екран у висини очију и футролу за пиштољ на дохват руке. Незгодна ергономија доводи до позива подршке и оштећених каблова.

Погрешно: смањени доводни кабл за дужину од четрдесет метара или више. Десно: израчунајте пад напона на стварној траси на 60А по фази, а не само струјни капацитет.

Погрешно: заптивање јединице уз удубљење у зиду без размака позади. Десно: пратите размак заграда. Задњи размак је део дизајна хлађења, а не преференција за инсталацију.

Извештаји са инсталираних локација

Оператер тржног центра у Истанбулу поставио је шест јединица на стубове у подруму 2025. године, након што је предлог за постављање пода пао у испитивању висине рампе. Њихов пројектни инжењер је известио да је одлучујућа техничка тачка било понашање термичког враћања - подрум је топао у августу и искусили су тешка путовања са опремом претходног добављача.

Огранак за изнајмљивање аутомобила на аеродрому у Тбилисију има четири јединице под надстрешницом. Њихов супервизор флоте је приметио да је 133А довољан за окретање враћеног возила између изнајмљивања, и да зидни носач одржава сва четири лежишта у потпуности употребљивим, што распоред ормарића не би имао.

Инсталатер у Немачкој који је уградио више од двадесет ових у стамбене блокове изнео је једну конзистентну тачку повратне информације: документација за тестирање повлачења носача је оно што добија одобрење од стране менаџмента зграде, и он то тражи на сваком пројекту.

Уобичајена питања пре куповине

П: Може ли зид издржати?

О: Јединица је око 45 кг. Потребан је чврсти зид или армирани бетон; на захтев достављамо податке о тесту на повлачење за носач.

П: Која струја напајања му је потребна?

О: Приближно 60А по фази на 380В трофазни под пуним оптерећењем.

П: Хоће ли радити у затвореном подземном паркингу?

О: Да, подложно процени вентилације. При пуном оптерећењу непрекидно расипа око 2 кВ топлоте.

П: Колико је брза сесија?

О: Отприлике 45-55 минута за 20-80% на типичном паковању од 60кВх, зависно од тога шта прихвата БМС возила.

П: Да ли је 40кВ највећа зидна јединица коју правите?

О: Да. Изнад овога градимо подне јединице, јер зидна монтажа престаје да буде право инжењерско решење.

П: Може ли се уместо тога монтирати на стуб?

О: Да, са нашим комплетом за монтирање на стуб, под условом да је стуб оцењен за оптерећење. Наведите у време поруџбине.

П: Да ли подржава двоструко оружје?

О: Не. То је једноструки пиштољ. За истовремено пуњење више возила, погледајте наше раздвојене струјне ормаре.

П: Колики је ниво буке у стамбеној згради?

О: Вентилатори се контролишу брзином и тихи су при делимичном оптерећењу. Под сталним пуним оптерећењем у скученом простору, очекујте буку упоредиву са кондензатором спољне климатизације.
