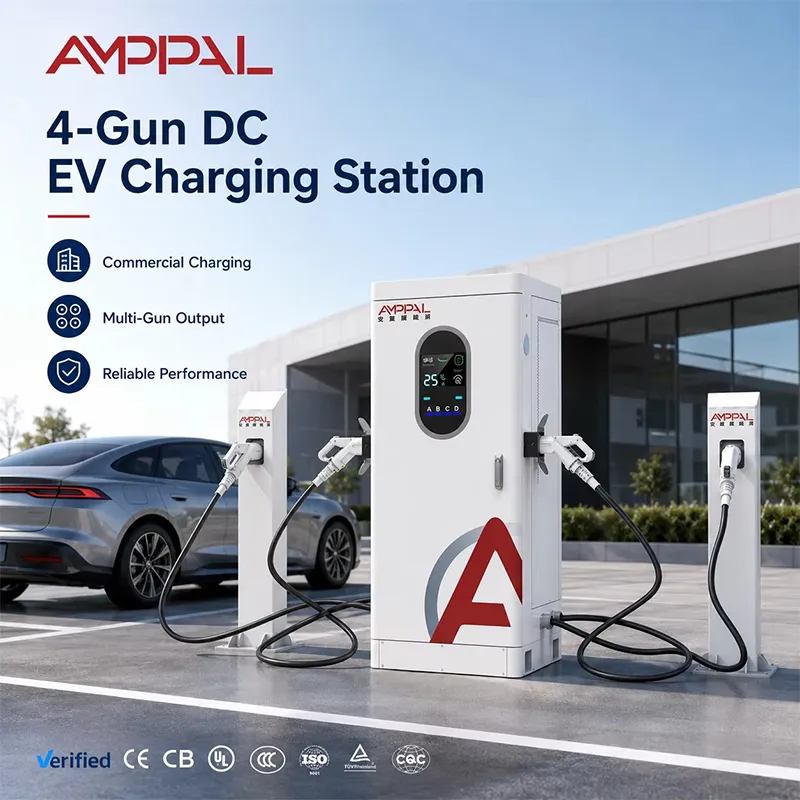

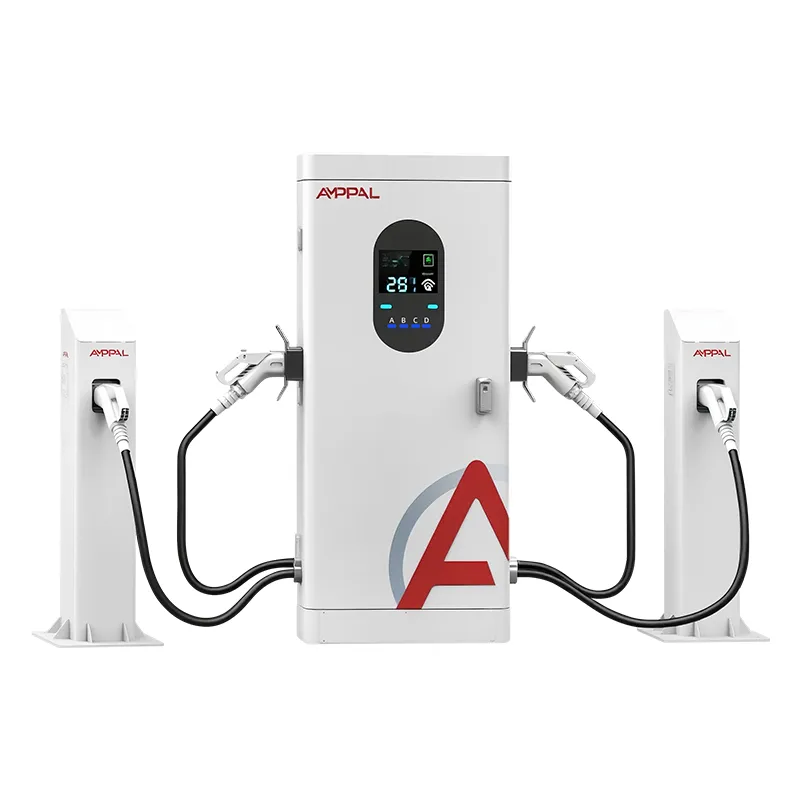

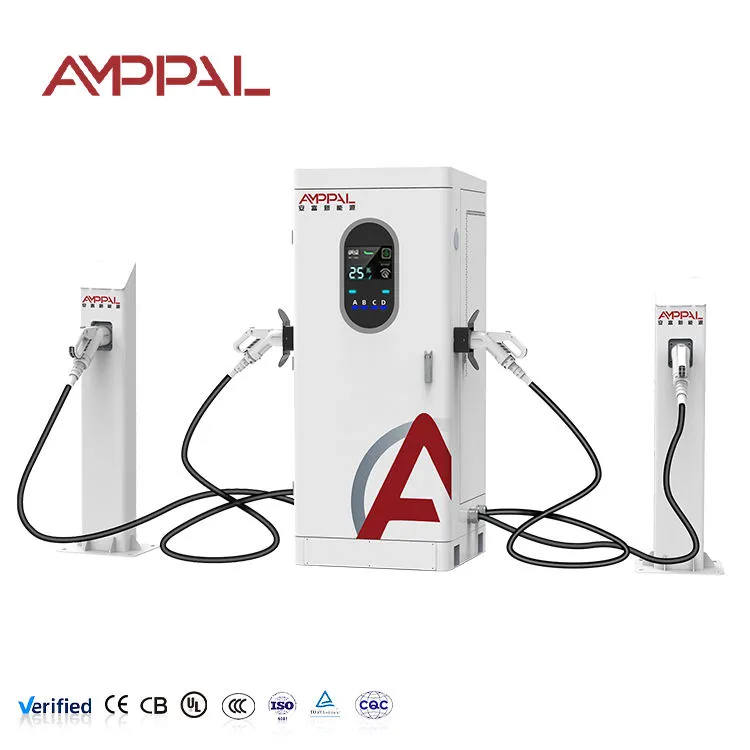

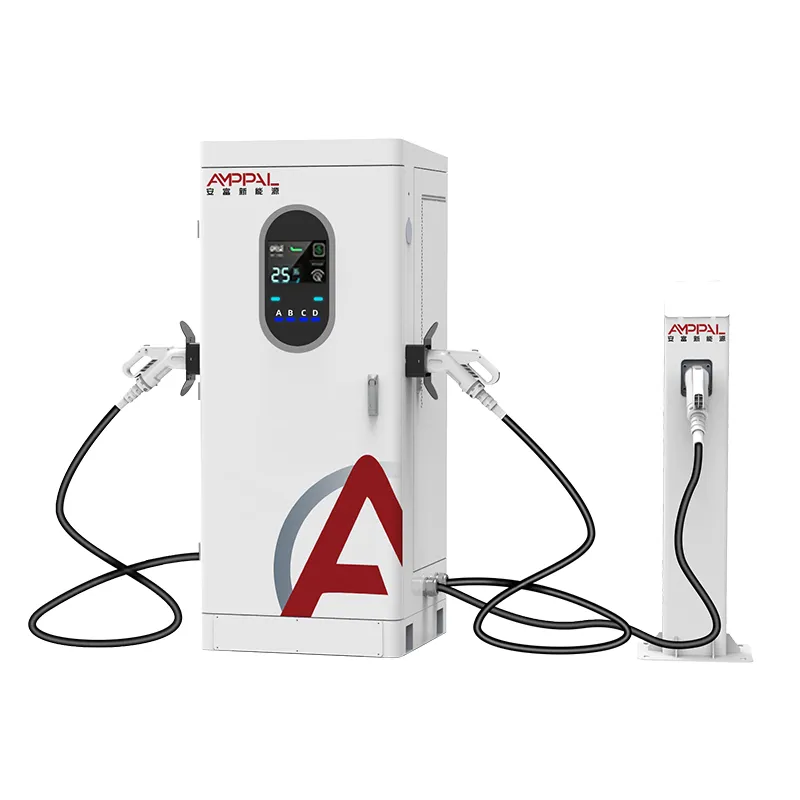

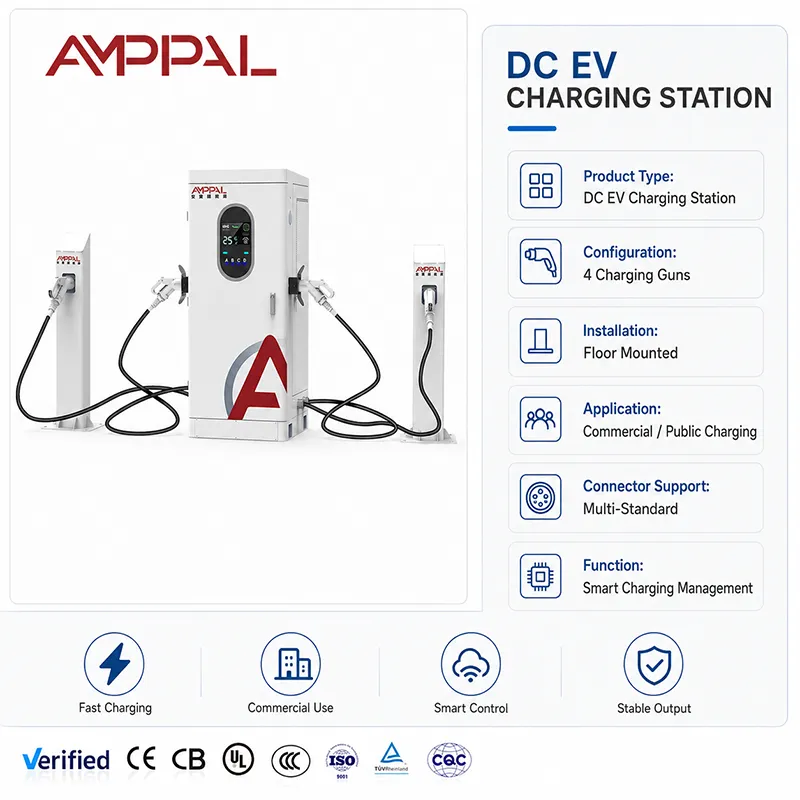

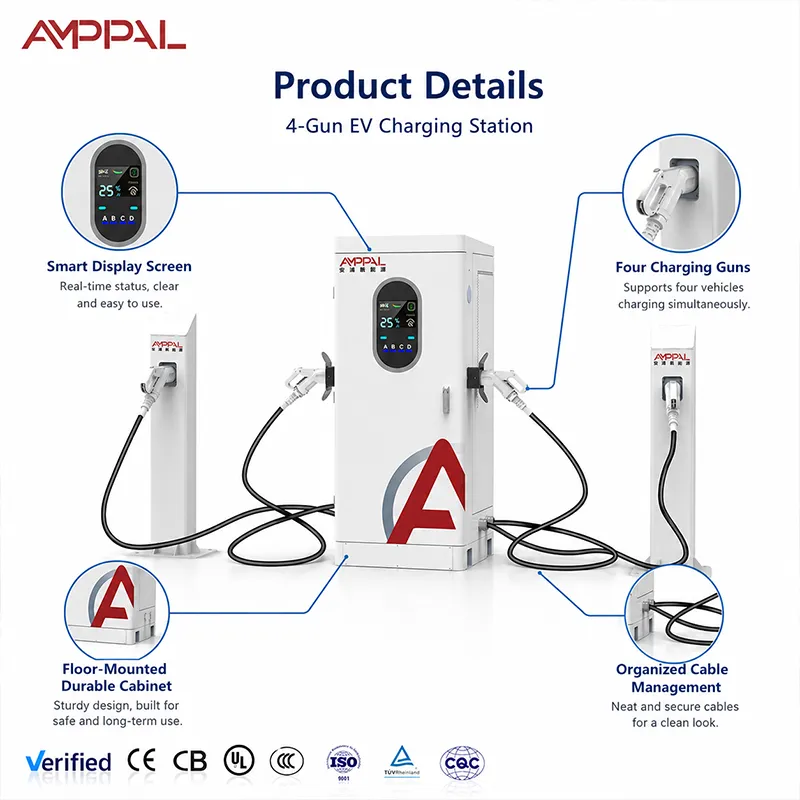

Ултра-брза ЕВ станица за пуњење са више пиштоља од 360 кВ за чворишта за пуњење на аутопуту

Шта кабинет од 360 кВ тражи од локације око себе

Пре него што се први кабл повуче, орман од 360 кВ приморава власника локације да одговори на питање које већина инсталатера избегава: одакле долази енергија при пуном оптерећењу? АФ-ДЦ-360-И-Д-З-4-Х је интегрисани ДЦ пуњач са четири пиштоља који црпи до 360кВ из једног напајања АЦ380В и дистрибуира га по позицијама А/Б/Ц/Д. На папиру који је пуњач; у пракси је то мала трафостаница са екраном осетљивим на додир. Кабинет ће са задовољством захтевати свој пуни допринос — питање је да ли ваш трансформатор, фидер и тарифна структура могу да поднесу ударац без драме.

Због тога је ова страница написана за пројектне инжењере и власнике локација, а не само за набавку: улазни капацитет, трошкови потражње, термално понашање при пуном излазу са четири пиштоља и улога ЛЕД светлосног појаса у великој серији. Исправите ова четири и кабинет је досадно поуздан. Погрешите их и сваки месечни рачун је изненађење.

Одлуке о дизајну које су важне при пуном оптерећењу са четири пиштоља

Пуних 360кВ је доступно, али ретко: на плафону од 250А, усамљени аутомобил од 800В траје до 200кВ; пуни базен се појављује када се неколико возила на 800 В пуни заједно — дизајн за просек, а не за маркетиншки број.

ОЦПП 1.6/2.0 управљање оптерећењем ограничава укупно повлачење из позадине, тако да кабинет може да живи на напајање мање од 360 кВ.

Погодан за складиштење: кућиште добро ради са баферима за батерије — напуните бафер ван радног времена, пустите га да носи јутарњу гужву, смањите трошкове за потражњу.

Смањење перформанси је објављено, а не откривено: термичка крива показује какав је излаз одржив на температури од 50Ц у окружењу са сва четири пиштоља.

ЛЕД светлосна трака је удвостручена као ознака на парцели ноћу: стања боја (неактиван/пуњење/квар) се читају са 30 метара, тако да возачи престају да круже.

Мерење по пиштољу и потпуна ОЦПП телеметрија хране систем за управљање енергијом у којем живе оператери чворишта.

Техничке спецификације

Где припада орман од 360 кВ (а где не)

Трговине аутопута са правим буџетом за трансформаторе и 24-часовним саобраћајем.

Чворишта градске флоте која електрификују десетине возила преко ноћи, са соларним или складишним простором на лицу места.

Тачке за логистику и трансфер терета где камиони и комбији пристижу у таласима.

Предње двориште аеродрома и аутобуских терминала са дугим задржавањем и великом пропусношћу.

Није за локације испод 250 кВ доступног улаза — кабинет је искрен у погледу онога што му је потребно, а тако би требало да буде и сајт.

Термичка стратегија и смањење снаге испод пуног излаза

Орман повлачи 360кВ само када то дозвољава локација и када то захтевају возила. Унутрашњост, принудни ваздух хлади модуле напајања, са усисом на страни са вентилацијом; контролер континуирано прати температуру модула и скраћује излаз дуж објављене криве смањења снаге пре него што се било шта поквари. Вруће августовско поподне на 50°Ц можда ће имати ограничење производње испод номиналног — намерна трговина, а не неуспех.

Са стране мреже, аритметика је једноставна: 360кВ на трофазном напајању од 380В значи отприлике 550А струје линије при пуном оптерећењу, што одређује ваш прекидач, попречни пресек кабла и висину трансформатора. Већина чворишта напаја кабинет из трансформатора од 400-500 кВА или дели локацију на два извора. ОЦПП управљање оптерећењем такође може да ограничи кабинет на, рецимо, 300кВ током вршних прозора, док бафер батерије покрива остатак — кабинет третира поклопац као нови укупни и дели га међу заузетим оружјем.

ЛЕД трака се задржава на овој скали. На мрачном, ужурбаном предворју, његова боја и трепћућа шара говоре возачу са 30 метара који је пиштољ слободан, који се пуни, који је неисправан. Мање кругова значи краће редове, а ОЦПП подаци по пиштољу вам омогућавају да проверите ефекат бенда на пропусност после месец дана.

Траг за сертификацију на кабинету Хуб-Сцале

Испитивање типа у целом кабинету: ЕМЦ, отпорност на диелектрик, заштитно уземљење — фајл који ће инжењер вашег мрежног оператера заправо отворити.

96-часовни слани спреј на кућиште и оружје; сајтови обалних чворишта ово схватају озбиљно.

Термално натапање на 50Ц уз објављени подаци о смањењу вредности.

ИП54 провера уласка на заптивке и уводнице.

ЦЕ, ТУВ, УЛ, ЦБ, ЦЦЦ струја, плус серијализовани записи о тестирању по јединици.

Фабрички водич: Где је направљен кабинет од 360 кВ

1. ТРУМПФ ласерско сечење и ЦНЦ савијање у Иуекингу; powder coating with batch salt-spray sampling.

2. ПЦБА на наменској ДЦ линији, одвојено од склопа наизменичне струје.

3. Интеграција сабирница контролисаних обртним моментом и модула напајања — на 360кВ лабав спој представља опасност од пожара, тако да се сваки спој евидентира.

4. Ожичење са четири пиштоља са контакторима по позицији и мерењем.

5. Флешовање фирмвера и ОЦПП руковање са тест позадином, укључујући скрипте за управљање оптерећењем.

6. Пуно оптерећење на бази отпорника са дневницима по јединици.

7. Финални КЦ и серијализација.

8. Паковање — стандардно време испоруке је 15-20 радних дана, а линија капацитета од 1 милион+ јединица годишње одржава велике поруџбине по распореду.

Избор Хуб кабинета: напајање, мрежа и све између

Почните са мрежом, а не са кабинетом. Питајте шта ваша веза може да испоручује непрекидно, а не шта може да преживи на минут. Ако је одговор испод 300 кВ, ормарић од 360 кВ би требало да ради са ОЦПП поклопцем или складиштем - или бисте требали смањити на 240 кВ и касније потрошити уштеђени новац на другу јединицу.

Где је овај кабинет погрешан одговор: сајту који види једно по једно возило не требају четири пушке; сајт без путање за надоградњу трансформатора не може га поштено угостити; а сајту чија тарифа кажњава високу истовремену потражњу потребан је план складиштења и ограничења који је потписан пре куповине, а не после првог рачуна.

Напомене о набавци за велике пројекте чворишта

Пројекти чворишта живе или умиру на документацији: ЦЕ, ТУВ, УЛ, ЦБ, ЦЦЦ сертификати плус серијализовани записи о тестирању се испоручују са наруџбом, а наш извозни деск припрема комплетан сет докумената за 40+ земаља.

ОЕМ/ОДМ на нивоу чворишта: корпоративни изглед, позадинско именовање, конфигурација конектора по позицији (ЦЦС1/ЦЦС2/ГБ/Т/ЦХАдеМО/НАЦС) у време поруџбине.

15-20 радних дана време испоруке са производним слотовима за поруџбине са више јединица; МОК услови по моделу у понуди.

Фабрика је оператер: 200+ станица које води наш сопствени тим и 500 јединица са течним хлађењем испоручених за саудијски НЕОМ пројекат зеленог водоника — референце на нивоу чворишта, а не само лабораторијски подаци.

Специјалиста за „малог гиганта“ од 260 људи основан 2014. у Иуекингу, извози у више од 40 земаља — једна фабрика, један одговорни власник.

Планирање терета за увођење у чворишту

Сваки ормар се испоручује усправно у дрвеном сандуку величине близу 2,0 к 0,95 к 1,0 м са одељцима за пиштоље од пене; бруто тежина и димензије сандука су на листи за паковање пре отпреме. Разводни чворови неколико ормана деле један производни слот и један прозор за испоруку.

Складиштење контејнера је потврђено по наруџбини — шест сандука у низу по нашем стандардном плану од 40 стопа, сваки пут се поново проверава у односу на стварне димензије. Резервни модули и комплети пиштоља путују у истом контејнеру да би делови за пуштање у рад остали заједно.

Трговински услови ФОБ, ЦИФ, ЦФР или ДДП из Иуекинга са комплетним извозним документима. За пројекте чворишта такође испоручујемо досије за инсталацију: дијаграм ожичења, цртеж темеља и водич за конфигурацију за управљање оптерећењем.

Структура подршке за оператере чворишта

Две године по кабинету. На скали чворишта саветујемо да један резервни модул и један склоп пиштоља држите на лицу места уместо да чекате на транспорт.

48-часовна отпрема резервних делова из Џеђианга када се резервни на лицу места користе.

Даљинска ОЦПП дијагностика и подршка за фирмвер; скрипте за управљање оптерећењем подешене са нашим инжењерима.

Тромесечни период одржавања: чишћење филтера, поновни обртни момент сабирница, прегледана сва четири контакта пиштоља.

Надзор пуштања у рад путем видео позива, плус документ примопредаје операција за ваше особље у смени.

Радна правила на нивоу локације за 360кВ

Погрешно: пуштање кабинета да неограничено улази у тарифу са бруталним накнадама по потражњи. Десно: постављање ОЦПП ограничења оптерећења по временском прозору — енергија стиже касније, рачун се смањује.

Погрешно: блокирање улазне стране сигнализацијом или стубовима. Десно: 40 цм слободног простора и месечна провера филтера; проток ваздуха је систем за хлађење.

Погрешно: очекује се пуних 360 кВ при 50Ц амбијента. Тачно: читање криве смањења вредности у приручнику и реци тиму сајта шта август заиста доноси.

Погрешно: паркирајте резервни модул било где влажно. Десно: складиштење резервних делова у затвореном простору; влажни модул инсталиран месецима касније поквари се раније и криви пуњач.

Погрешно: коришћење боја ЛЕД трака као декорације. Тачно: стандардизација значења боја на натписима на локацији тако да их ноћни возачи одмах читају.

Напомене оператера из чворишта високог протока

Оператер центра за услуге аутопута у Саудијској Арабији упарује кабинет са бафером за батерије и соларним кровом на крову. У шпици сезоне, тампон носи јутарњу навалу, док мрежа за напајање остаје испод његове капице; он приписује ОЦПП-у управљање оптерећењем за одржавање равномерног рачуна потражње. Његова притужба: на 50Ц кабинет слаби раније него што је очекивао — крива приручника је била тачна, али он је желео да је продаја предњачила.

Логистичко чвориште у Немачкој управља камионима и комбијима кроз два ормарића. ЛЕД трака мерљиво смањује ноћно кружење — возачи циљају на зелену траку уместо на екране за читање. Мањи проблем: сандуци првог контејнера нису имали ушице за подизање, тако да је његова посада монтирала каишеве; додали смо очи каснијим пошиљкама.

Градско складиште у Турској интегрисало је кабинет са својим системом управљања енергијом; ОЦПП подаци по пиштољу сада представљају месечне извештаје о трошковима флоте. Мала замерка: ажурирањима фирмвера је потребан период одржавања, који 24-часовни депо мора да планира - даљинско заказивање ажурирања је на нашој мапи пута.

Хуб & Грид ФАК

П: Који трансформатор ми је потребан за орман од 360 кВ?

О: Планирајте линијску струју пуног оптерећења од отприлике 550 А на 380 В; већина сајтова користи трансформатор од 400-500кВА или је подељен на два извора. Пре наручивања потврдите локални напон и код.

П: Може ли кабинет радити на мањој вези?

О: Да — ОЦПП управљање оптерећењем ограничава укупно повлачење из позадине, тако да кабинет може да ради на, рецимо, 250кВ додатку пригушивањем током вршних оптерећења. Купујете цео кабинет и касније растете мрежу.

П: Како се складиште упарује са овим ормарићем?

О: Напуните батерију ван максимума, испразните је у јутарњу гужву и пустите да поклопац ормарића држи мрежу испод прага пуњења по потреби. Наши инжењери ће прегледати контролну шему са вашим интегратором.

П: Да ли пуна снага са четири пиштоља прегрева кабинет?

О: Контролер скраћује дуж објављене криве смањења снаге пре сваког путовања. На 50Ц амбијента, пуних 360кВ можда неће бити одрживо за дуге сесије; крива приручника вам говори шта да очекујете.

П: Колики је стварни максимум за један аутомобил?

О: Ограничено плафоном од 250А: око 200кВ на 800В, око 100кВ на 400В. Пуних 360 кВ се појављује само када неколико возила на 800 В дели базен.

П: Које конекторе могу да конфигуришем?

О: ЦЦС1, ЦЦС2, ГБ/Т, ЦХАдеМО и НАЦС, додељени по позицији у време поруџбине. Мешовите конфигурације за мешовите флоте су стандардне.

П: Које резервне делове чвориште треба да има на лицу места?

О: Један модул за напајање и један склоп пиштоља по ормарићу је наш савет; оба се могу замењивати на врући начин и покривена су двогодишњом гаранцијом, са отпремом од 48 сати када понестане залиха на лицу места.

П: Време испоруке и документи за увођење 3-5 кабинета?

О: 15-20 радних дана од депозита; сандуке се испоручују у једном прозору са комплетним документима за извоз, серијализованим записима о тестирању и инсталационим досијеом.
