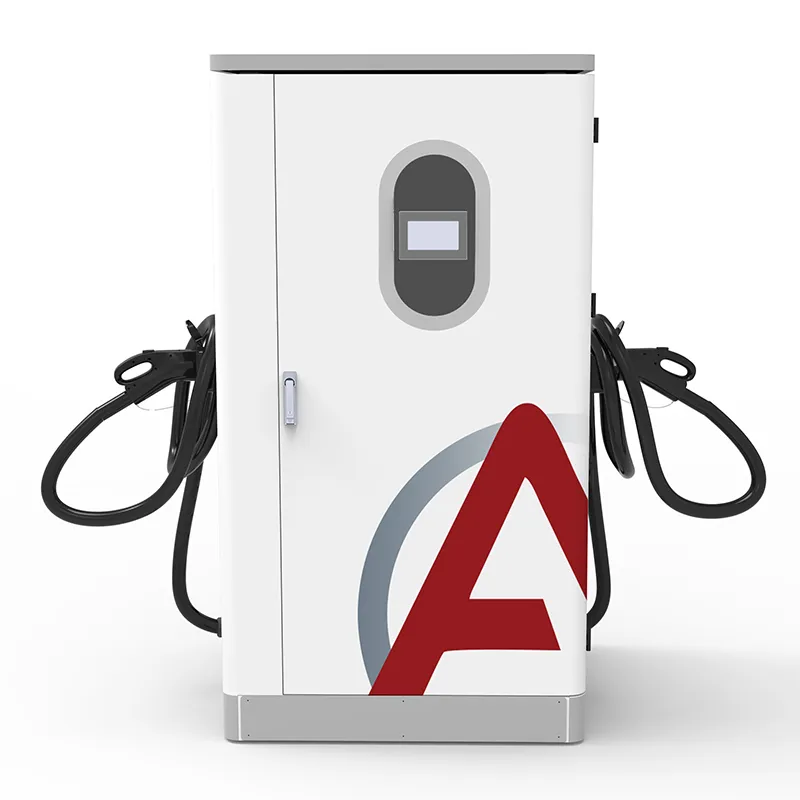

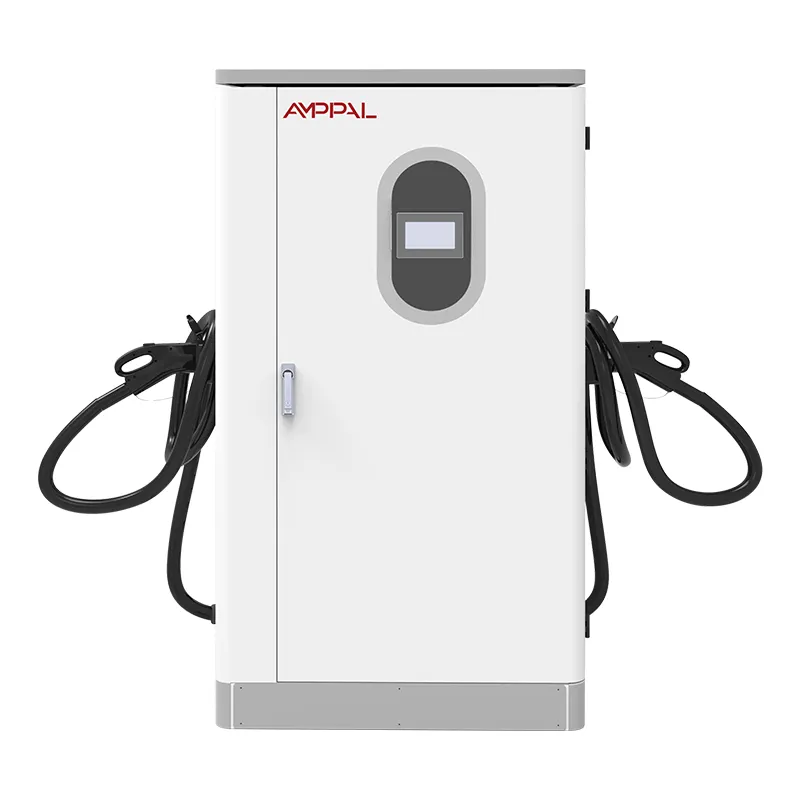

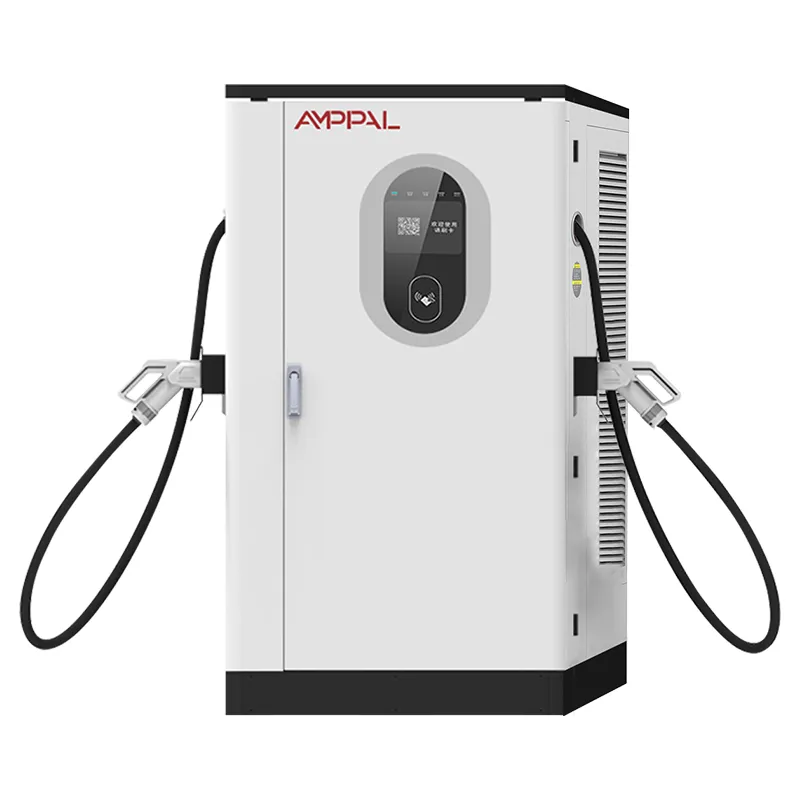

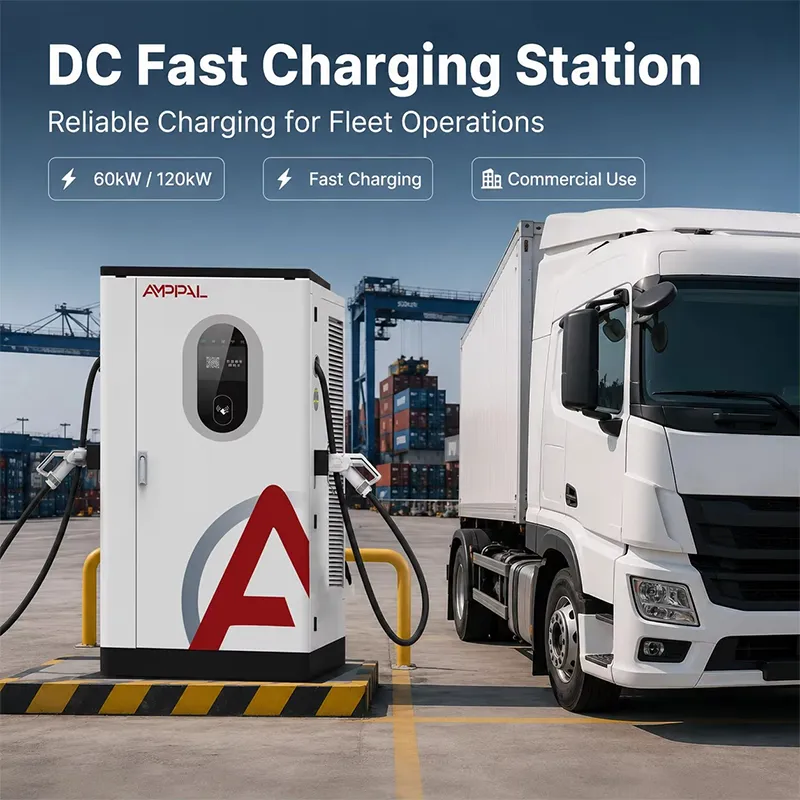

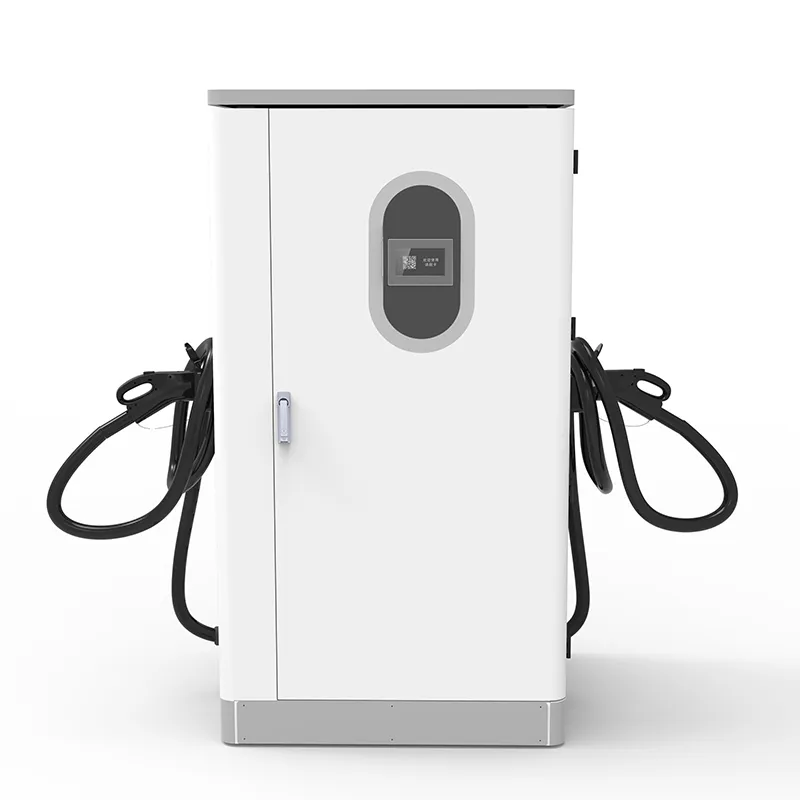

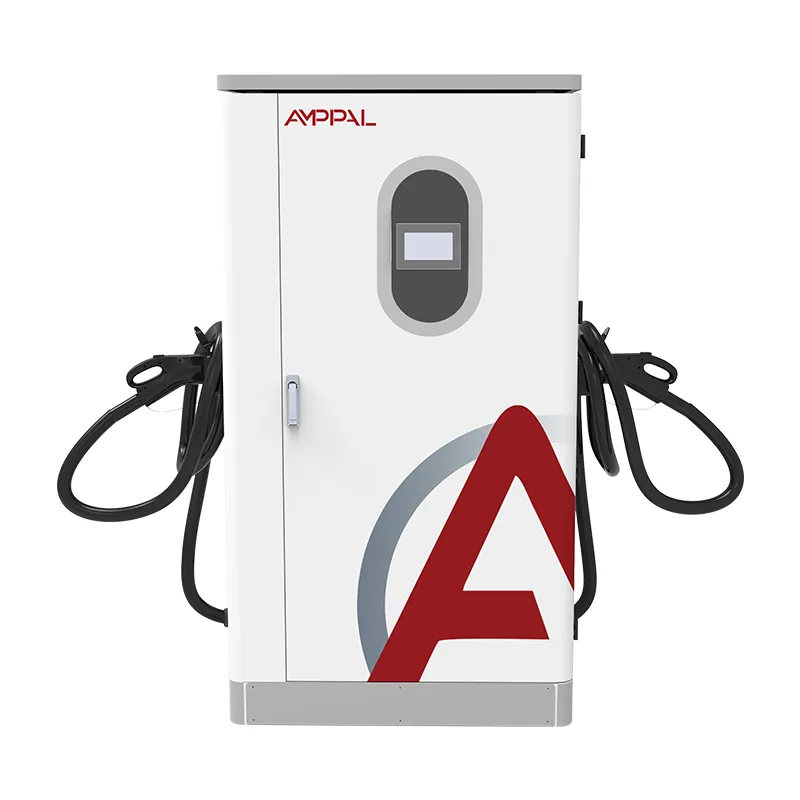

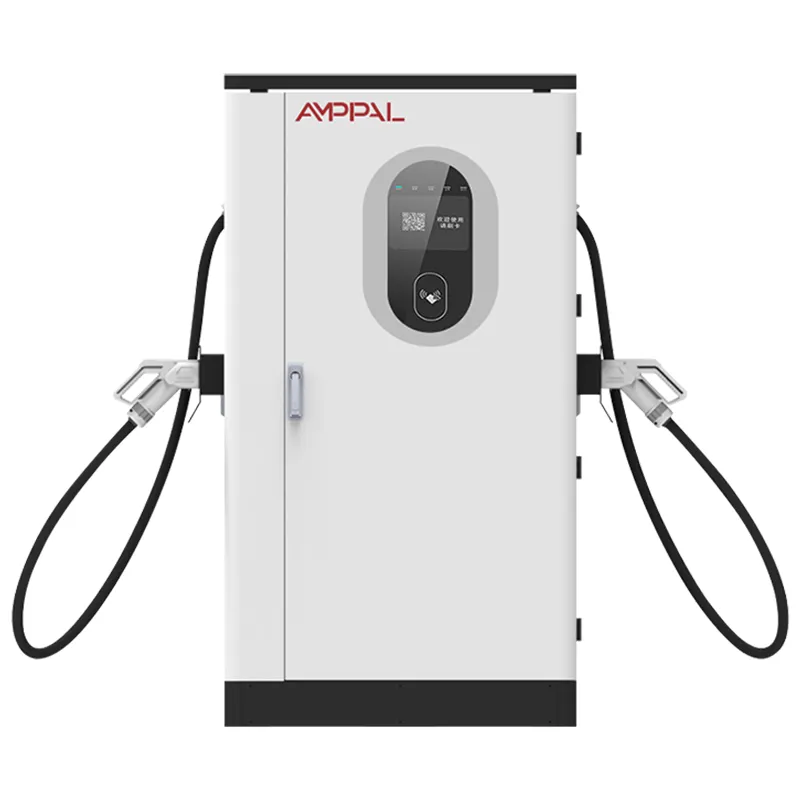

360кВ ДЦ ЕВ станица за пуњење велике снаге за велика складишта флоте

Зашто се пуњач који толерише лоше мреже боље продаје у иностранству

Питајте инсталатера у Лагосу, инжењера градилишта у Алматију или власника хотела на Балију шта убија једносмерне пуњаче и добићете исти одговор пре него што завршите питање: мрежа. Напон који пада у подне, фреквенција која лута када дизел агрегат дели аутобус, нестају без упозорења — већина брзих пуњача направљених за уредну европску мрежу склапа се за шест месеци.

АФ-ДЦ-360 је пројектован за те услове. Његов улазни степен прихвата АЦ380В ±15% и пуни опсег од 45-65Хз, тако да исти кабинет који ради на 50Хз мрежи у Ријаду ради на мрежи од 60Хз у Сао Паулу и на 52Хз генератору у грађевинском кампу — без промене фирмвера, без регионалне варијанте.

Пет инжењерских избора који га чине толерантним на мрежу

45-65Хз улазни опсег: нема реконфигурације када се крећете између 50Хз и 60Хз региона; предњи крај прати било коју фреквенцију која стигне.

Толеранција напона ±15%: улаз на око 323В и до око 437В одржава ДЦ магистралу живом тамо где се руралне мреже попуштају под вечерњим оптерећењем.

Називна излазна снага у опсегу: многи пуњачи „широког опсега“ тихо смањују снагу изван тачних 50/60Хз; ова јединица држи своју криву од 45Хз до 65Хз.

ИП54 орман са оценом -25°Ц до +50°Ц: места са слабим решеткама обично имају и оштру климу, а кућиште истовремено решава обе жалбе.

ОЦПП 1.6/2.0 са одвојеним евидентирањем грешака: улазни догађаји се снимају осим грешака пуњача, тако да ваш техничар престаје да криви погрешну страну везе.

95% вршне ефикасности: на снази генератора, где сваки изгубљени киловат-сат кошта више од снаге мреже, разлика се види у рачуну за гориво.

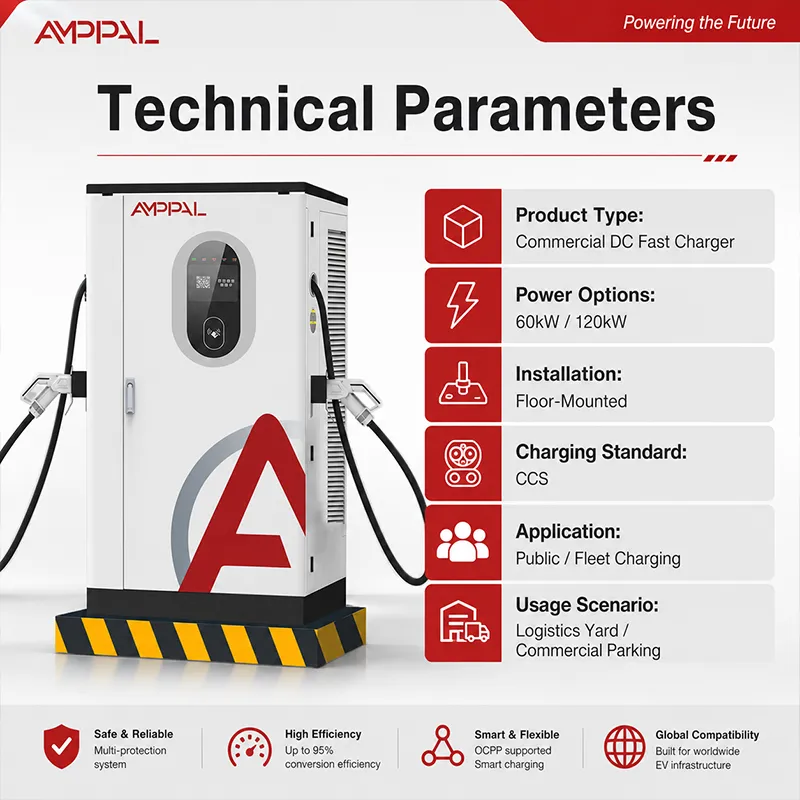

Техничке спецификације

Мреже којима овај кабинет рукује: 50Хз, 60Хз и све између

Мрежа од 50 Хз — Европа, Блиски исток, већина Азије и Африке: стандардна трофазна веза, без модификација.

Мрежа од 60 Хз — Северна и Јужна Америка, делови Јапана и Кореје: иста јединица, исти фирмвер, без кутије за претварач.

Острва и микромреже — Кариби, Малдиви, Филипини: фреквенција се мења када оптерећење расте, а прозор од 45-65 Хз то апсорбује.

Локације генератора на дизел и гас — грађевински кампови, удаљени рудници, станице изграђене испред проширења мреже: агрегати држе 48-55Хз под оптерећењем; овај кабинет се не окида.

Региони са падом напона — подсахарска Африка, Централна Азија, делови Индонезије и Вијетнама: толеранција од ±15% преноси сесије до вечерњег максимума.

Унутар ланца конверзије: АЦ Ин, Цлеан ДЦ Оут

Трофазна наизменична струја улази у улазни степен, где га активни предњи исправљач претвара у стабилну магистралу једносмерне струје. Контролна плоча упоређује линијску фреквенцију и напон са захтевом возила стотине пута у секунди и прилагођава ДЦ/ДЦ степен тако да возило види чист, регулисан ДЦ шта год мрежа ради тог минута.

Могућност широке фреквенције није подешавање филтера; живи у управљачком фирмверу исправљача. На флуктуирајућем напајању генератора, пуњач са фиксним 50Хз губи синхронизацију и смањује излаз. АФ-ДЦ-360 одржава ДЦ магистралу на задатој вредности јер се предњи крај поново закључава на било коју фреквенцију која стигне — 45Хз, 60Хз, 52.4Хз, свеједно.

Излаз затим прати БМС руковање: ДЦ200-1000В, до 200А, са 7-инчним екраном осетљивим на додир који приказује податке о сесији локално. Максимална ефикасност од 95% се мери на ДЦ магистрали — број који је битан када сваки киловат-сат кошта више на дизел него на националној мрежи.

Сертификати који отварају царинска врата

ЦЕ и ЦБ означавају јединицу за ЕУ ​​и већи део Азије; ТУВ линијска инспекција покрива процес производње, а не само изложбени узорак.

УЛ сертификат подржава северноамеричке пројекте и поједностављује захтеве осигурања на неколико тржишта.

ЦЦЦ за домаћу кинеску продају; фасцикла за извоз укључује сва три документа декларације.

Тврдња од 45-65 Хз је тестирана, а не претпостављена: улазна фаза сваке јединице се провлачи кроз цео опсег на променљивој фреквенцији пре него што се искључи.

Кућиште и причвршћивачи пролазе 96-часовни слани спреј — релевантно за приобална места у Африци и на Карибима.

Модули оцењени од -30°Ц до +55°Ц се круже на линији, што даје реалну маргину кабинета од -25°Ц до +50°Ц на брдским и пустињским тржиштима.

Осам производних капија између компоненте и готовог пуњача

Капија 1: челични оквири су ласерски сечени и заварени роботом на линијама ФАНУЦ и ТРУМПФ које се деле са нашим асортиманом АЦ и ДЦ производа.

Капија 2: кућишта пролазе кроз претходну обраду и премазивање прахом пре него што им се било која електроника приближи.

Капија 3: исправљач и ДЦ/ДЦ модули су изграђени на ДЦ монтажној линији, одвојени од производње наизменичне струје за ЕСД и контролу чистоће.

Капија 4: сваки модул је тестиран сам оптерећењем — излазна тачност, таласање, ефикасност на 20%, 50% и 100%.

Гејт 5: клупа са променљивом фреквенцијом прелази 45-65Хз и подешава улазни напон кроз прозор од ±15% на свакој јединици.

Купујете за слабу мрежу? Прво проверите ове три ствари

Измерите пре куповине: забележите напон на вашој веб локацији недељу дана. Ако рутински падне испод 340В на врхунцу увече, планирајте краћи погон или промену славине на трансформатору, јер чак и толеранција од ±15% има под.

Друго, проверите генератор. Ако планирате да користите дизел гориво, подесите га на 1,5-2 пута већу снагу пуњача. Генератор који је премали лови фреквенцију и напон заједно, а ниједан улазни степен не може поправити напајање које колапсира.

И искрено не: ако ваш сајт уопште нема реалан пут до стабилне трофазне струје — нема мреже, нема генератора, само једнофазни — овај производ није за вас. Потребан вам је систем на батерије или соларно-хибридни систем, а ми ћемо вам то рећи радије него да преузмемо поруџбину.

Шта извозни купци добијају са чиме локални добављачи не могу да се подударају

40+ земаља историје испоруке — УАЕ, Саудијска Арабија, Русија, Казахстан, Узбекистан, Хрватска, Немачка, Француска, Малезија, Тајланд, Вијетнам, Индонезија, Руанда, Кенија, Јужна Африка, Мексико, Бразил, Чиле, Турска — и та листа садржи информације о свакој градњи.

Рок испоруке 15-20 радних дана са датумом у наруџбини; МОК је једна јединица за прве налоге за валидацију.

Дужина кабла, стандардни конектор, боја и логотип прилагођени у време поруџбине; широкофреквентни фирмвер је већ стандардан, а не посебан захтев.

Сертификати се испоручују у фасцикли за извоз — ЦЕ, ТУВ, УЛ, ЦБ, ЦЦЦ — плус комплетна ОЦПП документација за ваш софтверски тим.

Референце: пројекат НЕОМ са 500 јединица хлађених течношћу, Симе Дарби у Малезији, РХГ Енертурк у Турској — сајтови који тестирају пуњаче на мрежама које не праштају.

Како правимо и шаљемо у више од 40 земаља

Ормар напушта фабрику на палети са каналима за виљушкар, затим улази у сандук од шперплоче са заштитом углова од пене и водоотпорним поклопцем. За поморски терет додајемо средство за сушење и картицу индикатора влажности — месец дана у контејнеру који прелази екватор је посебна клима.

Шаљемо ФОБ Нингбо или ЦИФ у вашу луку. Пакет за извоз садржи комерцијалну фактуру, листу за паковање, подршку за товарни лист и ЦЕ/ТУВ декларације, тако да ваш царински брокер може унапред поднети документ док је брод још на мору.

Мешовита оптерећења су рутинска: контејнер од 20 стопа узима неколико ормарића плус резервне модуле и каблове. Координирамо план палета са вашим шпедитером тако да ништа не стоји на доку чекајући папирологију.

Теренска служба када сте удаљени 14 сати лета

Двогодишњи мандат. Тамо где је квалитет мреже лош, предњи исправљач преузима злоупотребу; наша гаранција то покрива без аргумента о условима испоруке.

Резервни модули и плоче се складиште и испоручују у року од 3-5 радних дана; резервни модул исправљача који се чува на лицу места задржава време застоја испод смене.

Даљинско очитавање грешака преко ОЦПП-а: наши инжењери извлаче евиденцију, одвајају улазне догађаје од кварова пуњача и воде вашег техничара видео позивом.

Водич за пуштање у рад написан за локалне електричаре — сазнали смо да „претпоставимо да обучени инсталатер” не успе на тржиштима где је ово први ДЦ пуњач на мрежи.

Годишњи преглед за веће локације: прагови фреквенције, криве смањења вредности и ОЦПП крајње тачке проверене и ажуриране на даљину.

Пет радних навика које убијају пуњаче на слабим мрежама

Погрешно: дељење хранилице са великим мотором који се тешко покреће и посматрање нестанка при сваком покретању. Десно: дајте пуњач сопствену јединицу за напајање или пратиоца за меки старт; улазна толеранција преживљава падове, а не континуирану злоупотребу.

Погрешно: покретање дизел агрегата са минималним оптерећењем „ради уштеде горива“ и очекивање стабилне фреквенције. Десно: правилно учитајте агрегат или додајте бафер батерије; фреквенција испод 45Хз је изван сваке толеранције.

Погрешно: стављање ормарића у челичну шупу без протока ваздуха и окривљавање мреже када се смањи капацитет почиње у подне. Десно: пратите распоред вентилације; 95% ефикасности и даље одбија 5% као топлоту.

Погрешно: под претпоставком да су 50Хз и 60Хз потребни различити производи. Тачно: наручите један број дела — фирмвер аутоматски прати 45-65 Хз — али нам реците свој регион како би фабрички тест тестирао на тој фреквенцији.

Погрешно: заустављање евиденције улазног напона након инсталације. Десно: настави са евидентирањем; када се мрежа временом погоршава - нова фабрика узводно, трансформатор који стари - дневник вам говори пре него што то уради пуњач.

Гласови са три тржишта са изазовном снагом

Власник хотела и тржног центра на Балију, Индонезија: "Наша острвска мрежа пропада сваке вечери када се укључи клима уређај. 360 је радио кроз сесије које би стари пуњач прекинуо. ОЦПП контролна табла је само на енглеском — наше особље је то научило, али водич на Бахаса би уштедео недељу дана."

Оператер аутопутне станице у Казахстану: "Радимо на мрежи са резервним дизел горивом. Када агрегат преузме, фреквенција је око 52 Хз и користила се за активирање наших претходних јединица. Овај кабинет није ни трепнуо. Иритација: одсјај екрана лети; поставили смо једноставну хаубу."

Логистичка компанија у Кенији: "Главна мрежа у Најробију је употребљива, али тешко пада у 18:00. Купили смо две јединице након тестирања једне три месеца. Једина грешка је била бука вентилатора у 30. недељи; резервни је испоручен за пет радних дана.

Питања о мрежи и компатибилности коју нам купци постављају

П: Да ли ће исти кабинет радити на мрежама од 50Хз и 60Хз?

О: Да. Улазни степен покрива 45-65Хз, а фабричка клупа пребацује цео опсег пре слања.

П: Колико лош напон може постати?

О: АЦ380В ±15%, дакле отприлике 323В до 437В на улазним терминалима; испод тога, кабинет се штити радије него да се оштећује.

П: Може ли радити на дизел генератору?

О: Да, ако је агрегат величине 1,5-2к од повлачења пуњача и држи фреквенцију унутар 45-65Хз под оптерећењем.

П: Који је опсег излаза?

А: ДЦ200-1000В на 0-200А, 95% вршне ефикасности; опслужује возила на 400В и 800В.

П: Који су конектори доступни?

О: ЦЦС1, ЦЦС2, ГБ/Т, ЦХАдеМО и НАЦС — наведите свој микс приликом наручивања; дужина кабла је ставка.

П: Која сертификација долази са извозним јединицама?

О: ЦЕ, ТУВ, УЛ, ЦБ и ЦЦЦ документација се шаље у фасцикли за извоз.

П: Које је време испоруке и минимална поруџбина?

О: 15-20 радних дана, МОК једна јединица.

П: Да ли лош квалитет мреже поништава гаранцију?

О: Не. Стандардно две године, укључујући улазну фазу; евидентирамо улазне догађаје тако да дијагноза остане искрена.
