10кВх кућни батеријски систем за складиштење енергије за резервну и соларну енергију

Људи често упоређују систем за складиштење енергије кућне батерије од 10кВх за резервну и соларну енергију по киловат-сатима, али то је само половина одлуке о куповини. Друга половина је да ли батерија може да комуницира са већ инсталираним претварачем. Ако не може, батерија можда неће радити како је предвиђено.

Систем за складиштење енергије кућне батерије од 10кВх за резервни и соларни опсег покрива обе стране. Шест капацитета од 2,56кВх до 10,24кВх омогућавају димензионисање измереној потрошњи домаћинства, а не номиналном броју. Три напонске платформе — 25,6 В, 48 В и 51,2 В — одговарају уобичајеним опсезима улаза хибридног претварача.

Комуникација је РС485, РС232 и ЦАН као стандард на свакој варијанти, са ВиФи, 4Г и Блуетоотх доступним као опцијама. Ћелије су ЛФП у алуминијумским кућиштима, оцењене преко 6000 циклуса на 0,5Ц и 25°Ц са задржаним најмање 80% капацитета.

Где се шест варијанти разликују

За систем за складиштење енергије кућне батерије од 10кВх за резервну и соларну енергију, 2,56кВх долази на два начина: 25,6В100Ах (8С1П) или 51,2В50Ах (16С1П). Иста енергија, различит напон; избор треба да се заснива на ДЦ улазном прозору претварача, а не на цени.

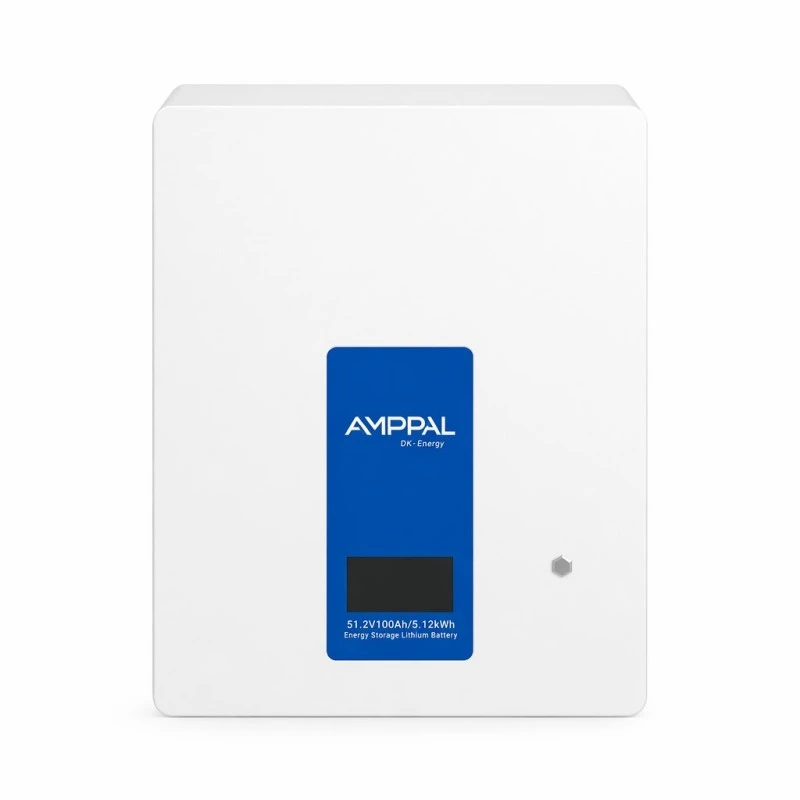

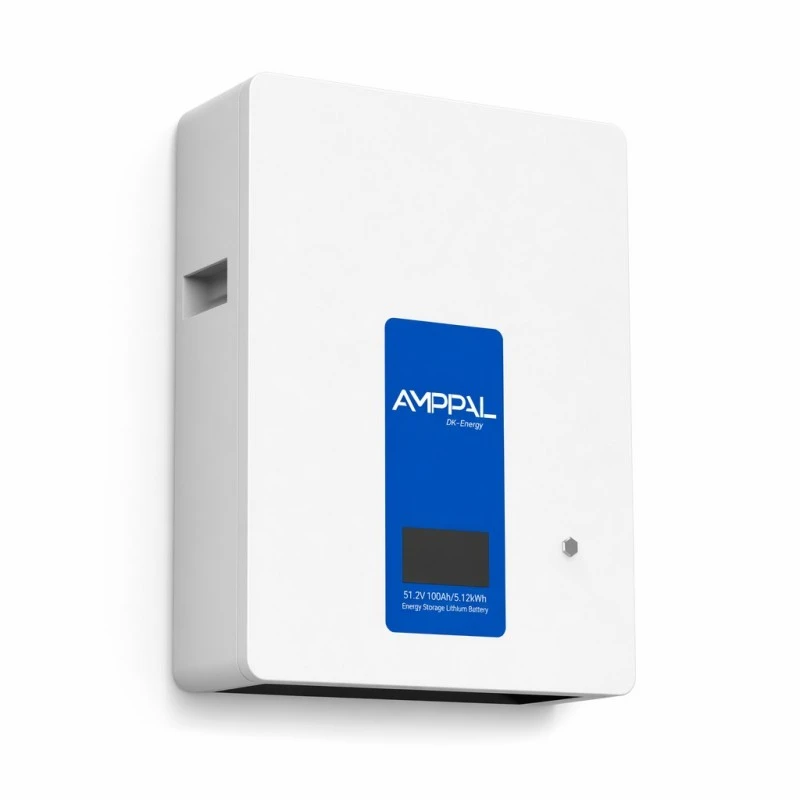

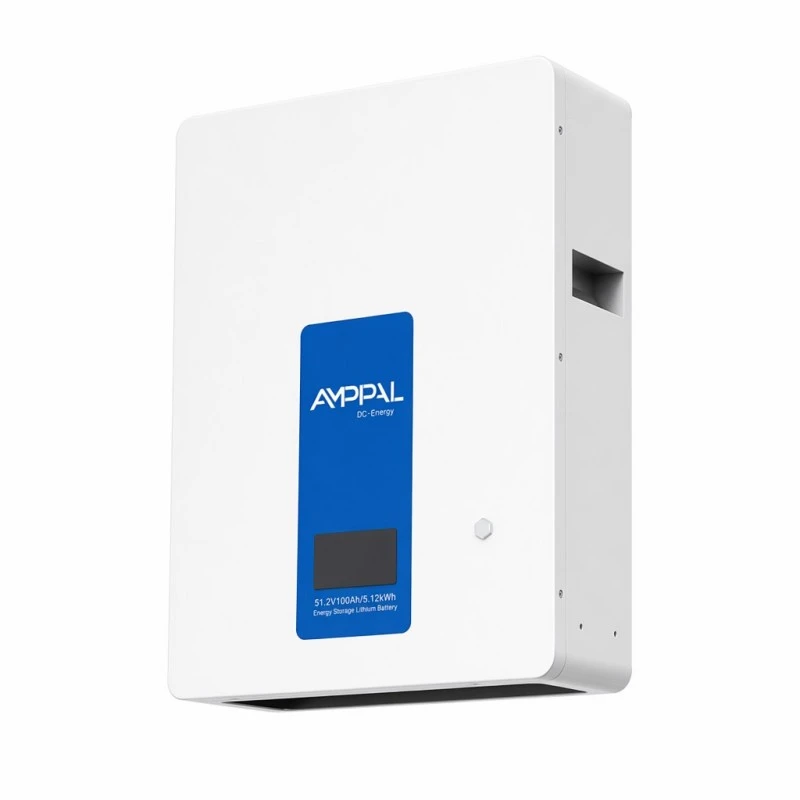

4,8кВх (48В100Ах, 15С1П) и 5,12кВх (51,2В100Ах, 16С1П) деле тело од 440*585*170мм са тежином од 42кг, односно 46кг. 48В јединица одговара старијим претварачима који су специфицирани око 40,5-54ВДЦ прозора.

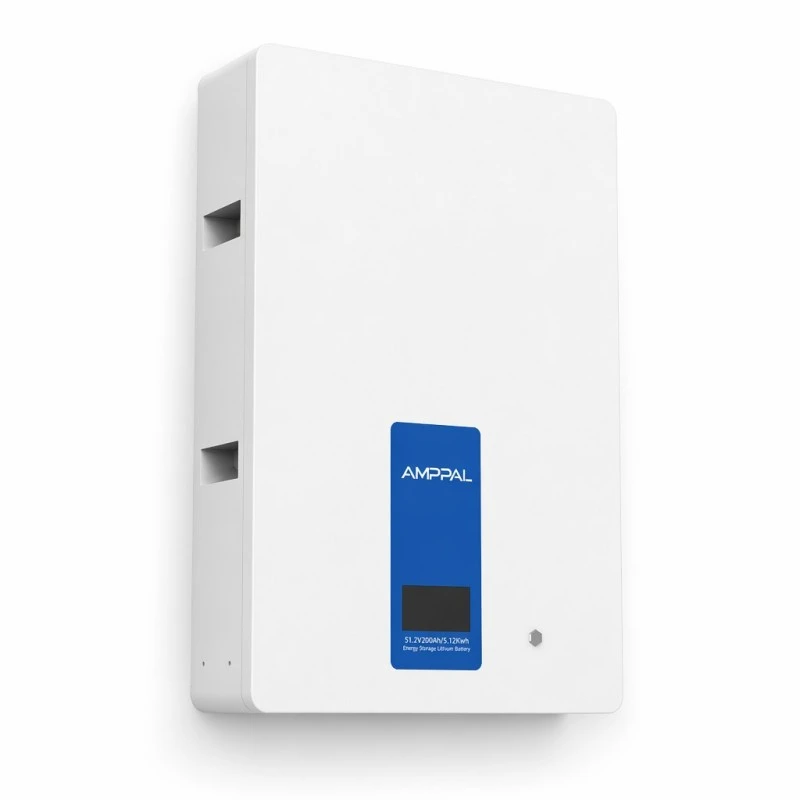

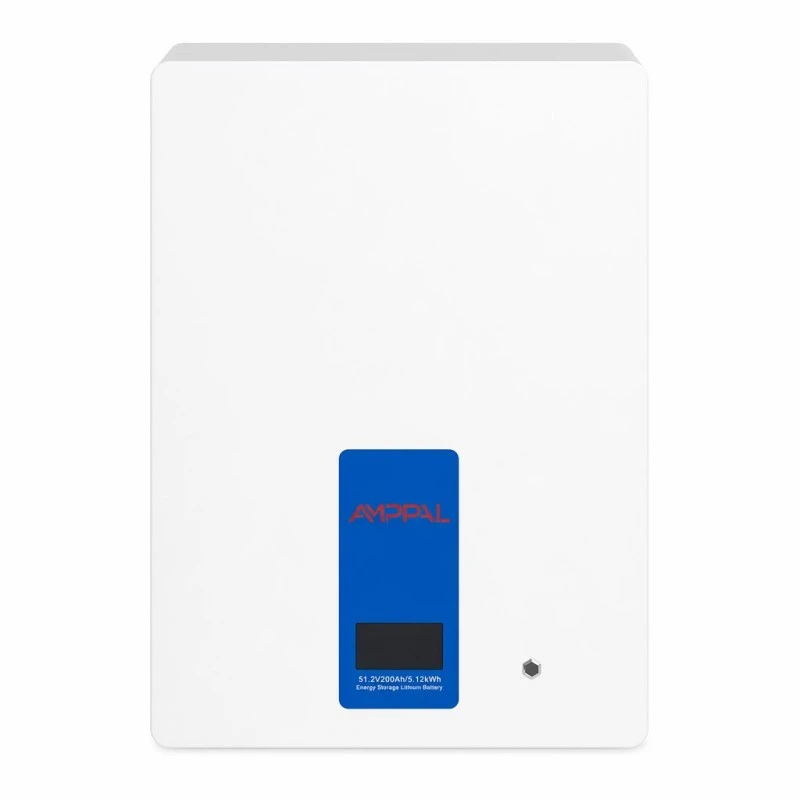

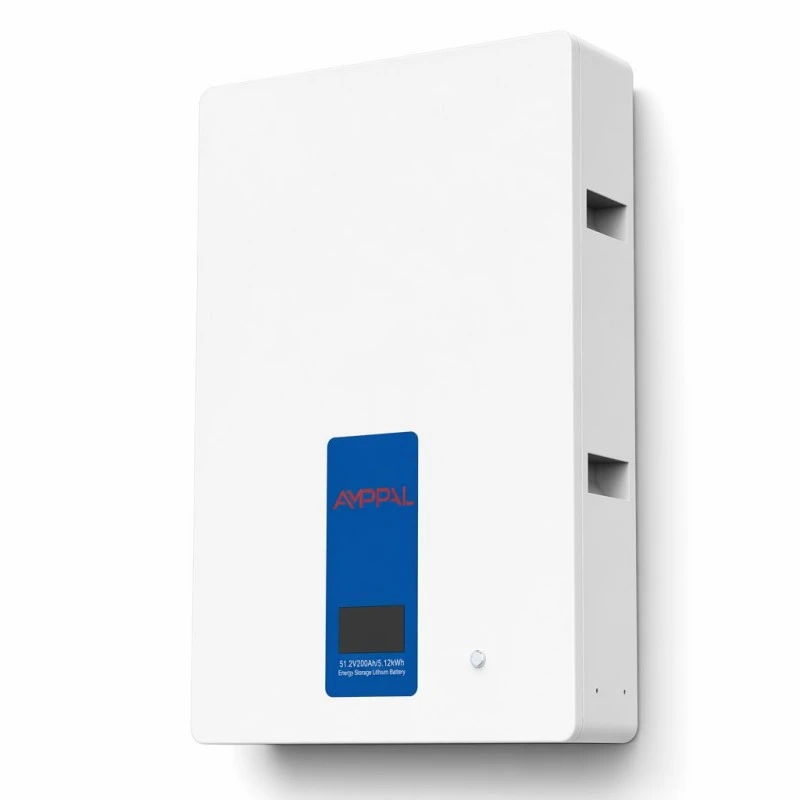

9,6кВх (48В200Ах) и 10,24кВх (51,2В200Ах) напредују до 540*800*170мм при 80кг и 85кг и подижу стандардну струју пражњења са 50А на 100А.

Максимално пражњење је 100А на четири мање јединице и 105А на пару од 200Ах; ово одређује да ли батерија може да издржи велико истовремено оптерећење.

Један изузетак: варијанта 51.2В50Ах се пуни максималном снагом од 50А, упола мање од 100А других малих јединица. Ово је важно са великим низом који брзо производи вишак.

Свака варијанта има уређај за сузбијање аеросола од 12 г унутар паковања, природно хлађење без вентилатора и гаранцију од 5-10 година.

Техничке спецификације

Одређивање величине: Одредите који вам је капацитет потребан

Почните са вечерњом и ноћном потрошњом, а не дневним укупним уносом. Дневно оптерећење опслужује низ; батерија покрива сате када панели не производе ништа. Извуците ту цифру са свог мерача током целе недеље.

Домаћинство које користи 4-6 кВх између заласка и изласка сунца добро опслужује јединица од 5,12 кВх. Потрошња у опсегу 8-10кВх указује на модел од 10,24кВх.

Затим проверите у односу на низ. Батерија већа од ваше дневне производње вишка ће бити делимично напуњена већи део године, што може резултирати непотребним трошковима и смањеним коришћењем циклуса. Низ од 3 кВ у умереној клими ретко оправдава складиштење од 10,24 кВх.

Упаривање са вашим хибридним претварачем

За систем за складиштење енергије кућне батерије од 10 кВх за резервну и соларну енергију, компатибилност се своди на две провере. Прво, напон: опсег улаза батерије вашег претварача мора да садржи радни прозор пакета — 20~29,2ВДЦ за 25,6В јединицу, 40,5~54ВДЦ за 48В јединице и 43,2~57,6ВДЦ за јединице од 51,2В.

Друго, протокол. БМС подржава РС485, РС232 и ЦАН; ЦАН се обично користи од стране хибридних претварача. Наведите марку и модел претварача пре наручивања како би се мапирање протокола могло потврдити или доставити конфигурациони фајл.

Без комуникације, батерија се и даље може пунити и празнити, али претварач не може да очита стање напуњености или примени БМС струјна ограничења. Управљање засновано на напону може убрзати старење и не пружа употребљиво очитавање СОЦ-а у апликацији.

Безбедносни дизајн и сертификација

ЛФП хемија у призматичним ћелијама са алуминијумским кућиштем — кућиште садржи отицање ћелија које кеса формира вентилацију. Ово је релевантно за батерију монтирану унутар куће.

Свако паковање садржи јединицу за сузбијање аеросола од 12 г која се испушта унутар кућишта у најранијој фази термичког догађаја, пре него што може да се шири између ћелија.

Варијанта 25.6В100Ах је сертификована према ЦЕ, РОХС, ФЦЦ, УН38.3, МСДС и ИСО9001; преостале варијанте носе ЦЕ, РОХС и ФЦЦ.

Испитивање УН38.3 и МСДС захтевају шпедитери и царина за пошиљке литијума; оба се издају уз сваки налог.

Свако паковање је процењено на капацитет и унутрашњи отпор је усклађен пре серијске монтаже. У жици од 16С једна слаба ћелија покрива употребљиви капацитет свих шеснаест.

Свака јединица завршава пуни циклус пуњења и пражњења на тесту пре паковања, при чему се БМС дневник задржава уз серијски број.

Како се производе ова паковања

1. Унос ћелије — свака серија се узоркује за капацитет, унутрашњи отпор и напон отвореног кола према подацима које је навео добављач.

2. Оцењивање и упаривање — ћелије су груписане тако да је сваки пакет направљен од уског опсега перформанси, а не од мешовитог материјала.

3. Заваривање сабирница — серијски спојеви ласерски заварени и тестирани на повлачење; лоши заварени спој се годинама касније појављује као врућ спој.

4. Интеграција БМС-а — постављена плоча, проводници за балансирање усмеравани и верификовани ћелија по ћелија пре него што се кућиште затвори.

5. Склоп кућишта — уграђени су лимови и прашкасто обложени, ЛЦД и уређај за сузбијање аеросола.

6. Учитавање фирмвера и протокола — РС485, РС232 и ЦАН тестирани у односу на хардвер референтног претварача.

7. Тест пуног циклуса — једно потпуно пуњење и пражњење при називној струји са евидентираним напоном и температуром на нивоу ћелије.

8. Паковање — картон обложен пеном, етикетирање опасне робе УН3480, затим палетизирано за извоз.

Где ова батерија припада — а где не

Намењен је за унутрашњу монтажу. ИП20 пружа заштиту од прстију и чврстих предмета изнад 12 мм и нема заштиту од воде. Одговарајуће локације укључују гаражу, помоћне просторије, подрум или просторију за биљке.

Радни прозор је 0~+40°Ц са влажношћу на 65±20%РХ и надморском висином до 2500м. Негрејана гаража у клими која падне испод нуле ће држати батерију ван домета пуњења током зиме. БМС ће одбити пуњење испод 0°Ц, што је нормално заштитно понашање, а не грешка.

Ако је једина одржива локација на отвореном, потребан је спољни ормар са ИП ознаком; овај производ није намењен за спољашњу инсталацију.

Питања која треба поставити добављачу кућних батерија

Животни век циклуса треба навести заједно са брзином, температуром и задржавањем. За овај опсег је >6000 циклуса на 0,5Ц и 25°Ц до 80% задржавања; број циклуса без тих квалификатора је непотпун.

Потврдите ИП оцену и дозвољену локацију за инсталацију. ИП20 пакети су само у затвореном простору.

Потврдите да ли је БМС протокол за одређени претварач верификован или је само описан као компатибилан са већином брендова. Потврђујемо модел или наводимо да није тестиран.

Покриће гаранције треба да буде наведено: календарске године, циклуси или задржани капацитет. Овај асортиман траје 5-10 година у зависности од конфигурације и тржишта.

Комерцијални услови: МОК је 1 јединица за стандардне варијанте. ОЕМ и ОДМ су доступни за бренд ћелије, напон, димензије и боју кућишта; време испоруке се продужава за прилагођене градње.

Паковање, тегови и транспорт литијума

Димензије паковања су 500*520*230мм за јединице од 2,56кВх на 32кг и 36кг бруто, 500*630*240мм за јединице од 4,8кВх и 5,12кВх на 50кг и 54кг, и 600*х*06мм за јединице од 4,8кВх и 5,12кВх и од 600. Јединице од 10,24 кВх са 86 кг и 92 кг бруто. Највеће варијанте захтевају подизање за две особе на зидни носач.

Картонске кутије су обложене пеном док је паковање имобилизовано, а свака кутија има етикету УН3480 класе 9. Поморски терет захтева резервацију опасног терета. Декларација је припремљена, а извештај УН38.3 и МСДС путују са документима.

Услови су ЕКСВ, ФОБ Нингбо или Шангај и ЦИФ. Ваздушни транспорт ради за узорке према правилима о стању наплате литијума, иако се већина дистрибутера консолидује морем. Дозволите додатно време за заказивање опасног терета.

Услови гаранције и како изгледа деградација

Гаранција траје 5-10 година по варијанти и тржишту, покривајући ћелије, БМС, ЛЦД и кућиште као једну јединицу.

Губитак капацитета је постепен; након 6000 циклуса на 0,5Ц паковање задржава најмање 80%. Очитавање мало испод натписне плочице након три године је нормално.

Грешке се могу дијагностиковати из БМС дневника очитаног преко РС485 или ЦАН-а. Датотека за извоз омогућава идентификацију погођене групе ћелија без посете сајту.

Заменски пакети се испоручују са залиха; на инсталацијама са више пакета једна јединица се може заменити док остатак банке наставља са радом.

Није потребно рутинско одржавање. Препоручује се годишња визуелна провера терминала, монтажних вијака и вентилационог простора.

Грешке при инсталацији које узрокују позиве подршке

Нетачно: причвршћивање пакета од 85 кг на гипсане плоче. Исправно: монтирати на зид или челични оквир, са причвршћивачима провереним у односу на бруто тежину варијанте.

Нетачно: уградња у неогревану гаражу у хладној клими. Тачно: прозор за пуњење почиње на 0°Ц. Испод тога БМС дизајном блокира пуњење.

Нетачно: повезивање пре потврде ДЦ прозора претварача. Исправно: прво проверите 20~29.2В, 40.5~54В или 43.2~57.6В у односу на таблицу података инвертера.

Нетачно: прескакање комуникационог кабла јер се пуни без њега. Тачно: без ЦАН или РС485 претварач не може читати СОЦ или поштовати БМС ограничења.

Нетачно: ставите јединицу у запечаћени орман. Тачно: ослања се на природну конвекцију без вентилатора. Оставите простор који је наведен у упутству или ће се ћелије загрејати и изгубити живот.

Напомене о инсталацији из употребе на терену

Инсталатер у Андалузији је уградио око тридесет јединица од 10,24кВх заједно са хибридним претварачима од 2025. Главна пријављена корист је била потврда ЦАН протокола за сваки модел претварача пре наручивања, што је смањило проблеме са пуштањем у рад.

Власник куће у Лимасолу који има две јединице од 5,12 кВх пријавио је да је упаривање успело из првог покушаја. ЛЦД је под углом тако да може бити тешко читати када је ранац изнад висине рамена; ово вреди узети у обзир при избору положаја за монтажу.

Дистрибутер у Алматију је известио да су купци који су инсталирали у негрејаним гаражама наишли на прекид пуњења од 0°Ц и претпоставили да је квар. Укључивање захтева за грејаним простором у документе о понудама решило је жалбе.

Често постављана питања

П: Који капацитет да изаберем?

О: За систем за складиштење енергије кућне батерије од 10кВх за резервну и соларну енергију, величина за потрошњу преко ноћи, а не укупна дневна. 4-6кВх преко ноћи одговара јединици од 5,12кВх; 8-10кВх указује на модел од 10,24кВх.

П: Хоће ли радити са мојим претварачем?

О: Наведите марку и модел. БМС подржава РС485, РС232 и ЦАН; мапирање протокола се потврђује пре наручивања.

П: Могу ли да га инсталирам напољу?

О: Не. ИП20 не нуди заштиту од воде. Само за унутрашњу монтажу — гаража, помоћна просторија, подрум или просторија за биљке.

П: Која је разлика између 48В и 51.2В верзија?

О: ДЦ прозор. 48В јединице раде 40.5~54ВДЦ, 51.2В јединице раде 43.2~57.6ВДЦ. Ускладите се са улазним опсегом вашег претварача.

П: Колико ће трајати?

О: Више од 6000 циклуса на 0,5Ц и 25°Ц са задржаним најмање 80% капацитета. Под дневним бициклизмом ово прелази петнаест година.

П: Могу ли да повежем неколико пакета заједно?

О: Да, пакети одговарајућег напона и капацитета могу бити паралелни. Наведите циљну величину банке да бисте потврдили конфигурацију.

П: Да ли му је потребно хлађење или сервисирање?

О: Природно хлађење, без вентилатора, без рутинског сервисирања. Одржавајте слободан простор за вентилацију и проверавајте монтажу сваке године.

П: Које сертификате носи?

О: ЦЕ, РОХС и ФЦЦ у читавом опсегу, плус УН38.3, МСДС и ИСО9001 на варијанти од 25.6В100Ах. УН38.3 и МСДС се испоручују са сваком наруџбом.
